车床尾座三维结构设计模型

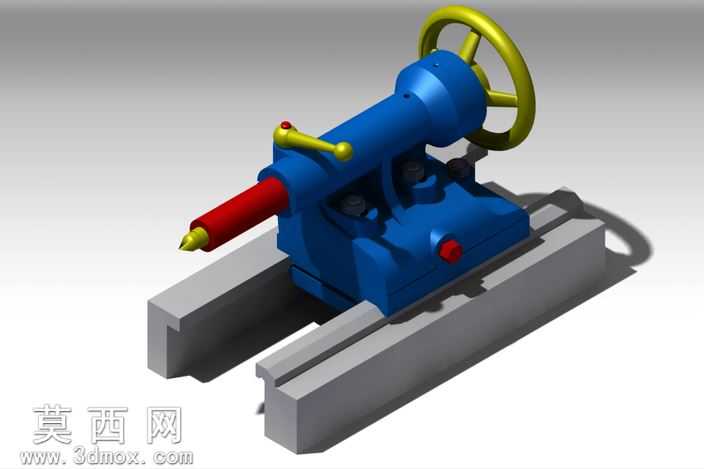

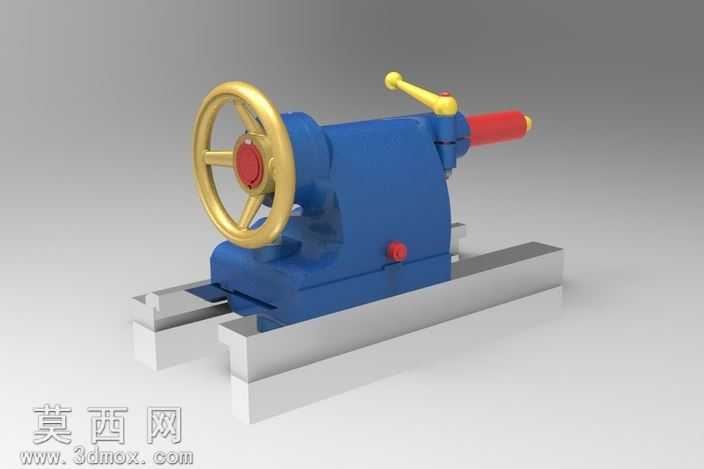

本模型为车床配套的尾座三维结构设计，建模过程严格遵循普通车床尾座的实际功能逻辑与尺寸比例，首先通过基准面定位完成底部导轨安装滑座的基础特征搭建，滑座部分精准还原了与车床床身导轨配合的导向卡槽结构，保证尾座可沿床身轴向平稳滑移，适配不同长度工件的装夹需求。主体基座部分采用实体建模完成整体轮廓构建，对安装手轮的轴孔、顶尖套筒的装配腔体、锁紧机构的安装位均做了精准的特征切除与配合面预留，确保各部件装配后无干涉。手轮部分采用轮辐式结构建模，还原了金属手轮的轮缘、轮辐与中心轴座的连接结构，中心位置设置红色端盖细节，手轮与进给丝杆做了同轴配合约束，转动手轮可带动套筒实现轴向进给动作。操作手柄部分还原了黄色握持端与红色锁紧套的结构，手柄与内部锁紧机构做了联动约束，扳动手柄可实现套筒的位置锁紧，防止加工过程中顶尖移位。顶尖套筒部分还原了红色外露端与内部莫氏锥孔的结构特征，可适配标准顶尖的安装。渲染阶段采用金属材质与涂装材质区分不同部件：导轨滑座、手轮、锁紧旋钮采用磨砂金属材质，还原铸铁与铸钢件的哑光金属质感；主体基座采用蓝色机床涂装材质，模拟工业机床的漆面质感；手柄握持端、套筒外露端采用亮色工程塑料与涂装材质，提升视觉区分度；各部件的边缘做了合理的圆角处理，还原实际机加工零件的工艺特征。设计过程中重点考量了尾座的核心功能实现：一是沿导轨的滑移定位功能，二是手轮驱动的顶尖进给功能，三是手柄控制的套筒锁紧功能，各运动部件均预留了合理的装配间隙，同时还原了尾座上的锁紧螺栓、定位销等细小结构细节，整体模型结构完整，可用于机床结构教学、装配演示以及相关工装设计的参考，完整复现了普通车床尾座的机械结构与外观特征，各部件的连接关系、运动逻辑均与实际实物保持一致，具备较高的结构还原度。
