数控龙门加工设备beta版结构设计

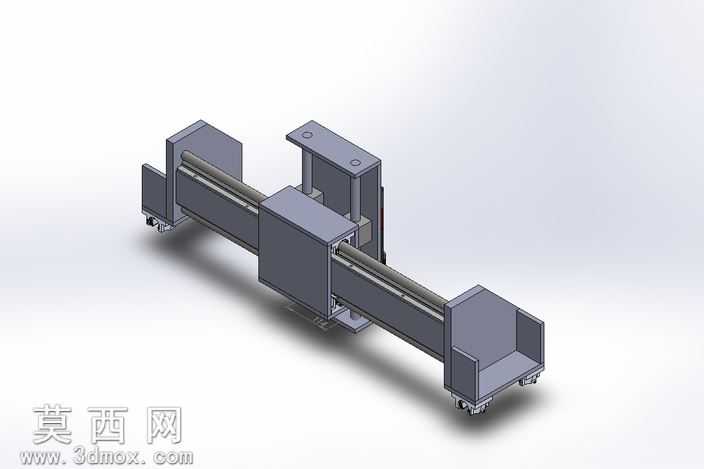

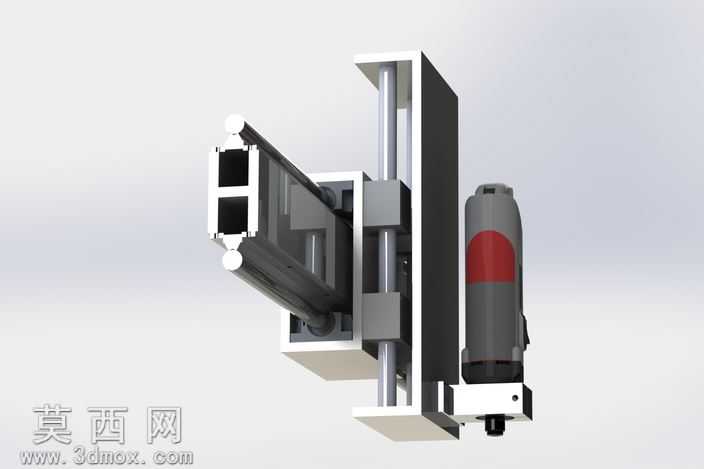

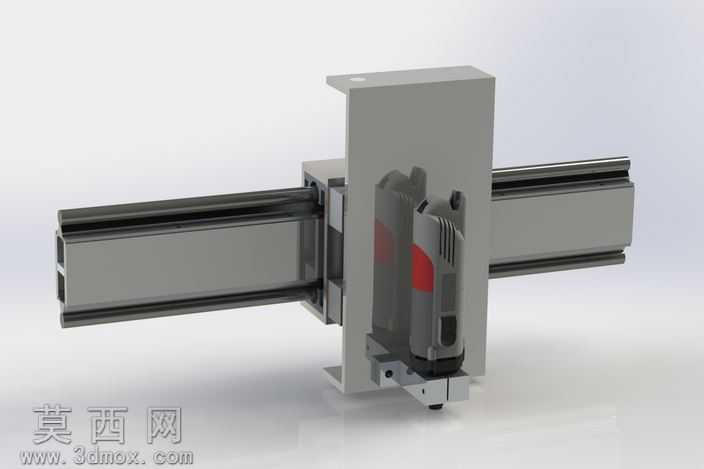

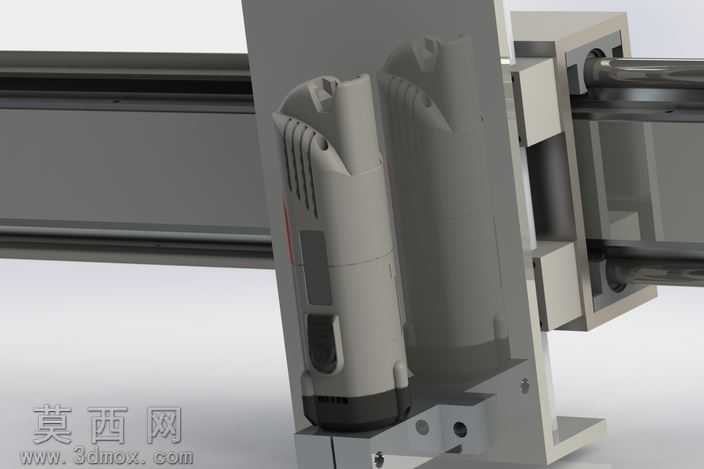

本作品为数控龙门加工设备的beta版本三维建模成果，整体建模过程围绕龙门式机床的核心运动逻辑展开，首先完成了双平行床身导轨的基础结构搭建，对导轨的安装基准面、滑块配合位做了精准的尺寸约束，保证后续横梁组件移动的直线度精度。建模过程中对龙门立柱与床身的连接结构做了细节还原，设计了可调节的安装定位面，方便实际装配时的精度校准，横梁滑座部分采用了包覆式导轨配合结构，模拟了实际设备中滑座沿横梁横向移动的运动副约束，还原了滑座上主轴安装位的定位基准，适配搭载的1050年克雷斯FME铣削主轴的安装尺寸。渲染阶段采用了工业设备常用的哑光金属材质对床身、立柱、滑座等结构件进行材质赋予，对导轨接触面做了轻微的高光质感处理，区分加工面与非加工面的视觉差异，底部移动脚轮部分采用了橡胶材质搭配金属支架的材质组合，还原设备可移位的结构特性。设计思路上优先保证龙门框架的结构刚性，对横梁的截面尺寸做了合理规划，避免长行程下的结构形变，同时预留了主轴升降的运动空间，对各运动轴的行程限位结构做了初步的位置排布，作为beta版本，该模型完整呈现了数控龙门设备的核心传动框架、支撑结构与运动逻辑，清晰展示了双驱龙门的布局特点，各部件之间的装配关系明确，没有出现结构干涉的问题，可作为后续版本迭代优化的基础模型，也可用于数控设备结构教学、原理展示的参考素材，直观呈现龙门式加工设备的基础构造与运动实现方式。
