车床配套管道装夹定位管夹具

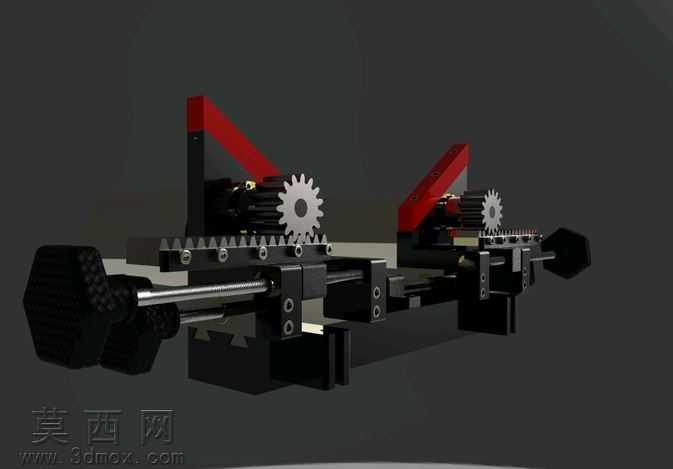

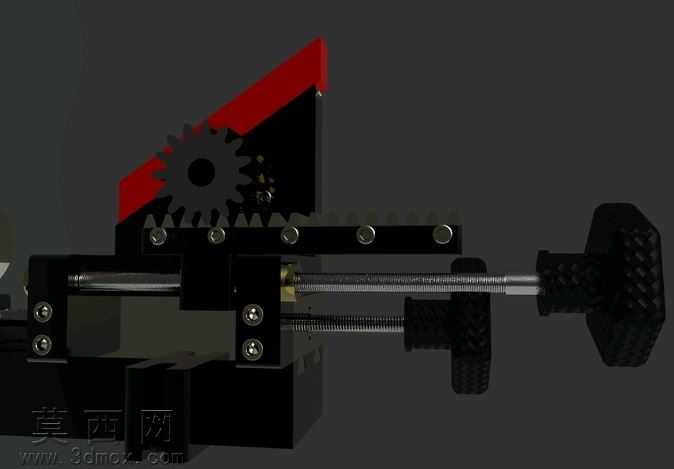

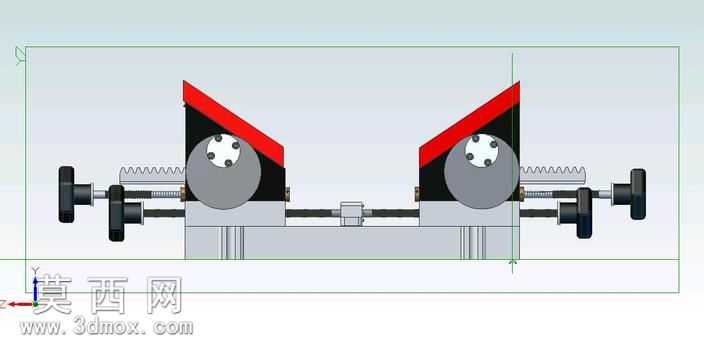

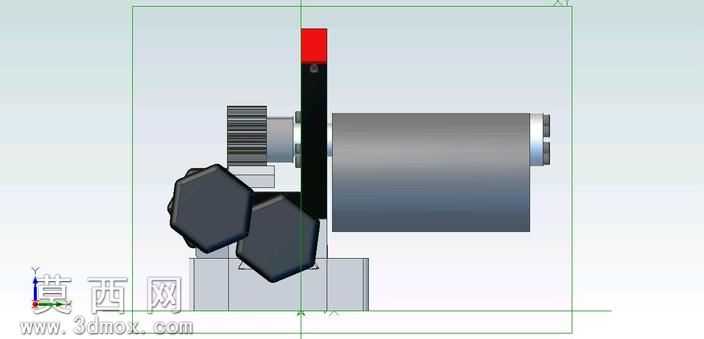

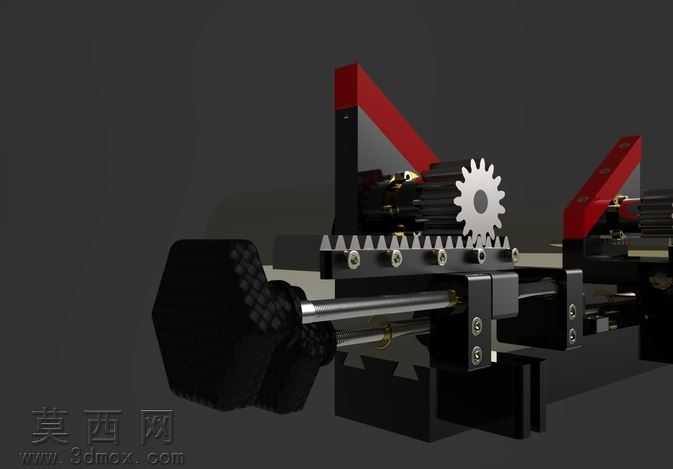

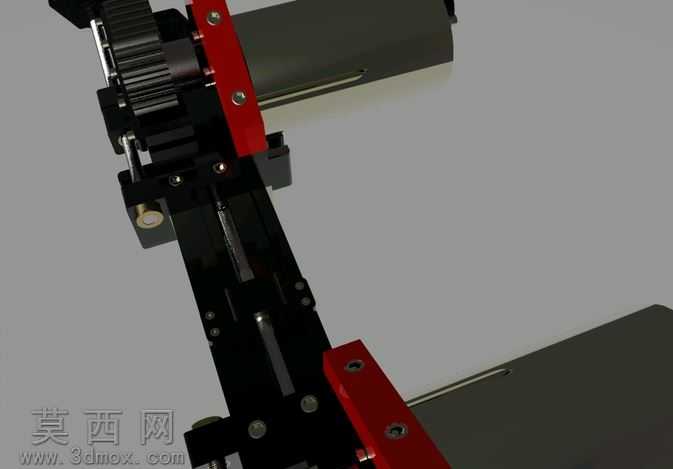

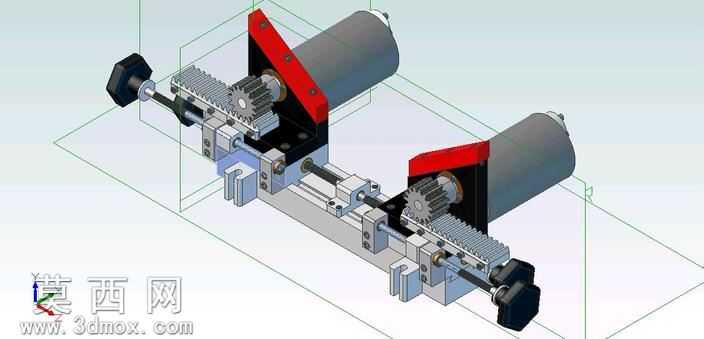

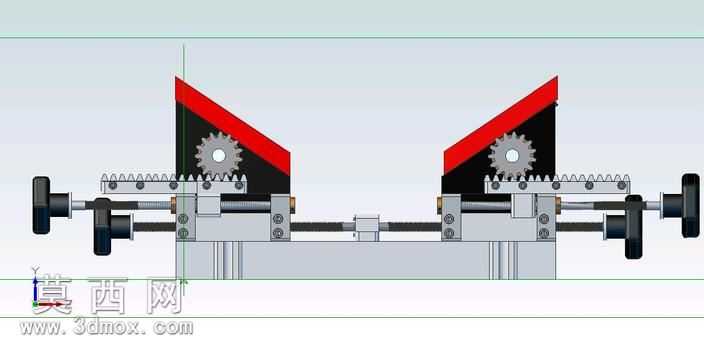

本模型为适配车床管道装夹作业的专用管夹具，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构、运动部件都做了精准的尺寸约束与干涉校验，确保模型可直接用于后续的工程出图与加工参考。渲染阶段采用金属材质与工程塑料材质分层赋予的方式，夹具体的金属基座、调节螺杆、夹持齿排部分赋予哑光不锈钢材质，还原金属加工件的磨砂质感与金属反光特性，端部的操作旋钮、定位挡块部分赋予黑色硬质工程塑料材质，顶部的定位挡条赋予红色警示工程塑料材质，通过光影调整突出不同部件的材质差异，清晰展现夹具的装配层次。结构设计上，该夹具采用对称式双工位夹持布局，可根据待加工管道的长度、车床卡盘的安装间距灵活调整夹持工位数量，单组夹持单元配备可横向滑移的齿排调节结构，通过端部的手轮旋转即可带动螺杆传动，实现夹持开度的无级调节，适配不同管径的管道装夹需求；夹持端设置同心定位凸轮结构，可在管道装入后自动校准同轴度，避免管道装夹偏斜导致的车削加工误差，前端的跳汰式夹持齿可在管道轴向定位时提供足够的抱紧力，防止车削过程中管道出现轴向窜动。设计思路围绕车床管道装夹的实际痛点展开，针对传统单组夹具无法适配长管道装夹、同轴度校准耗时久的问题，采用模块化可拓展的夹持单元设计，使用者可根据加工管道的长度自由组合2组及以上的夹持单元，无需重新制作整套工装，同时将同心校准结构集成在夹具本体上，省去装夹过程中反复打表校准的步骤，大幅提升管道类零件的车床装夹效率，模型还预留了标准的车床工作台安装接口，可直接适配常规普通车床的工作台装夹尺寸，无需额外加工转接板件。
