船用转向配套液压缸结构设计

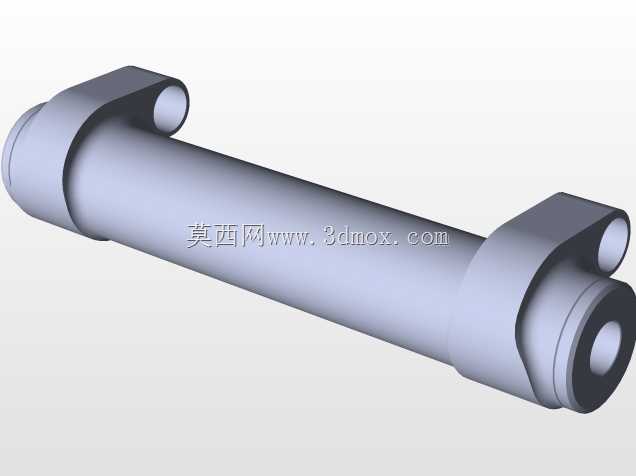

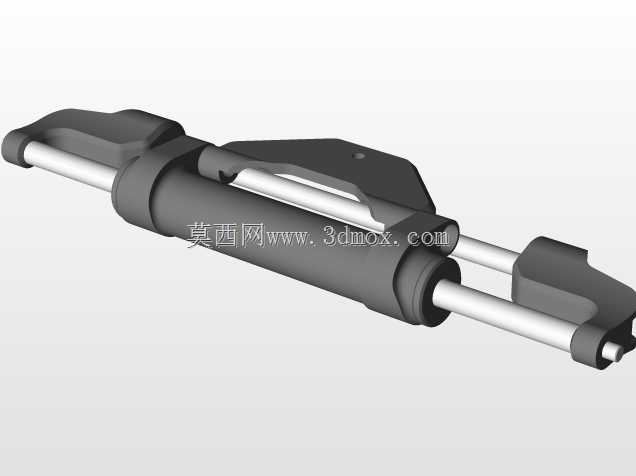

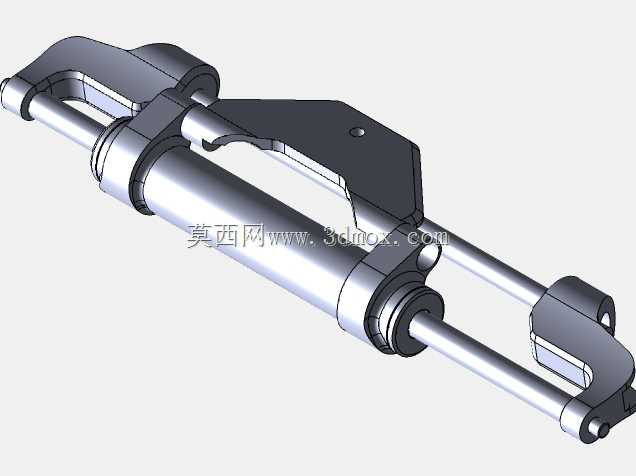

这款液压缸主要适配小型船舶的液压转向系统，作为舵机执行端的核心动力部件，承担舵叶转向的推力输出职能，在船舶操舵过程中，将液压系统的压力能转化为活塞杆的直线往复推力，通过两端铰接结构传递力矩带动舵轴转动，实现船舶航向调整。不同于常规工业液压缸的单杆单耳安装形式，该产品采用双平行导杆搭配主推力缸的复合结构，两根平行导杆对称布置在主缸体两侧，在活塞杆伸缩过程中承担侧向载荷，避免主活塞杆承受径向力导致密封件偏磨，大幅提升带载转向时的运行稳定性，尤其适配船舶操舵时存在水流侧向冲击的复杂受力工况。设计阶段优先考虑了船用环境的安装适配性，整体采用对称式布局，两端的铰接安装座预留了标准销轴配合孔位，安装时无需额外制作转接支架，可直接与舵机支架、舵柄连接，有效缩减安装空间占用。主缸体与侧向导杆采用一体化连接支架固定，支架上预留的工艺孔既可以作为液压管路的走线固定位，也可作为日常维护时的起吊点位，降低现场安装维护的操作难度。从安装边界来看，产品收缩状态下的总长度适配多数6-12米小型休闲艇、作业艇的舵机舱空间，活塞杆伸出行程覆盖常规舵叶满舵转向所需的位移量，不会出现行程不足导致舵角达不到设计要求，或是行程过长导致舵叶碰撞船体限位的问题。密封结构上，活塞杆端采用多层组合密封设计，可抵御船用环境下的盐雾、水汽侵蚀，避免液压油泄漏与外界杂质进入缸体内部，延长元件的无故障运行周期。主缸筒内壁采用高精度珩磨处理，表面粗糙度控制在合理区间，降低活塞杆往复运动时的摩擦阻力，减少液压系统的无功损耗。在实际选型匹配时，该款液压缸可直接配套对应排量的手动液压舵机或者电动液压舵泵使用，无需对缸体结构做二次修改，两端铰接点的转动间隙经过优化设计，既保证转动灵活性，又不会出现旷量导致操舵虚位过大的问题，能够精准传递操舵动作，提升船舶转向的操控响应速度。
