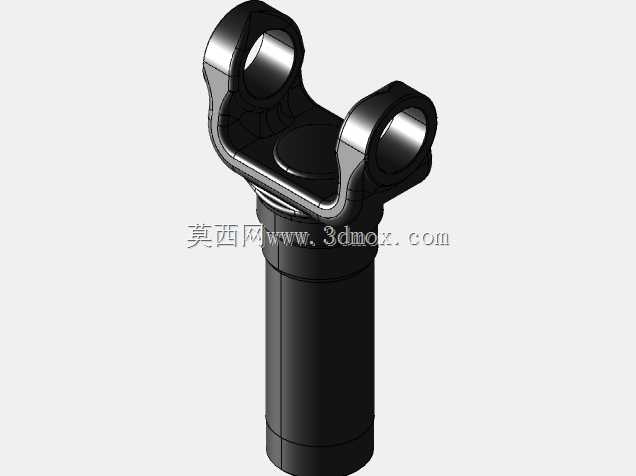

传动轴用Spicer型滑动万向节叉结构

这类滑叉是汽车传动轴总成里的核心连接部件，主要适配需要轴向补偿的万向传动场景，在前置后驱车型、四驱车型的传动轴布置中应用广泛，同时也会用在工程机械设备的长距离动力传递路径上，解决动力输出端与输入端存在相对位移、轴线夹角变化时的动力连续传输问题。从功能上看，它一端通过叉耳结构配合十字轴实现万向角度偏转，另一端的杆部带花键结构，可与配套的轴套实现轴向滑动，用来补偿车辆行驶过程中悬架跳动带来的传动轴长度变化，避免传动系统出现卡滞、附加载荷过大的问题，同时能缓冲部分传动系统的冲击载荷，提升传动平顺性。设计过程中首先要匹配十字轴的安装孔位精度，两个叉耳的同轴度、孔位对称度需要严格控制，否则会导致十字轴转动卡滞，加速万向节磨损；杆部的花键参数需要匹配配套的滑动套，配合间隙既要保证滑动顺畅，又要控制圆周方向的传动间隙，避免传动过程中出现冲击异响。叉耳与杆身的过渡区域做了圆弧过渡处理，用来分散应力集中，因为车辆急加速、急减速或者过坑洼路面时，这个区域会承受较大的交变扭矩与弯曲载荷，过渡圆角的设计直接影响部件的疲劳寿命。安装边界上，叉耳的开档尺寸决定了适配十字轴的规格，两个安装孔的中心距是万向节摆动的核心尺寸参数，杆部的外径、花键参数决定了轴向滑动的配合范围，整体长度需要匹配传动轴的总行程预留量，安装时需要保证滑叉与配套轴套的滑动面涂抹润滑脂，同时配合防尘套结构避免泥沙进入滑动配合面，防止早期磨损。建模过程中需要重点关注叉耳的曲面过渡、安装孔的倒角处理，以及杆部与叉身连接位置的壁厚均匀性，避免出现壁厚突变导致的应力集中，花键部分的建模需要保证齿形参数准确，配合间隙符合传动公差要求，整个部件的形位公差标注需要围绕装配基准展开，以叉耳安装孔的公共轴线、杆部的轴线作为核心基准，保证后续加工装配的精度匹配。
