四缸发动机排气歧管结构设计

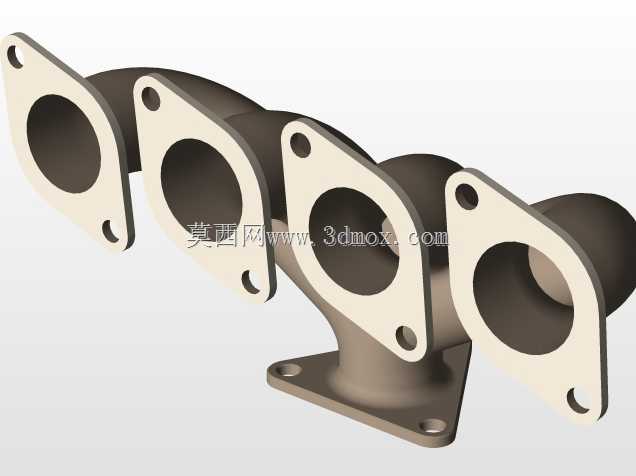

在汽车动力系统的进排气模块开发中，排气歧管是连接气缸盖排气侧与下游排气后处理装置的核心导流部件，其设计合理性直接影响发动机的排气效率、泵气损失与动力输出表现。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的各缸排气口，将各缸燃烧后排出的高温高压废气有序汇聚到单一出口端，输送至三元催化器、消声器等后续排气组件。

从实际安装边界来看，四个进气法兰面采用统一的两孔定位安装结构，法兰面加工精度需满足与气缸盖排气侧的密封要求，避免高温废气泄漏引发的舱内安全隐患；每个法兰接口的通径与对应气缸排气门的最大开启流通面积匹配，减少排气节流损失。底部的出口法兰采用两孔固定结构，用于对接下游排气管道，安装面的平面度公差需控制在合理范围，配合密封垫片可耐受排气系统的持续振动与高温工况。

设计过程中需充分考虑各缸排气支管的长度差控制，尽可能降低各缸排气之间的干涉效应，避免出现排气倒灌影响相邻气缸的扫气效率；支管的弯曲弧度采用平滑过渡设计，减少废气流通的局部阻力，降低排气背压。歧管主体采用耐高温铸铁材质适配常规量产机型的使用需求，管壁厚度均匀性经过优化，既可以承受排气过程中的持续高温冲击与振动载荷，也能控制整体重量，避免给发动机舱布置带来额外负担。

在实际装车场景中，这类排气歧管多用于小排量直列四缸自然吸气或低增压发动机，安装时需在各法兰结合面配套对应耐温等级的密封垫片，按照规定扭矩序列紧固安装螺栓，防止长期使用后出现螺栓松动、密封失效问题。结构建模过程中，需重点校验支管内壁的流通曲面顺滑度，避免出现突兀的折角造成局部紊流，同时要预留出与周边发动机附件、舱内管线的安全间隙，避免高温歧管烘烤周边部件引发老化故障。
