村田455KHz SFPKA陶瓷滤波元件

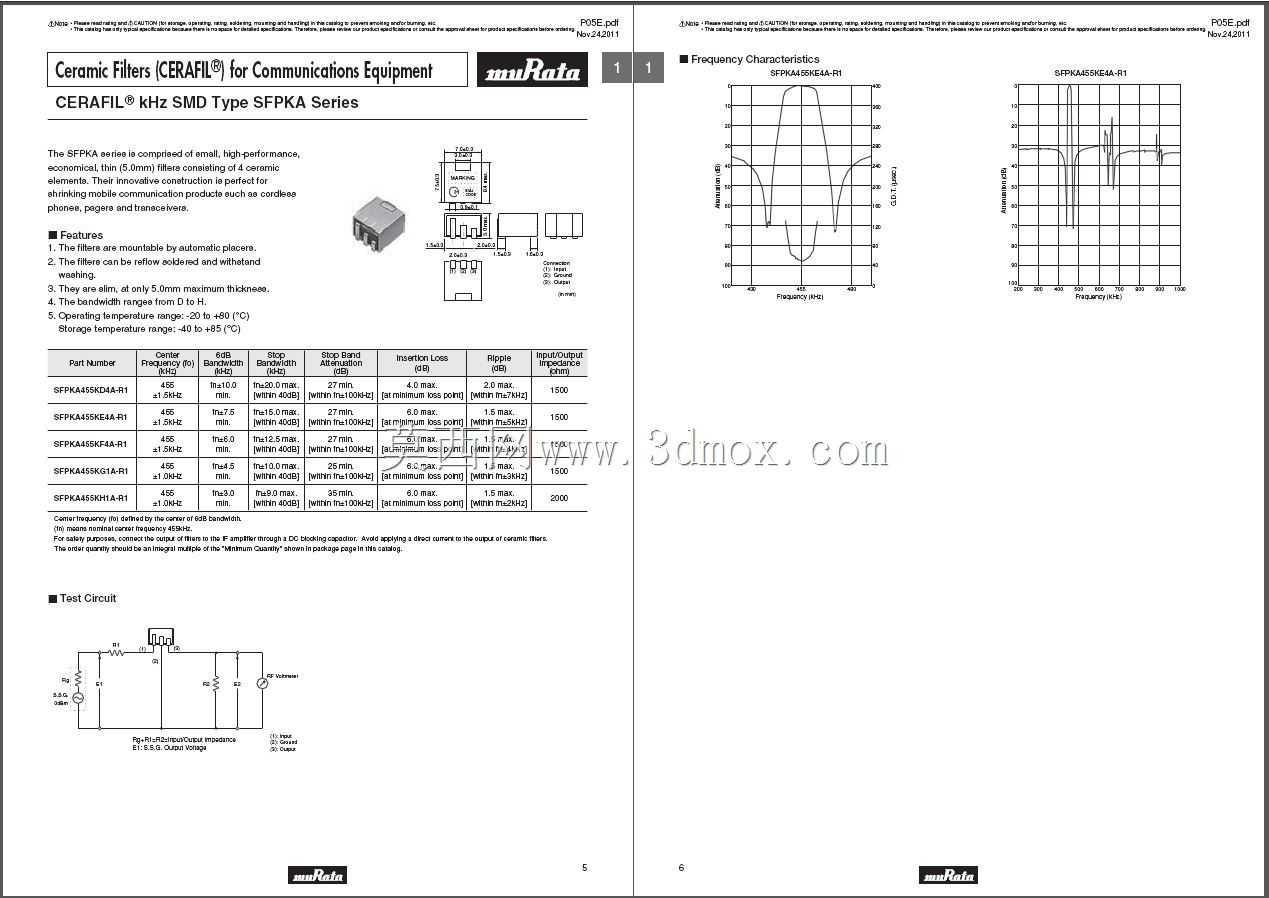

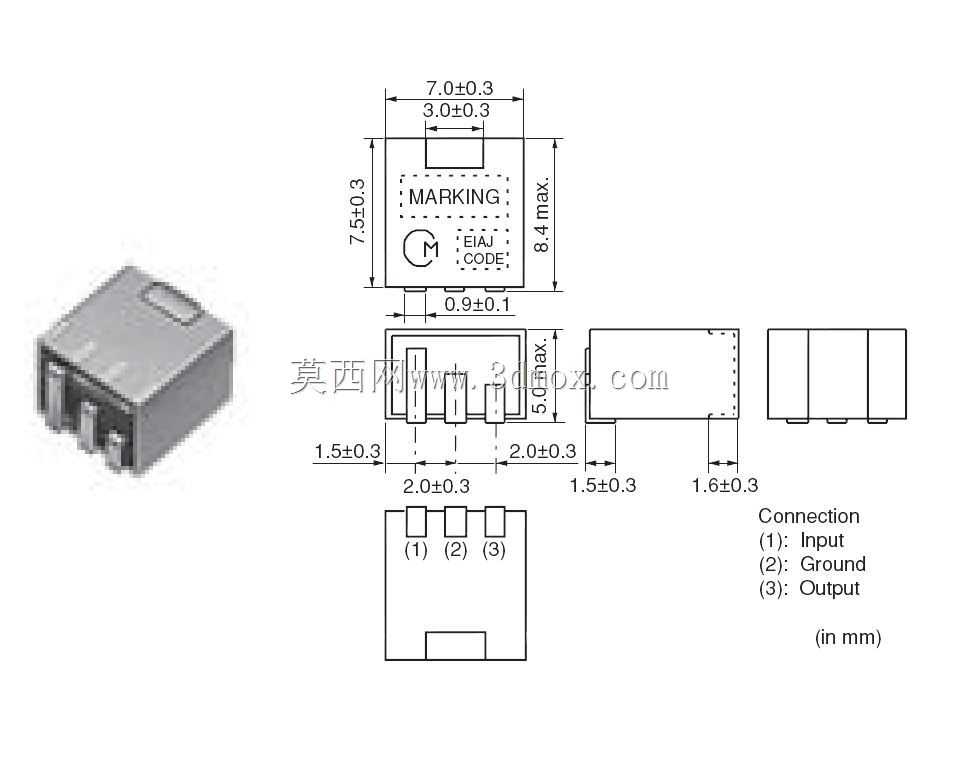

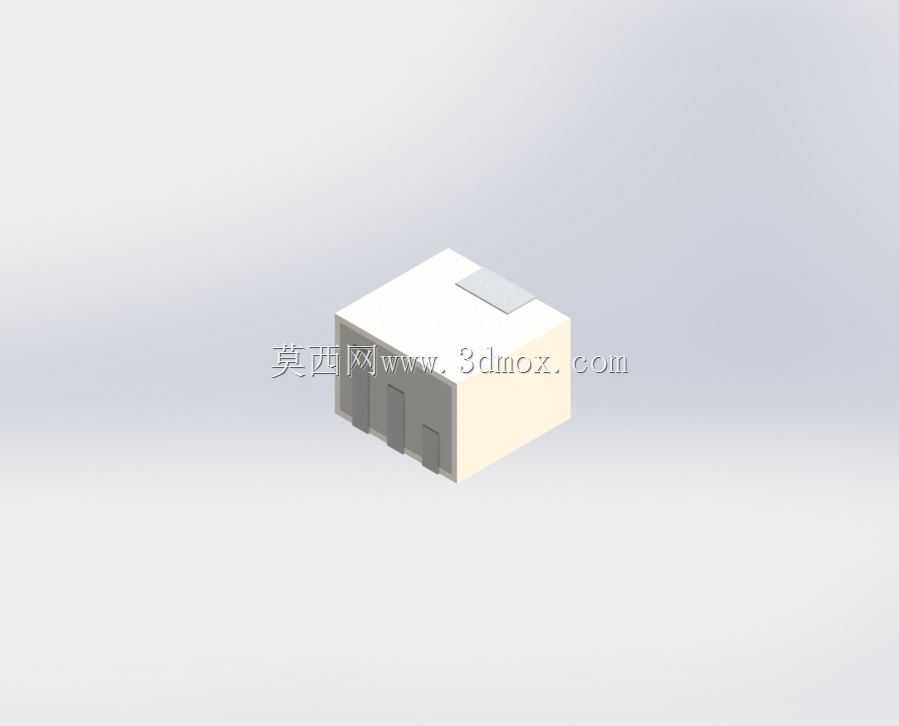

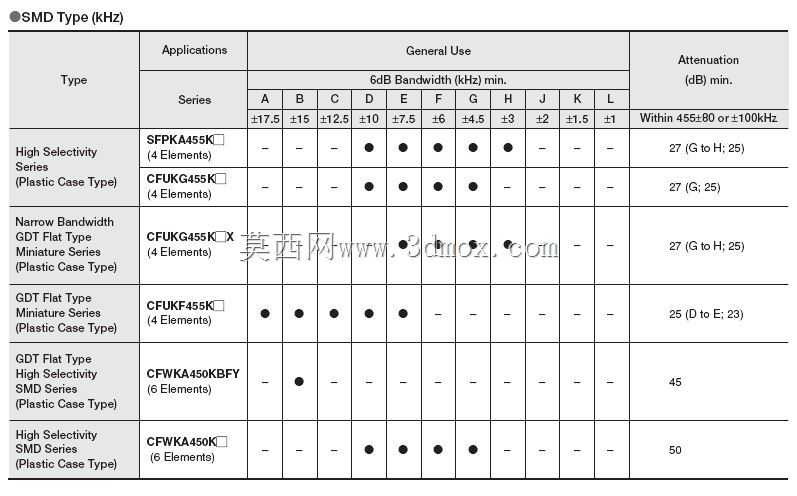

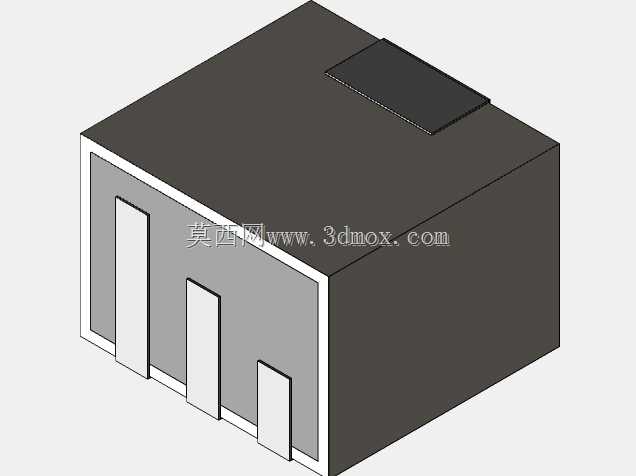

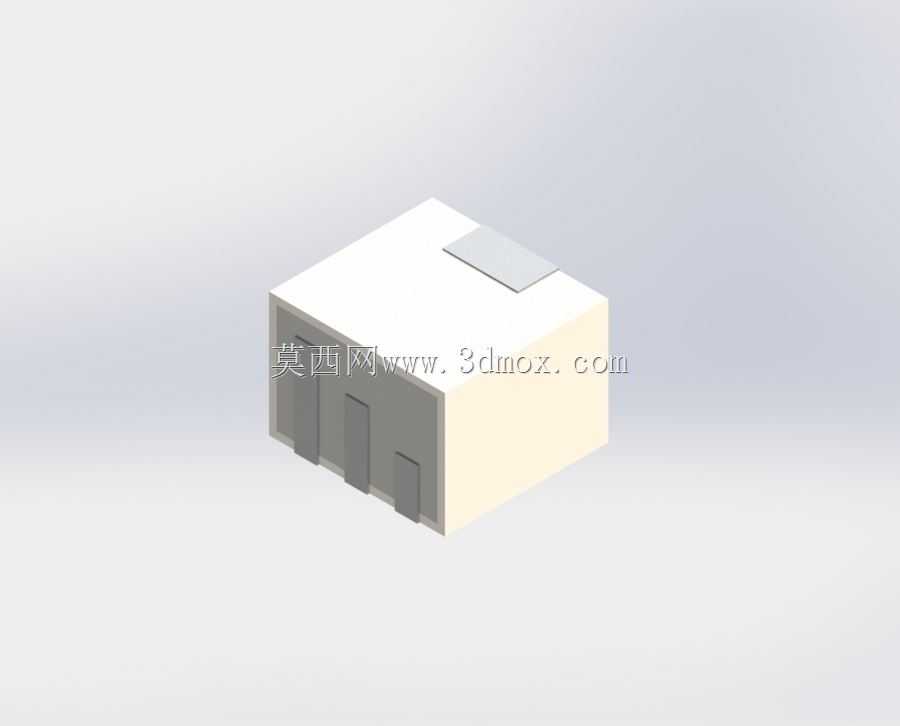

在射频接收类电路的设计选型工作中，中频级的信号滤波处理是决定整机接收灵敏度与抗干扰能力的核心环节，村田这款455KHz中心频率的SFPKA系列CERAFIL陶瓷滤波元件，是面向低成本消费类射频设备开发的常用选型方案。这类元件的核心应用场景集中在调幅广播接收设备的第一中频处理链路，搭配超外差式射频转换架构的混频器使用，可在混频输出后完成指定带宽内的有用信号筛选，滤除邻道干扰与混频过程产生的杂散分量，保障后级中放、解调电路的输入信号纯净度，除传统AM接收机外，在短距离无线数传、简易遥控接收、低成本射频传感节点的电路设计中，也可根据带宽需求选用对应型号完成中频滤波。从功能特性来看，该系列陶瓷滤波器可选截止带宽覆盖3KHz至10KHz区间，不同带宽型号可适配不同传输速率的信号处理需求，相较于同频段的晶体滤波器，这类陶瓷滤波元件的矩形系数、带外抑制能力虽不占优势，但胜在成本低廉、一致性好，无需额外调试即可直接贴装使用，完全匹配消费类电子大批量生产的成本控制与生产效率要求，可覆盖绝大多数对滤波精度要求不极端严苛的民用射频场景。在结构设计层面，该元件采用标准表贴封装形式，外壳主体为陶瓷基座搭配金属屏蔽封盖，引脚端采用标准化的焊盘布局，可适配常规SMT回流焊工艺，生产过程中可直接通过贴片机完成高速上料贴装，无需额外定制治具。其外形尺寸对应7570封装规格，本体长宽尺寸为7.5mm×7.0mm，整体厚度适配常规表贴元件的贴装高度要求，在PCB布局阶段，可直接按照封装尺寸预留安装边界，焊盘间距与周边元件的安全距离按照常规表贴元件的布局规范设置即可，无需为其预留特殊的结构避让空间。建模过程中需重点还原本体的陶瓷基座与金属封盖的分层结构，准确还原引脚的位置与尺寸公差，确保模型导入PCB装配仿真时，可准确验证与周边阻容元件、屏蔽罩的装配干涉情况，同时还原本体的丝印标识位置，为整机结构的外观评审提供准确的可视化参考。
