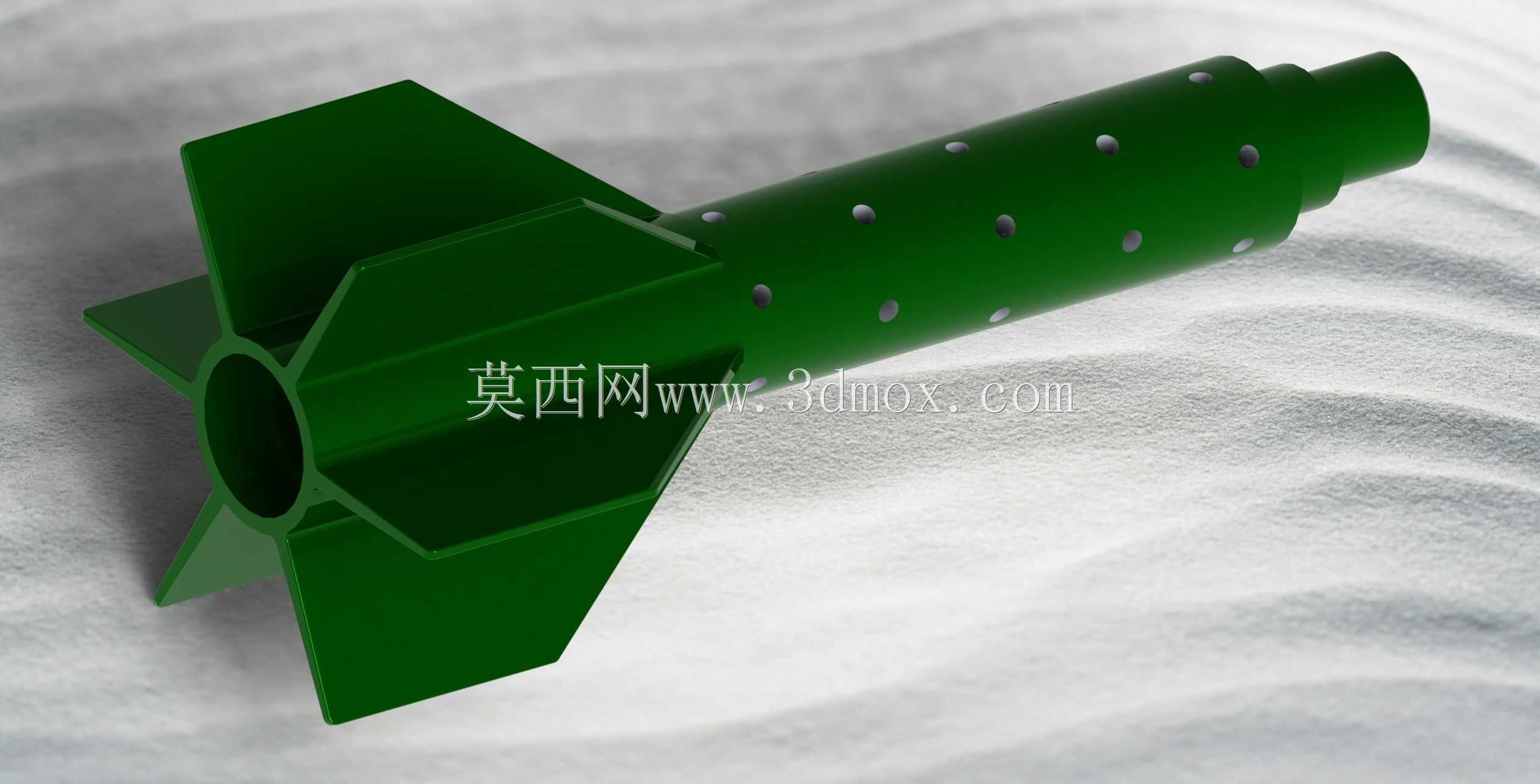

60毫米迫击炮弹尾翼稳定装置结构

该稳定装置配属于60毫米口径迫击炮弹药，是迫击炮弹出膛后维持飞行姿态、保障打击精度的核心结构部件，在步兵班组伴随火力支援场景中承担关键作用。迫击炮作为曲射支援火器，弹丸出膛初速相对较低，飞行过程中易受横风、气流扰动影响出现弹道偏移，该稳定装置通过尾部的翼片结构提供气动稳定力矩，让弹丸在飞行全程保持弹头朝向目标的姿态，避免出现翻滚、偏航问题，直接决定弹药的落点精度与毁伤效能。从结构设计来看，装置主体为圆柱形承力筒体，筒体表面均匀分布多组径向通孔，一方面用于发射时泄出部分火药燃气，降低膛内瞬时压力对弹尾结构的冲击，另一方面可在飞行过程中平衡筒体周向气压，减少弹体自旋带来的轨迹偏移。尾部的六片对称翼片采用大后掠角设计，翼片与筒体为一体化成型结构，不存在额外的连接装配间隙，既可以降低飞行过程中的气动阻力，也能避免翼片在高速气流冲击下出现形变、脱落问题，翼片的安装角度经过气动校核，不会产生额外的偏转力矩，保证弹丸飞行轨迹与设计弹道重合。筒体前端设置多级阶梯轴结构，用于和弹体战斗部完成对接装配，阶梯轴的直径公差控制在合理范围，装配时可通过过盈配合加定位销的方式实现与战斗部的刚性连接，保证弹体整体结构强度，承受发射时的瞬时过载。筒体尾部为内凹的空腔结构，用于容纳发射药管的安装定位，空腔内径与标准60毫米迫击炮基本药管外径匹配，装配时药管可直接插入空腔完成定位，不需要额外的固定结构，提升前线装填的操作效率。在实际作战使用场景中，该稳定装置的结构可靠性直接影响弹药的作战表现，翼片的边缘做了倒角处理，既可以减少空气摩擦带来的阻力增量，也能避免勤务搬运过程中尖锐边角对操作人员造成划伤。筒体上的泄气孔采用等距交错排布方式，避免孔位集中带来的结构强度下降，保证装置在承受发射过载、飞行气动载荷时不会出现结构开裂问题。整个装置的外形尺寸严格匹配60毫米迫击炮的膛内空间边界，最大外径不超过炮管内径的安全公差范围，翼片的外切圆直径与炮管阳线直径适配，装填时可顺利滑入炮膛，不会出现卡滞、刮蹭炮管内壁的问题，日常储存运输时，对称的翼片结构也可让弹体平稳放置在弹药箱的定位槽内，减少运输过程中的晃动磕碰。
