60mm口径迫击炮弹尾翼稳定装置结构

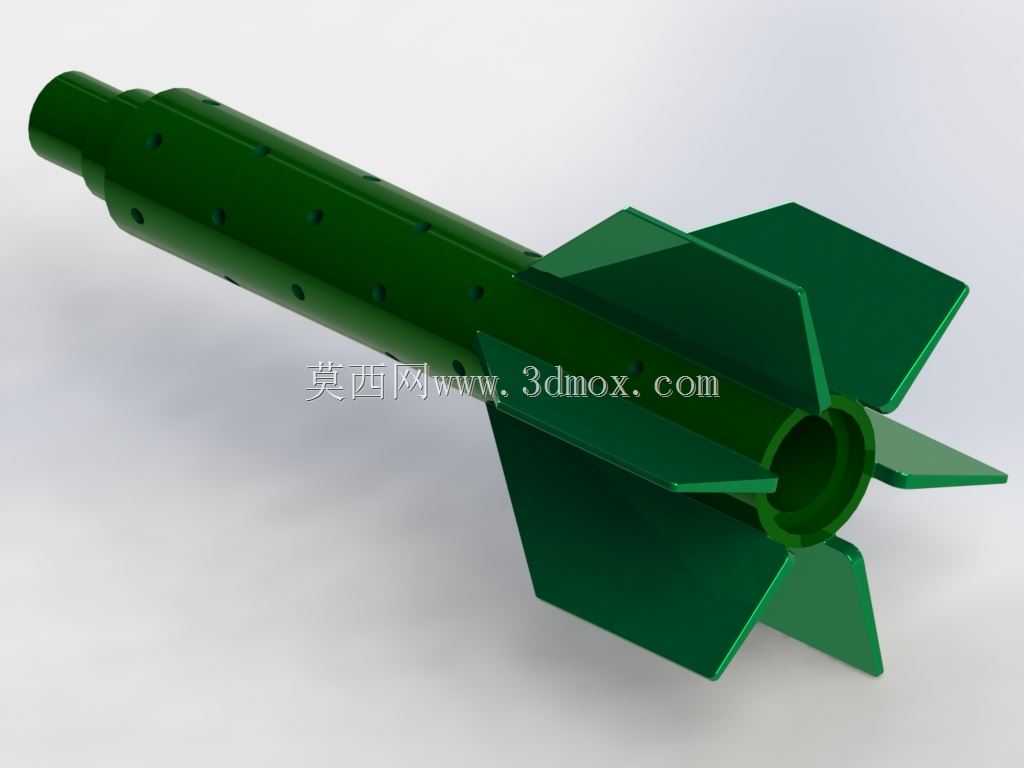

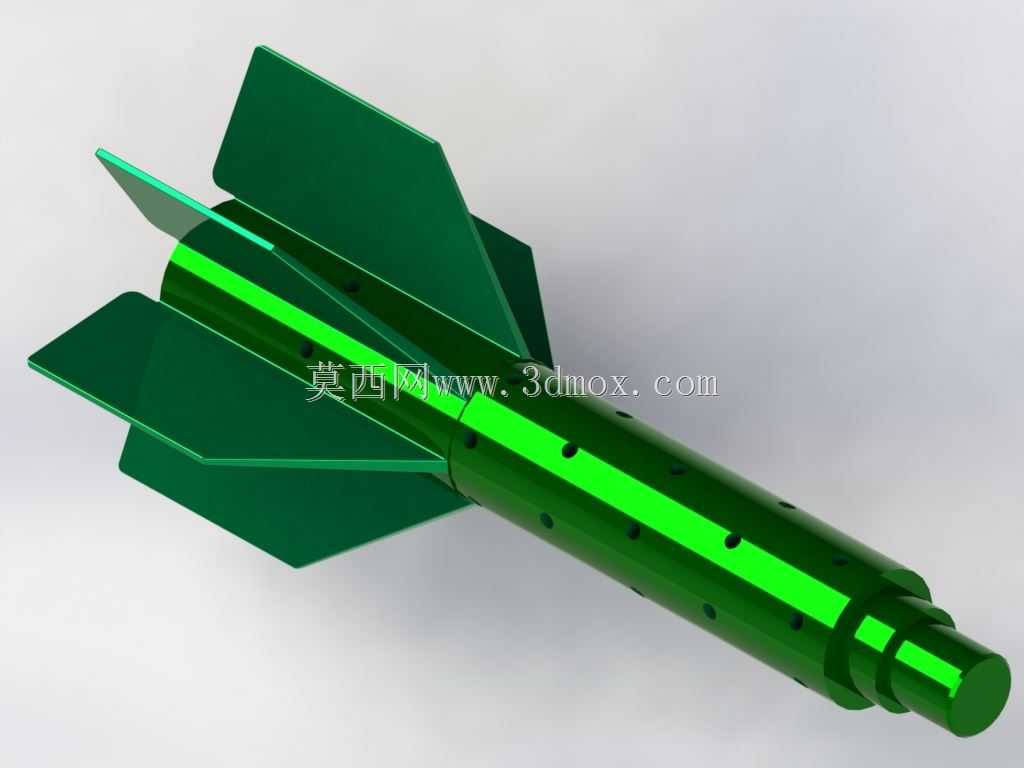

　　在步兵伴随支援火力体系中，60mm迫击炮是连排级作战单位最核心的曲射压制装备，这类小口径迫击炮的弹药稳定装置直接决定了弹丸出膛后的飞行姿态稳定性、射击精度以及终点毁伤效能，是迫击炮弹结构设计中不可缺失的核心功能部件。这套稳定装置采用管式主体加折叠尾翼的经典结构布局，主体为等直径空心圆柱段，前端设置与弹体战斗部连接的同轴装配接口，圆柱段表面均匀分布多组径向通孔，这类孔位一方面用于发射时泄流部分火药燃气，平衡尾管内外压力差，避免出膛瞬间局部压力突变导致弹体初始扰动，另一方面可作为尾翼张开的定位销孔位，在储存运输状态下锁定折叠尾翼，防止勤务过程中尾翼磕碰变形。尾翼采用六片对称式后掠翼面设计，翼面根部与尾管主体通过铰接结构连接，

　　弹丸装填进入炮管时，尾翼受炮管内壁约束处于收拢状态，整体外径与炮管内径保持合理配合间隙，既保证装填顺畅无卡滞，又能减少火药燃气的泄流损失，保障发射初速稳定性；当弹丸飞出炮口瞬间，铰接结构的扭簧驱动翼面快速张开到位，翼面后掠角度经过气动优化，能够在弹丸飞行过程中产生足够的稳定力矩，让弹丸始终保持头部朝向飞行方向的姿态，避免弹体翻滚，保障引信可靠触发以及弹道一致性。从安装边界来看，这套稳定装置的前端接口与弹体战斗部尾部采用过盈配合加销钉定位的连接方式，同轴度公差控制在0.05mm以内，避免装配后出现质心偏移影响射击精度；尾管内部空腔用于容纳基本发射药管，翼面张开后的最大外径严格控制在60mm口径对应的安全范围内，

　　不会出现张开后与炮口制退器或者炮管内壁发生剐蹭的问题。在实际作战场景中，这类稳定装置需要承受发射时上千G的过载冲击，因此主体结构采用高强度铝合金一体加工成型，翼面则采用高强度工程塑料与金属嵌件复合结构，在保证结构强度的前提下尽可能降低结构重量，优化弹丸整体质心位置，让质心位于压心前方合理区间，保障飞行稳定性。设计过程中需要反复校核翼面的张开速度与到位锁定可靠性，确保弹丸出炮口后10ms内翼面完全张开并锁定，避免初始段弹道偏差；同时需要对翼面的气动外形进行流场仿真，验证不同马赫数下的稳定力矩系数，确保在全射程范围内弹丸都具备足够的静稳定度，不会出现飞行失稳的情况。另外，尾管表面的泄流孔的孔径、数量、分布位置也需要经过内弹道仿真验证，

　　既要保证泄压效果，又不能过多损失发射药推力，影响弹丸初速与射程指标。这类稳定装置的结构看似简单，实则涉及内弹道学、外弹道气动力学、结构冲击力学等多学科的设计权衡，每一处尺寸细节都会直接影响迫击炮弹的整体作战性能，是小口径迫击炮弹研发过程中需要重点迭代优化的核心部件。
