带高尔夫球面凹坑结构的迫击炮弹设计

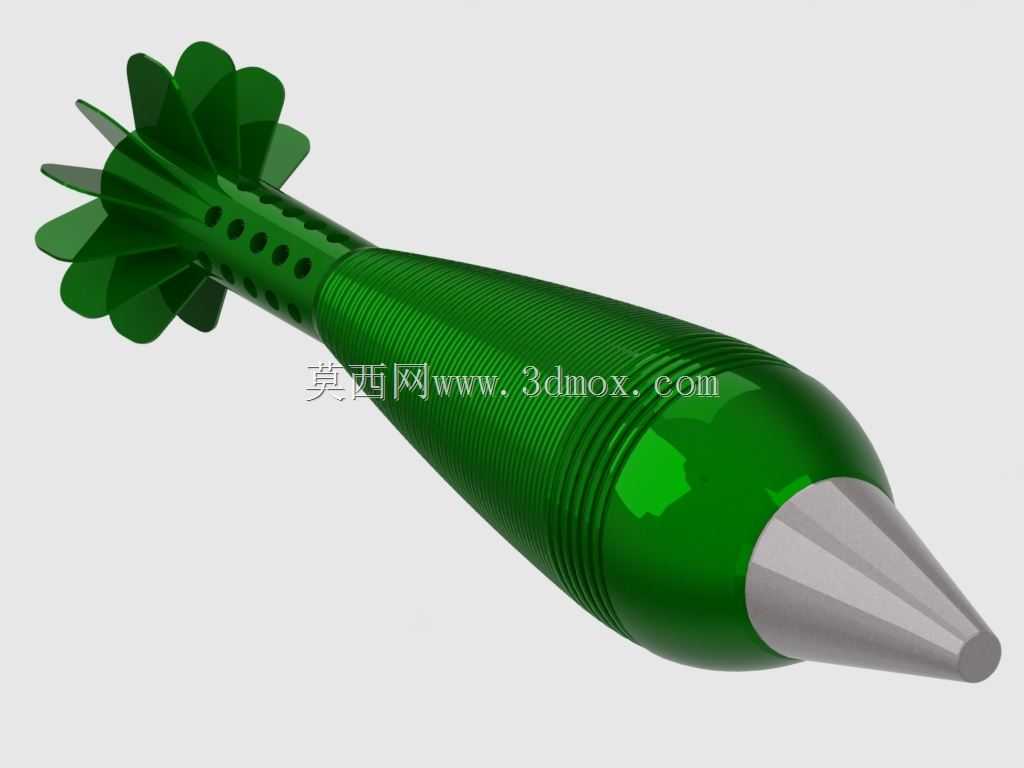

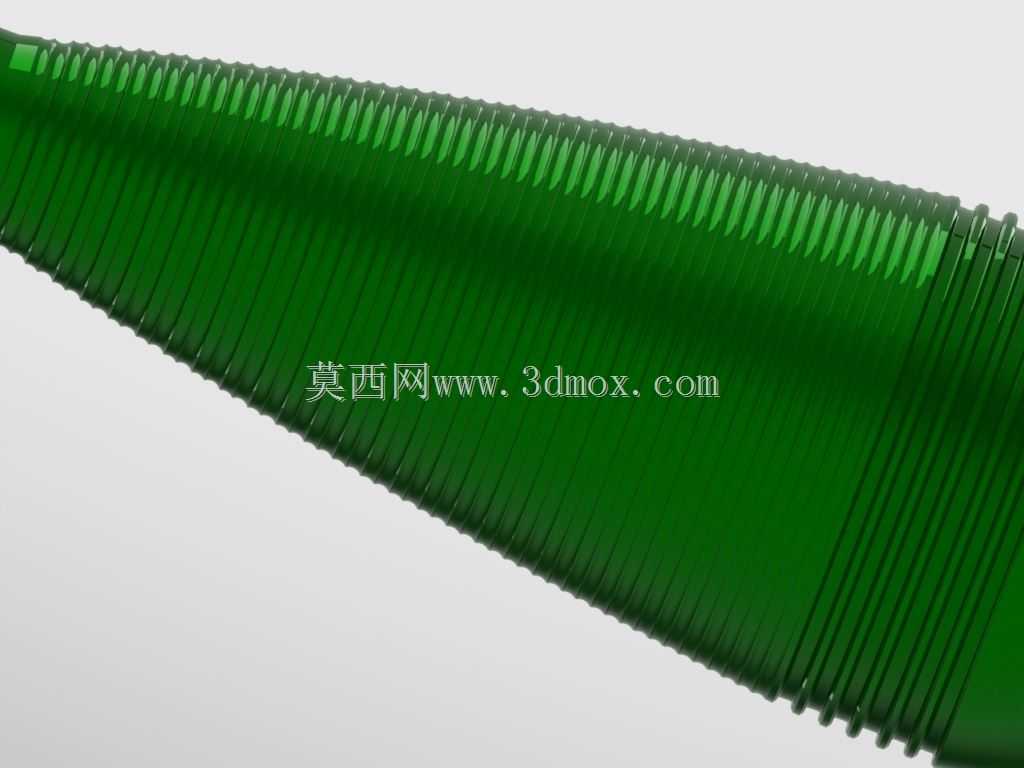

　　在步兵分队曲射火力配系中，迫击炮承担着打击遮蔽物后有生力量、摧毁轻型野战工事、破除前沿障碍的核心任务，迫击炮弹作为迫击炮系统的直接作用单元，其飞行稳定性、气动阻力特性直接决定了打击精度与射程覆盖范围。常规迫击炮弹多采用光滑旋成体弹身设计，依靠尾翼稳定装置维持飞行姿态，发射后出炮口瞬间即进入无动力滑翔阶段，弹体表面的附面层流动状态会直接影响飞行阻力与姿态稳定性，当附面层发生非对称分离时，弹体易产生偏航、章动，甚至出现弹道偏移的情况，直接影响打击效能。这款迫击炮弹的设计核心，是将高尔夫球表面的凹坑减阻原理移植到弹体气动外形设计中，区别于传统光滑弹身，弹体中段到前段的外表面加工有非对称排布的凹坑结构，这些凹坑并非等尺寸均匀分布，而是根据弹体不同位置的气流速度梯度设置了不同的深度与直径，靠近弹尖的区域凹坑尺寸更小、排布更密，靠近弹尾的区域凹坑尺寸更大、间距更宽，这种非对称设计的核心考量，是因为该型迫击炮弹未采用自旋稳定结构，飞行过程中弹体不会绕纵轴旋转，均匀排布的凹坑会在特定飞行速度下引发气流周期性分离，产生固定频率的湍流脉动，当脉动频率与弹体固有振动频率耦合时就会引发共振，导致飞行姿态失稳，而变尺寸非对称凹坑可以打乱附面层分离的周期性，让不同位置产生的湍流脉动频率相互抵消，从根源上避免共振问题的出现。从气动原理层面看，光滑弹身表面的附面层多为层流状态，层流附面层的分离点更靠前，会在弹体尾部形成较大的低压尾涡区，产生较大的压差阻力；而凹坑结构可以主动将层流附面层提前转捩为湍流附面层，湍流附面层的动量交换更充分，能够顺着弹体表面附着到更靠后的位置才发生分离，有效缩小尾部低压尾涡的范围，降低压差阻力，经气动仿真验证，同等弹重、初速条件下，带凹坑结构的弹体最大射程可提升8%-12%，同时弹体的方向散布精度也有明显改善。弹体头部采用截锥形金属风帽结构，风帽与弹身采用过盈配合加粘接的方式固定，风帽尖端做了钝化处理，避免勤务处理过程中发生磕碰变形，同时也能降低弹体碰击目标时的跳弹概率；弹身主体为等壁厚回转体结构，内部空腔用于装填装药与引信结构，壁厚根据膛压受力分布做了渐变设计，靠近弹带位置的壁厚更大，能够承受发射时的高膛压载荷，向弹尾方向壁厚逐渐减薄，

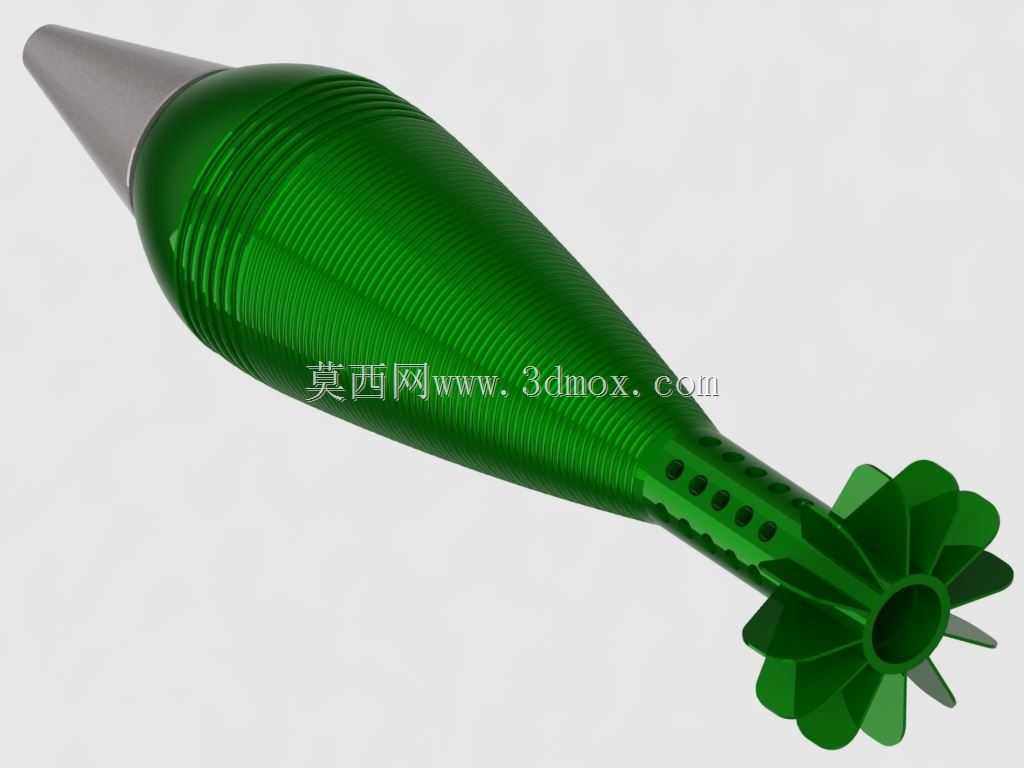

　　在保证结构强度的前提下尽可能控制弹体重量，提升有效装药占比。弹尾部分采用了花瓣式尾翼稳定结构，区别于传统迫击炮弹的平直片状尾翼，这款弹的尾翼采用了向外扩张的花瓣形曲面设计，每片尾翼都带有一定的后掠角，翼片表面做了流线型修型，能够在弹体飞出炮口后快速提供稳定力矩，让弹体轴线快速与弹道切线重合，同时尾翼座上开有多个对称分布的传火孔，发射时发射药燃烧产生的高温高压燃气可以通过传火孔均匀作用在尾翼周围，避免弹体出炮口瞬间因燃气作用力不对称产生初始偏航；尾翼与弹尾采用整体式加工结构，不存在装配间隙，避免了长期存储后尾翼松动导致的动平衡问题。在安装边界与适配性设计上，该型弹的弹体最大直径严格匹配60mm迫击炮的膛线间隙要求，

　　弹带位置的外径尺寸按照炮管阳线尺寸做了公差配合设计，既能够保证装填时顺利入膛，又能在发射时有效密闭火药燃气，避免漏气导致的初速下降；弹体总长度、质心位置都严格按照迫击炮弹的外弹道设计规范设置，质心位于弹体纵轴靠前位置，压心位于质心之后，保证全弹具有足够的稳定储备量，飞行过程中不会出现弹头翻转的问题；尾翼的最大外径小于炮管内径，装填时尾翼不会与炮管内壁发生剐蹭，入膛过程顺畅，不会出现卡滞问题。从勤务使用场景来看，这种非对称凹坑结构的弹体在存储、运输过程中也有一定优势，传统光滑弹身表面如果出现轻微磕碰凹痕，会导致局部气流流动异常，影响弹道稳定性，而本身带有凹坑结构的弹体，轻微的表面磕碰不会明显改变整体的气动外形，对弹道性能的影响更小，

　　降低了勤务维护的要求；同时凹坑结构在弹体表面形成了大量的微小空隙，喷涂伪装涂层时的附着力更强，不容易出现涂层脱落的问题，更适合复杂野外环境下的使用需求。在结构细节处理上，弹体表面的凹坑边缘都做了圆角过渡处理，没有尖锐的棱角，一方面可以避免加工过程中的应力集中，提升弹体的结构强度，承受发射时的高过载，另一方面也能减少凹坑边缘的气流分离，进一步优化减阻效果；弹尾与尾翼的连接位置做了圆弧过渡，降低了弹尾区域的气流阻力，同时也减少了燃气对尾翼根部的冲蚀，提升尾翼的结构寿命。整体设计没有盲目追求结构的新颖性，而是将成熟的流体力学原理与迫击炮弹的实际使用需求结合，在不改变原有弹体总体尺寸、适配现有发射装备的前提下，通过弹体表面结构的优化，实现了射程与精度的双重提升，同时兼顾了勤务使用的便利性，为步兵曲射弹药的气动优化提供了可落地的设计参考，相关的非对称凹坑排布思路也可以拓展应用到其他无自旋稳定的亚音速弹药设计中，通过针对性的附面层调控，改善弹药的外弹道性能。
