60mm口径迫击炮灰浆防雨罩结构设计

　　这款炮口防护装置主要配属60mm口径轻型迫击炮，在班组一线作战场景中承担多重实用功能，并非单一的防雨结构。从实际使用场景来看，轻型迫击炮常需在野外复杂环境下长时间部署，降雨天气时雨水易顺着炮管内壁流入膛内，导致发射药受潮哑火，而扬尘、泥沙环境下的灰浆、碎石颗粒一旦进入炮管，会在弹丸发射时划伤膛线，甚至引发卡弹、炸膛等安全事故，这款装置的核心作用就是在非发射状态下封堵炮口，隔绝外界异物侵入。

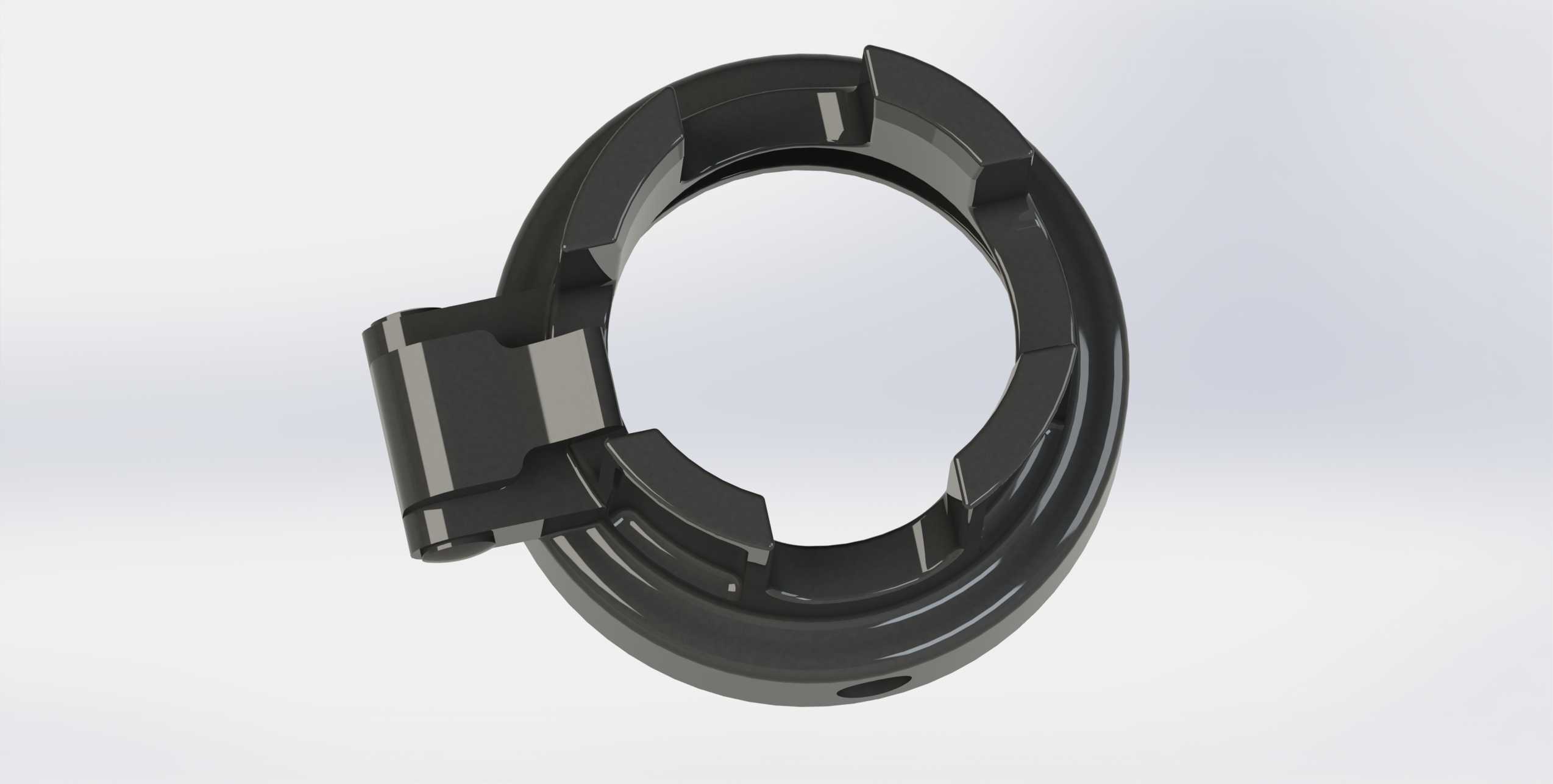

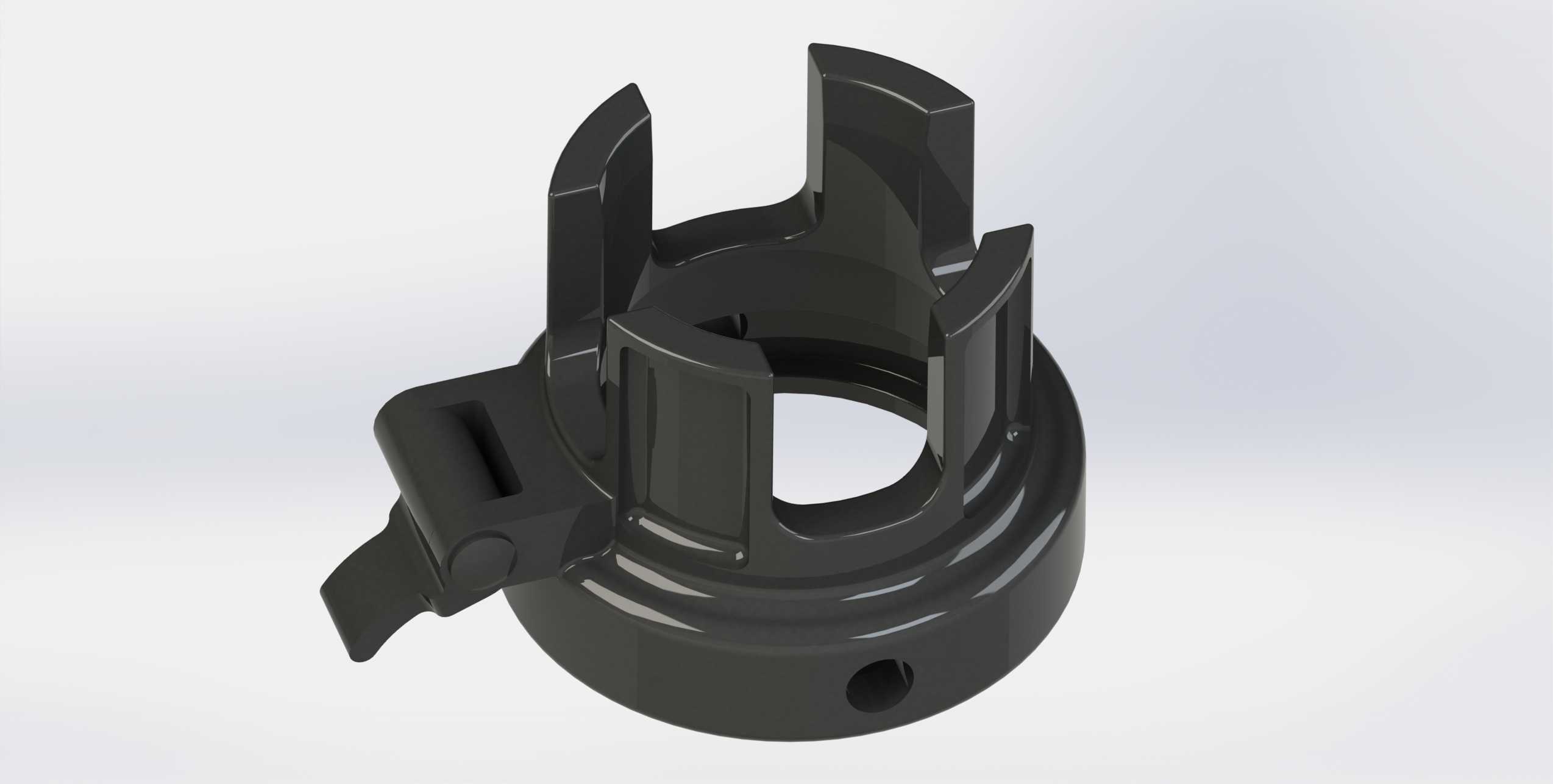

　　从结构设计逻辑来看，装置整体采用快拆式卡扣锁紧方案，主体为环形基座，基座内侧做了与60mm炮口外壁匹配的定位止口，安装时直接套入炮口端部，侧方的弹性卡扣会自动卡入炮口预设的定位凹槽，无需额外工具即可完成固定，拆卸时仅需扳动卡扣拨杆即可快速取下，完全满足迫击炮快速转移、快速展开的作战使用要求。基座上方均匀分布的多组卡爪结构，并非装饰性设计，一方面可以在大角度射击时避免装置意外脱落，另一方面卡爪之间预留的均匀间隙，可在突发敌情来不及取下装置时，让弹丸头部顺利通过，卡爪在弹丸冲击力作用下会自动向外张开断裂，不会阻碍弹丸正常出膛，避免贻误战机。

　　很多一线使用反馈中提到，之前的老式炮口塞在降雨环境下虽然能挡雨，但如果炮班在急促射过程中操作失误，未取下炮口塞就装填弹丸，会引发严重安全事故，这款装置的断裂式卡爪设计就是针对这类实战痛点做的冗余安全设计。装置下部基座上预留的小孔是定位销孔，安装时与炮口的定位销配合，可保证装置安装角度一致，避免卡扣位置错位影响锁紧可靠性。

　　从安装边界尺寸来看，装置整体适配外径60mm的标准迫击炮炮口，基座内径与炮口外壁的配合公差控制在H7/g6间隙配合范围，既保证安装时顺畅套入，又不会因间隙过大出现晃动，整体轴向安装高度控制在45mm以内，不会遮挡炮口的瞄准基准线，也不会影响炮口制退器（若有加装）的正常工作。装置的外形做了圆弧过渡处理，没有尖锐棱角，避免在携行过程中剐蹭炮手装具或皮肤，外表面做了哑光氧化处理，不会在阳光下产生反光暴露炮位。

　　在实际使用中，这款装置除了防雨、防灰浆的核心功能外，还可在丛林部署时阻挡枯枝落叶掉入炮管，在沙漠环境下阻挡沙尘侵入，在城镇作战时阻挡建筑碎屑落入膛内。结构设计上没有采用复杂的活动零件，卡扣为一体化弹性结构，依靠材料自身弹性实现锁紧，没有额外的弹簧、销轴等小零件，避免在野外拆装时零件遗失，整体结构可靠性高，维护成本极低，可适应-40℃到60℃的极端环境温度，不会因低温脆断或高温软化失效。

　　设计过程中针对卡爪的断裂力做了反复校核，保证卡爪的锁紧力足以抵抗强风、暴雨冲击不会自行脱落，同时在弹丸出膛的冲击力下能顺利断裂，不会对弹丸初始飞行姿态造成过大干扰。卡扣的拨杆做了防滑纹理设计，炮手佩戴战术手套时也能顺利操作扳动，不需要摘下手套，提升低温环境下的操作便利性。基座与炮管接触的端面做了橡胶密封圈嵌槽，加装密封圈后可实现IP67级别的防水防尘效果，即使在暴雨环境下长时间放置，也不会有水分渗入炮管内部。
