60mm口径迫击炮弹尾翼稳定装置结构

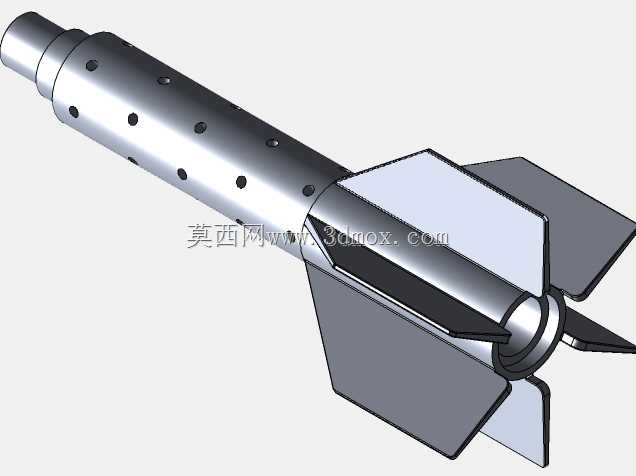

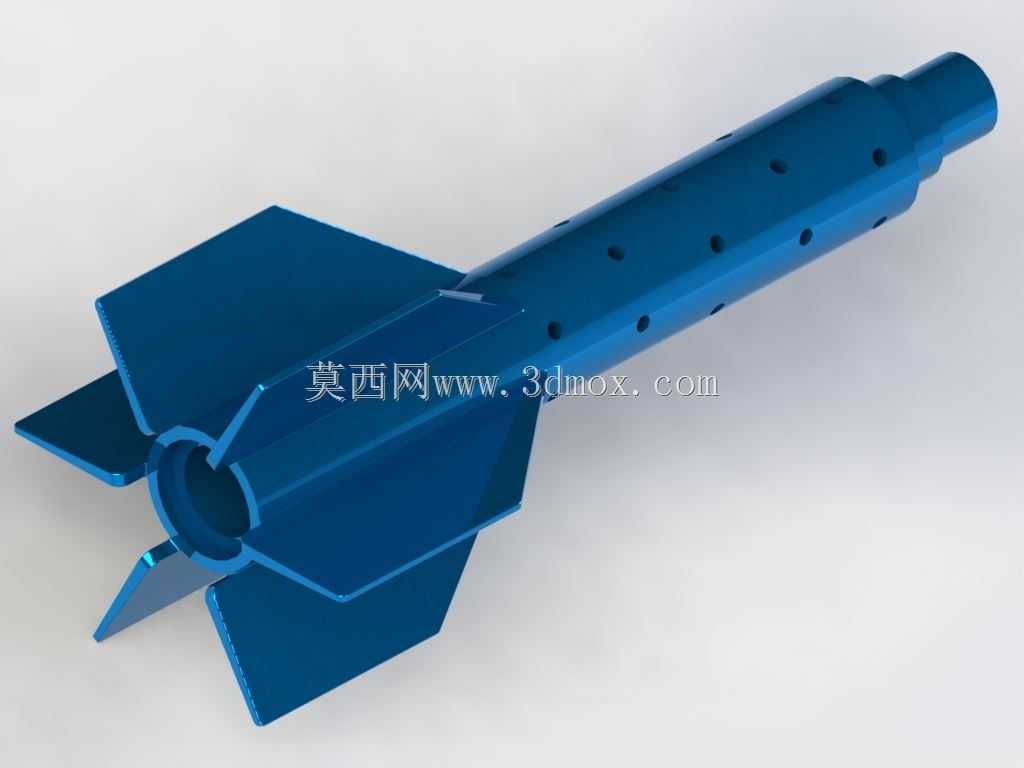

　　迫击炮作为步兵分队伴随支援的曲射火力装备，其弹药的飞行稳定性直接决定射击精度与打击效能，而炮弹尾部的稳定装置是保障弹丸出膛后沿既定弹道稳定飞行的核心部件。这款适配60mm口径迫击炮的弹体稳定装置，采用尾翼式稳定结构设计，区别于线膛炮的自旋稳定方案，适配滑膛迫击炮无膛线赋予弹丸旋转力矩的发射特性，通过尾翼产生的空气阻力矩修正弹丸飞行过程中的姿态偏航，确保弹丸头部始终朝向弹道切线方向，避免弹体翻滚带来的射程衰减与命中偏差。从结构设计逻辑来看，该稳定装置整体为同轴回转体布局，主体段为空心薄壁圆筒结构，筒身沿周向均匀分布多组径向通孔，这类孔位一方面用于减重，降低稳定装置整体质量占比，将更多质量配额留给战斗部装药与引信模块，

　　另一方面可在弹丸飞行过程中导通部分气流，平衡筒体内外压差，减少高速飞行时的涡流阻力。尾部均匀布置六片后掠式翼片，翼片与主体圆筒采用一体化加工成型结构，避免装配式翼片在发射高过载条件下出现连接松动、翼片脱落的故障；翼片后掠角度经过气动仿真优化，既能够在亚音速飞行段提供足够的稳定力矩，又不会产生过大的飞行阻力影响射程。翼片根部与筒体连接处做了大圆角过渡处理，分散发射瞬间的冲击应力，避免应力集中导致的翼片断裂故障。稳定装置前端设置有同轴定位轴段，轴段直径与弹体尾部的安装内孔精准匹配，装配时可直接插入弹体尾部定位，配合周向的销钉孔位实现径向周向双固定，确保发射时稳定装置与弹体不会出现相对转动或轴向窜动；前端轴段的端面设置有环形定位凸台，

　　装配时凸台与弹体尾部端面紧密贴合，保证稳定装置与弹体的同轴度误差控制在极小范围内，避免因同轴度偏差带来的气动偏心，影响弹丸飞行稳定性。从安装边界来看，该稳定装置最大外径受迫击炮身管内径约束，整体外廓尺寸严格适配60mm迫击炮的身管通径，翼片外沿与筒身的径向高度差经过精准核算，装填时翼片不会与身管内壁发生剐蹭，同时出膛后翼片能够完全展开在气流中发挥稳定作用；筒体内部的通孔直径适配迫击炮弹的基本药管与附加药包安装空间，不会干涉发射药的装填与点火传火路径。在实际作战应用场景中，这类稳定装置需要承受迫击炮发射时的瞬时高过载，以及炮口处高温高压火药燃气的冲刷，因此结构设计时充分考虑了强度冗余，筒体壁厚与翼片厚度经过力学仿真校核，

　　在最大膛压工况下不会出现塑性变形，同时材料选型适配常规弹药的加工工艺，可通过精密铸造配合少量机加工完成批量生产，制造成本可控，适配常规弹药的大批量列装需求。不同于大口径榴弹的自旋稳定结构，迫击炮弹的尾翼稳定装置不需要配合膛线的导转结构，整体结构更简单，勤务性更好，在日常存储与运输过程中，一体化的尾翼结构不容易出现磕碰变形，减少了战前检查的工序耗时。在弹道飞行过程中，该稳定装置的翼片布局能够让弹丸在全弹道段保持合适的稳定储备量，既不会因为稳定力矩过大导致弹丸追随弹道切线的响应过慢，出现弹着点偏差，也不会因为稳定力矩过小导致弹丸在横风作用下出现姿态失稳。筒身的径向孔位除了减重与压差平衡作用外，部分孔位还可作为传火孔，在发射时让部分火药燃气进入筒体内部，点燃尾部的附加药包，保障发射药的均匀燃烧，稳定初速，进一步提升射击密集度。从三维建模的角度来看，该部件的建模重点在于回转体主体与翼片的曲面过渡处理，需要保证翼片的翼型曲面光滑连续，避免出现建模棱角导致的气动仿真误差，同时所有孔位的位置度需要严格符合装配要求，确保与弹体、药管的配合精度。
