Hirtenberger迫击炮弹假引信结构三维建模

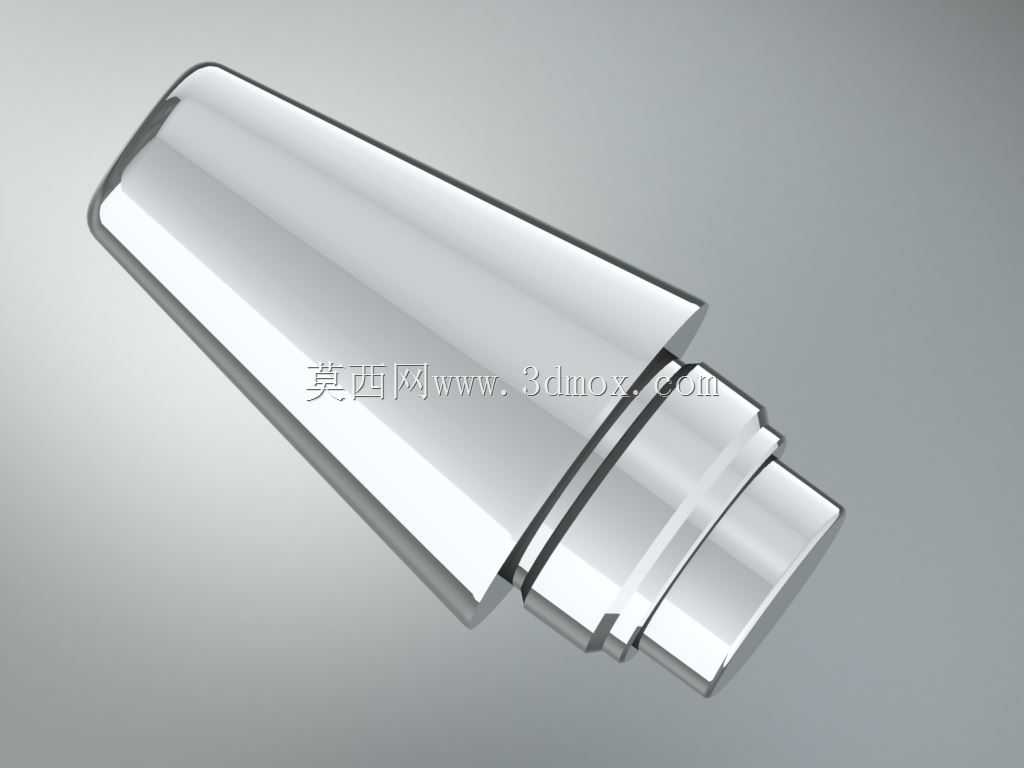

　　在迫击炮弹药的日常训练、勤务操作以及教学演示场景中，实装引信存在安全风险高、管控要求严、损耗成本大的问题，假引信作为替代部件，承担着模拟实弹引信装配状态、保障训练操作流程与实装完全一致的核心作用，这款Hirtenberger迫击炮弹假引信的三维结构，完全匹配60mm口径迫击炮训练弹的头部安装接口，可直接用于训练弹的头部装配，还原实弹引信与弹体的配合公差、安装行程以及外部轮廓特征，让参训人员在引信安装、弹药检查、装填操作等环节获得与实装完全一致的操作手感，不会因为模拟件的尺寸偏差形成错误的操作肌肉记忆。从结构设计逻辑来看，该假引信完全复刻了同型实引信的外部安装基准，整体采用回转体结构布局，主体为大直径圆柱段与弹体头部引信室配合，

　　配合段的外径公差严格控制在与实引信一致的范围内，保证装入弹体引信室后不会出现旷量或者卡滞，圆柱段末端设计有两道环形定位槽，对应弹体引信室内部的固定卡销结构，安装时旋转到位后卡销卡入槽内即可实现周向与轴向的双向定位，和实弹引信的锁定逻辑完全一致，不需要额外修改弹体的固定结构即可直接替换使用。假引信的头部采用多段阶梯轴收窄设计，最前端的小直径圆柱段模拟实引信的头部保护帽轮廓，中间的过渡轴段对应实引信的装定环位置，虽然作为训练用假引信不需要实现实际的引信装定、起爆功能，但外部轮廓的完全复刻可以让教学过程中清晰展示引信的外部结构分区，帮助参训人员识别引信的不同功能部位，理解实弹引信的结构布局。在外形尺寸与安装边界的把控上，

　　该模型严格遵循同型迫击炮弹药的引信安装规范，整体轴向长度与实引信完全一致，装入弹体后不会突出弹体头部过多或者缩进引信室，保证弹体的整体质心位置与配装实引信时的偏差控制在训练允许范围内，避免影响训练过程中弹道模拟的准确性，外表面全部采用光滑圆弧过渡，没有尖锐棱角，既符合金属切削加工的工艺要求，也能避免训练操作过程中划伤操作人员，同时光滑的外轮廓也和实引信的表面处理状态保持一致，还原实弹的外观识别特征。从应用场景拓展来看，该结构除了用于实装操作训练外，还可以用于弹药结构教学的教具制作、迫击炮训练弹的配套零部件生产、弹药勤务流程的模拟演练，在三维建模过程中，所有的回转面同轴度公差、定位槽的宽度与深度尺寸、

　　阶梯轴的过渡圆角都按照实装的加工精度要求进行还原，模型的实体结构没有多余的非功能特征，既可以直接用于3D打印制作实物样件，也可以导入动力学仿真软件中，模拟引信与弹体装配后的受力状态，验证训练弹在装填、发射过程中引信部位的连接可靠性，避免训练过程中出现引信脱落、卡滞等故障影响训练安全。不同于实弹引信需要考虑发火机构、保险机构、传爆序列等复杂内部结构，假引信的内部采用实体填充设计，在保证外部轮廓与安装接口完全匹配的前提下，大幅简化了内部结构，降低了加工制造的难度与成本，同时实体结构的抗冲击性能更好，能够承受迫击炮训练弹发射过程中的过载冲击，重复使用率远高于带有复杂内部机构的模拟引信，适合在高频次的日常训练中大量使用。在结构细节处理上，定位槽的边缘设计有微小的导入倒角，安装时可以引导卡销顺利滑入槽内，降低安装对位的难度，大直径圆柱段的尾部也设计有导入锥角，插入引信室时可以自动找正，不需要反复调整角度即可快速装配到位，这些细节设计完全参照实引信的装配工艺要求，保证操作体验与实装没有差异。
