120mm口径船尾迫击炮弹结构设计

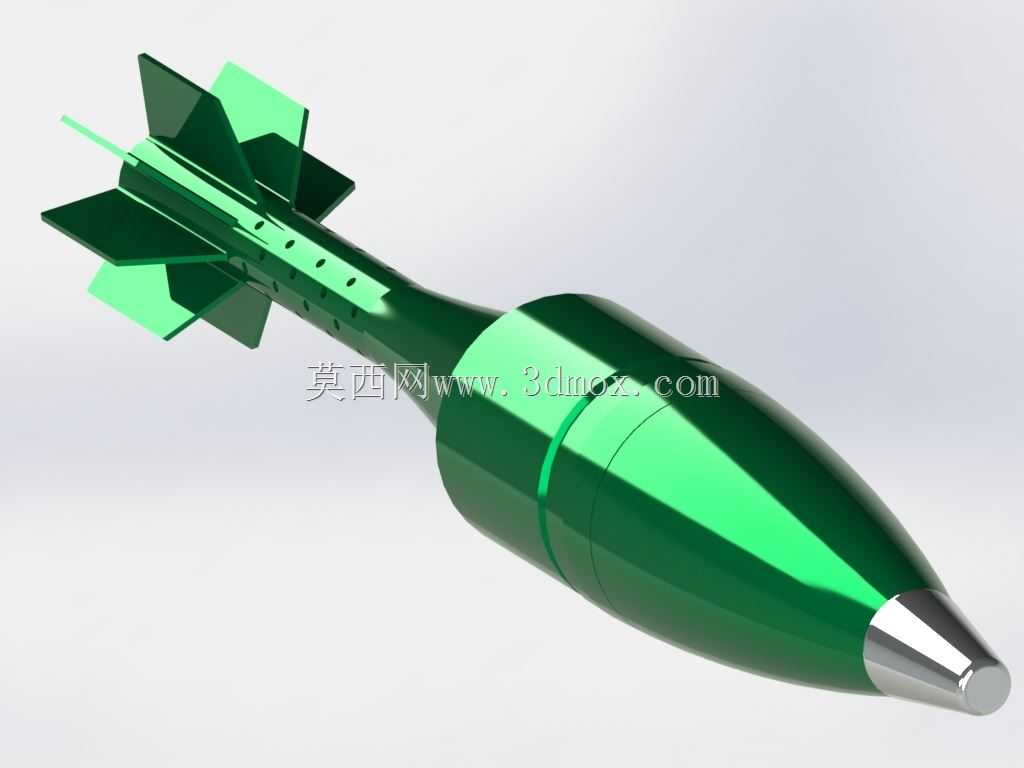

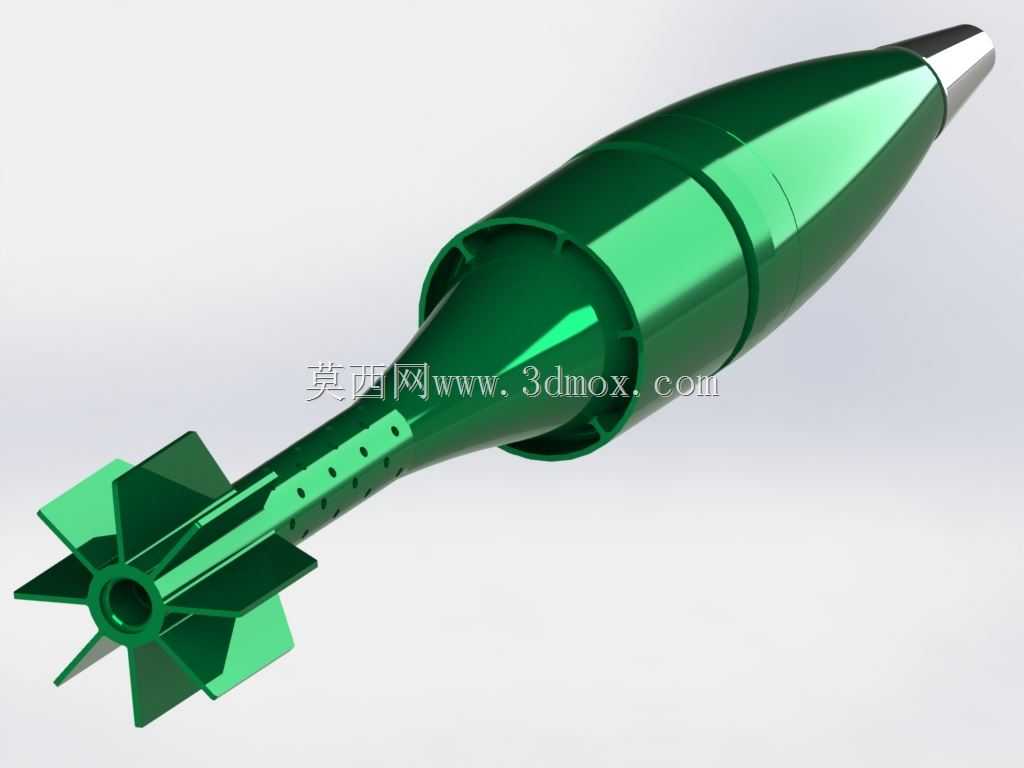

　　这款120mm口径船尾迫击炮弹的三维结构设计，核心围绕步兵营属伴随火力的实际作战需求展开，区别于普通榴弹的流线型尾部设计，船尾结构的采用是为了适配迫击炮大角度曲射的弹道特性，在亚音速飞行段有效降低弹体尾部的涡流阻力，让全弹道的飞行稳定性得到切实提升，尤其是在高海拔、低气压的作战环境下，这种结构带来的射程增益与精度保持效果会更加明显。从结构设计的逻辑来看，整个弹体分为战斗部、引信衔接段、船尾收缩段、尾翼稳定组件四个核心部分，战斗部采用变壁厚的回转体结构，弹壁厚度从头部向尾部逐步递减，既保证了弹体碰击目标时的头部强度，也能让装药腔的容积得到最大化利用，适配常规杀伤爆破装药的装填需求，弹体外壁预制的等距凹槽是为了控制爆炸时的破片形成规律，

　　让有效杀伤范围内的破片分布密度更均匀，避免出现破片过大或过小的问题。船尾段的收缩角度控制在8到10度区间，这个角度区间是经过大量弹道仿真验证的最优范围，角度过小会导致弹体尾部长度过长，挤占装药与尾管的安装空间，角度过大则会让气流在弹尾过早分离，反而增大飞行阻力，收缩段与圆柱弹身的衔接处做了R3的圆角过渡，避免应力集中带来的结构强度问题，也能减少局部气流扰动对弹道的干扰。尾翼部分采用六片对称布置的后掠式稳定翼，翼片与尾管采用一体化注塑+金属嵌件的结构设计，每片尾翼的后掠角为15度，既可以保证弹体出炮口后快速获得旋转稳定力矩，也能避免翼片在发射过程中受火药燃气冲击出现变形，翼片边缘做了0.5mm的倒角处理，消除加工毛刺带来的气动干扰，

　　尾管内部设计有基本药管与附加药包的定位卡槽，能够兼容不同射程需求下的装药号数调整，尾管端部的闭气环槽尺寸严格适配120mm迫击炮的炮膛内径，保证发射时火药燃气的闭气效果，避免初速出现过大离散。从安装边界来看，整个弹体的最大外径严格控制在119.8mm到119.9mm之间，与炮膛的配合间隙控制在0.1mm到0.2mm区间，既保证装填时的顺畅性，不会出现卡弹问题，也不会因为间隙过大导致火药燃气泄漏影响初速稳定性，全弹长度控制在680mm左右，适配现役120mm迫击炮的装填空间，不需要对现有发射装备做任何改装即可直接使用。弹体头部的引信衔接螺纹采用通用的M52×2规格，能够兼容触发、近炸、延期等不同类型的引信，

　　不需要对弹体结构做额外修改即可满足不同作战场景的需求，比如打击暴露步兵时采用触发引信，打击掩体目标时采用延期引信，打击集群目标时采用近炸引信。在建模过程中，所有回转面的同轴度公差控制在0.05mm以内，尾翼片的对称度公差控制在0.1mm以内，避免因为加工误差导致弹体出现气动偏心，影响射击精度，弹体内部的装药腔与外部弹壁的同轴度也做了严格控制，保证全弹的质心落在弹体纵轴上，质心位置距离弹顶的距离控制在全弹长度的58%左右，这个位置能够保证弹体在飞行过程中的稳定储备量在15%到20%的合理区间，既不会因为稳定储备量过大导致弹道过于僵硬，修正风偏的能力下降，也不会因为稳定储备量过小导致弹体飞行失稳。尾管与弹体的连接采用螺纹加铆接的双重固定方式，螺纹负责承受发射时的轴向冲击力，圆周均布的三个铆接点负责防止尾管在飞行过程中出现转动，保证尾翼的对称面始终与弹体的设计基准对齐。另外，弹体上的闭气槽、定心部的尺寸都做了冗余设计，能够适应不同加工精度下的装配需求，即使在野外抢修、临时加工备件的情况下，也能保证弹体与炮膛的配合满足发射要求，定心部的宽度设计为25mm，足够的接触长度可以保证弹体在炮管内运动时的导向精度，避免弹体在膛内出现倾斜导致出炮口时初始扰动过大。
