120mm迫击炮弹尾翼稳定装置结构设计

　　在身管压制类弹药的结构设计体系中，尾翼稳定装置是决定滑膛发射弹药外弹道性能的核心部件，尤其对于120mm口径这类中口径迫击炮配属的弹药而言，稳定装置的结构合理性直接决定弹丸出膛后的飞行姿态、落点精度以及终点作用效能。和线膛炮依靠弹带嵌入膛线赋予弹丸旋转稳定的原理不同，滑膛迫击炮发射的弹丸无法获得足够的轴向旋转力矩，必须依靠尾翼式稳定装置产生的空气阻力矩，让弹丸的质心始终位于压心之前，确保全弹道飞行过程中弹轴与弹道切线的夹角维持在允许范围内，避免出现翻弹、偏航、射程缩水等问题。

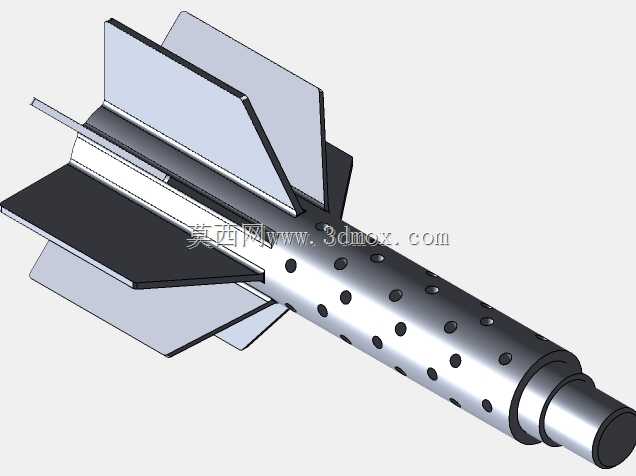

　　这款120mm迫击炮弹稳定装置采用8片方形直翼的布局设计，区别于部分小口径迫弹采用的折叠翼、斜置翼结构，方形直翼的加工工艺性更好，翼面的气动载荷分布更均匀，在亚音速飞行段的稳定力矩输出线性度更高。翼片沿稳定管周向均匀分布，每片翼的安装基准面都与稳定管轴线保持严格平行，相邻翼片的夹角公差控制在极小范围内，避免因翼片安装不对称带来的气动偏心力矩，导致弹丸出膛后出现横向漂移。稳定管主体采用带密集通孔的薄壁圆筒结构，这些通孔并非减重设计的冗余结构，一方面是为了适配迫击炮弹发射时的尾焰泄流需求，发射药包在尾管周边燃烧产生的高压燃气可以通过这些通孔快速均衡压力，避免局部压力过高冲蚀翼根结构；另一方面，均匀分布的通孔可以调整稳定装置整体的质心位置，让整个稳定段的质心尽可能靠近弹体轴线，减小弹丸飞行过程中的转动惯量差，提升姿态修正的响应速度。

　　从安装边界来看，稳定装置的前端设置有与弹体战斗部连接的定位轴段，轴段的直径公差、配合长度都经过匹配计算，装配时可以通过过盈配合加周向点焊的方式与战斗部尾端牢固结合，能够承受发射过程中数千g的轴向过载，不会出现尾翼脱落、移位的故障。稳定管的尾端则设置有延伸的细杆结构，该结构主要用于套装基本药管与附加药包，发射时药包燃烧产生的高速气流从尾端向前流过翼面间隙，在出膛瞬间就能为弹丸提供初始的稳定力矩，避免弹丸在炮口段因初始扰动出现章动过大的问题。

　　在实际作战应用场景中，120mm迫击炮作为营属伴随压制火力，往往需要在复杂地形、恶劣气象条件下执行射击任务，这就要求尾翼稳定装置具备足够的环境适应性。方形翼片的前缘做了微小的倒角处理，既可以减小飞行过程中的空气阻力，也能避免勤务处理过程中翼片边缘磕碰变形——如果翼片出现微小的弯折变形，就会破坏整个稳定装置的气动对称性，直接导致弹丸的落点散布增大。翼片与稳定管的连接采用一体化加工成型的结构，而非后期焊接装配，从根源上避免了焊接应力带来的翼片变形问题，同时也提升了翼根部位的结构强度，在弹丸飞出炮口、穿过植被或浅覆盖层时，翼片不会因为轻微剐蹭出现断裂。

　　从设计思路的迭代角度来看，早期的同口径迫弹稳定装置多采用6片翼片布局，稳定力矩的余量相对有限，在高海拔地区空气密度降低的环境下，容易出现稳定不足的问题；而8片方形翼的布局在不明显增大全弹气动阻力的前提下，将稳定力矩储备提升了近30%，能够在-40℃到+50℃的环境温度区间、海拔0到5000米的气压范围内，保证弹丸的飞行稳定性。稳定管上的通孔排布经过气动优化，孔位避开了翼片的安装根部，不会对翼根的结构强度造成削弱，同时通孔的直径、间距经过反复验算，既满足燃气泄流的通流面积要求，也不会因为开孔过多导致稳定管的刚度下降，承受发射过载时出现管体变形。

　　在结构细节处理上，每片尾翼的后缘都与稳定管尾端保持一定的距离，形成了一个气动阻尼腔，当弹丸出现微小章动时，这个阻尼腔可以产生额外的阻尼力矩，快速衰减弹丸的摆动幅度，让弹丸在出膛后100米距离内就能进入稳定飞行状态，有效缩短弹丸的章动段距离，提升近距离射击的精度。稳定装置的整体质心设计在靠近弹体连接端的位置，这种质心前置的布局可以进一步提升稳定裕度，即使弹丸在飞行过程中遭遇横向阵风干扰，也能快速恢复到正确的飞行姿态，不会出现弹道偏离的问题。和同类型的稳定装置相比，这款结构的零件数量更少，没有多余的活动部件，勤务处理时不需要额外的组装、调试步骤，弹丸装配完成后即可直接装填使用，非常适合前线部队的快速作战需求，同时一体化的结构也降低了生产加工的难度，适合大批量制造列装。
