24V北约军用车辆跨接启动插座装置

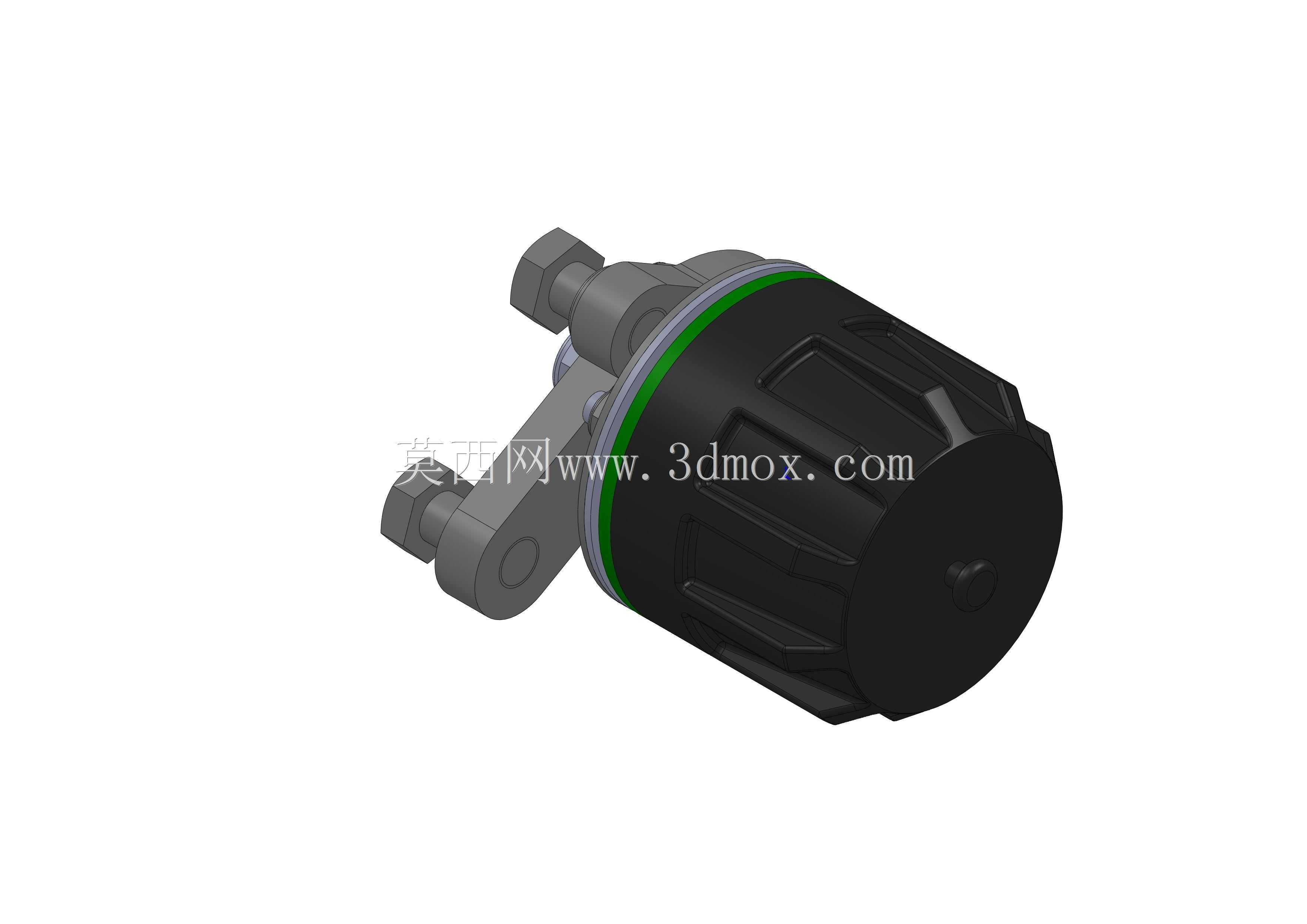

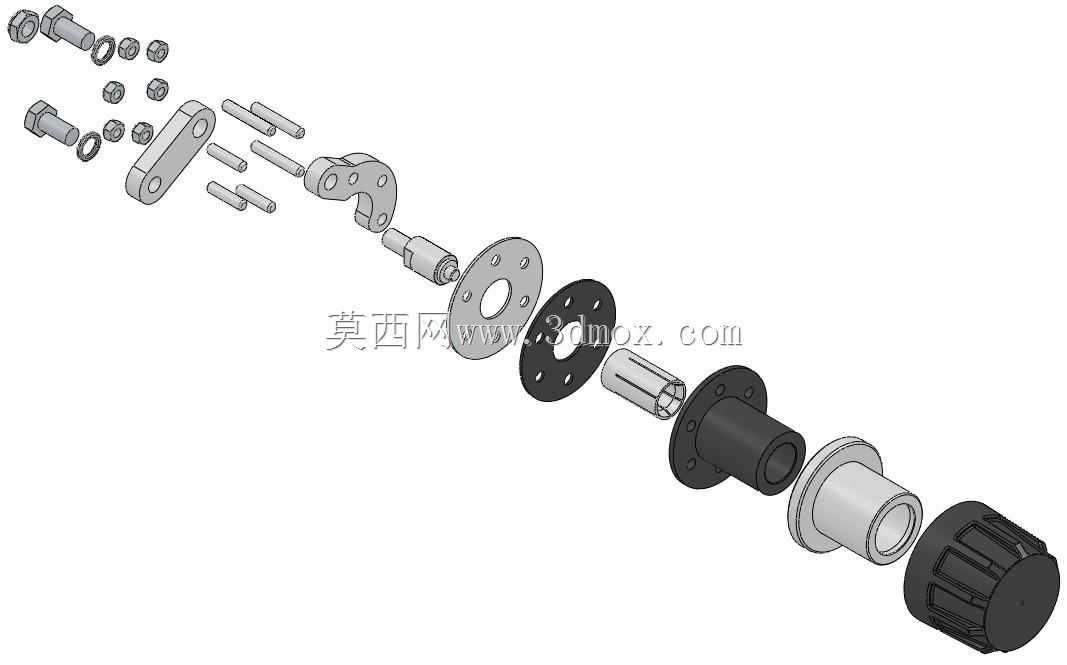

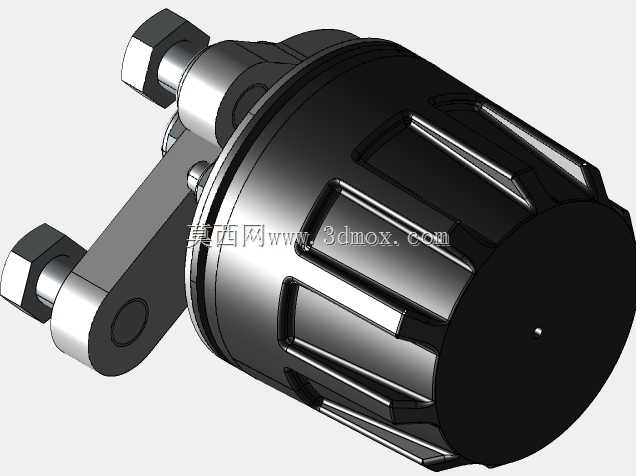

在军用车辆野外作业、战地应急保障场景中，车辆亏电无法自主启动是高频出现的突发状况，常规民用搭电装置无法适配北约军用车辆的供电接口标准，也难以承载大电流启动时的瞬时负载，这款1000A额定电流的启动插座跳线装置，正是针对这类跨车应急启动需求开发的专用连接部件。从结构设计来看，装置主体采用圆柱式密封壳体结构，壳体表面设置防滑棱纹，方便操作人员戴战术手套时快速插拔对接，接口端的双接线柱采用大截面导电铜材加工，表面做防氧化镀层处理，能承载1000A额定电流通过时的热负荷，避免大电流工况下出现接线柱烧蚀、接触压降过大的问题。壳体与接线端之间设置多层密封胶圈，可满足野外扬尘、降雨、泥泞环境下的防护要求，不会因异物进入导致接触不良或短路故障。安装端采用铰接式固定耳结构，两个带孔的连接耳可通过螺栓固定在车辆车身的预设安装位上，铰接结构允许插座在一定角度内微调，避免车辆行驶过程中振动导致安装部位应力集中断裂，同时也能在对接插头时提供一定的容错角度，降低操作人员对接时的对位难度。实际使用时，该插座可通过配套跳线连接其他车辆的供电输出端，无需拆解车辆原有供电线路，即可快速实现跨车启动供电，适配所有采用北约24V供电标准的军用轮式、履带式车辆，解决了战地环境下不同型号车辆之间应急电源互通的问题。设计过程中充分考虑了军用场景的粗暴使用需求，壳体采用高强度工程塑料注塑成型，抗冲击、耐低温、抗老化性能满足军标要求，即使从1.5米高度跌落至硬质地面也不会出现壳体开裂、内部构件移位的问题。接线柱与内部导电排采用一体式压接结构，相比螺纹连接结构能降低接触电阻，减少大电流通过时的发热，连续通过额定电流时壳体表面温升控制在安全范围内，不会烫伤操作人员，也不会对周边的线束、塑料部件造成热损伤。整体外形紧凑，安装边界占用空间小，可直接替换车辆上原有同规格启动插座，无需对车身安装位进行二次加工，适配性较强。
