立式带安装法兰电磁执行器件结构设计

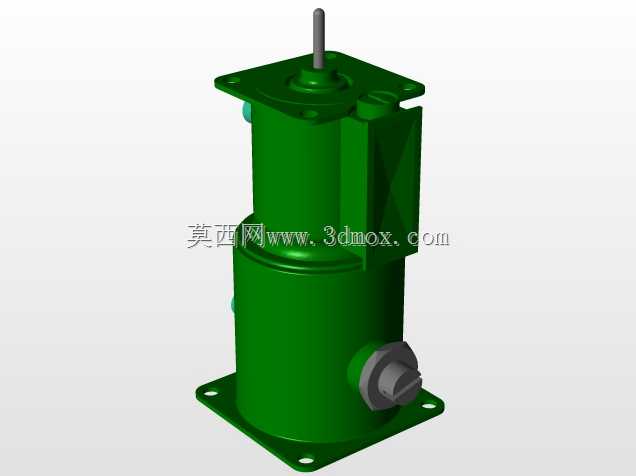

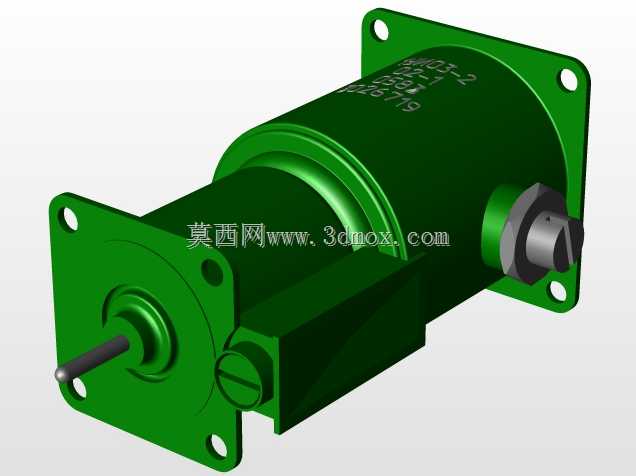

这款立式结构的电磁驱动执行器件，在工业流体控制、自动化生产线工位切换、小型机电设备的动作执行环节有着广泛适配性，常作为气动管路、液压支路的通断控制核心部件，也可用于小型工装夹具的锁紧驱动单元，在轻工机械、纺织设备、小型液压站的配套组件中十分常见。从结构设计来看，整体采用上下双法兰的安装布局，底部方形法兰预留四个对称安装孔，可直接通过螺栓固定在设备安装基面，安装孔的孔位公差按照通用工业安装标准设计，适配多数常规安装基座的孔距要求，顶部的方形法兰用于输出端的防护与外接部件连接，输出轴从顶部法兰中心伸出，轴径尺寸匹配常规的连杆、拨叉类传动件，无需额外定制转接件即可完成装配。器件主体采用圆柱形筒体结构，筒体内部集成电磁线圈、动铁芯、复位弹簧等核心组件，筒体侧面预留的接线端口采用侧置式设计，接线方向与安装基面平行，可避免设备运行过程中管线弯折干涉，端口的防护结构可阻挡车间内的粉尘、切削液溅入接线腔，适配多数机加工车间的常规作业环境。设计过程中优先考虑了安装空间的适配性，整体筒体直径控制在常规安装位的预留尺寸范围内，上下法兰的外伸尺寸经过反复校核，既保证安装固定的结构强度，又不会占用过多周边设备的布置空间，输出轴的伸出长度满足常规执行行程需求，不会出现行程不足或是伸出过长导致的磕碰问题。筒体外部的加强筋结构从顶部法兰延伸至筒体中部，可提升器件在长期振动工况下的结构稳定性，避免安装法兰与筒体连接处出现应力开裂，侧置接线端的旋钮式防护盖无需工具即可徒手开启，方便现场运维人员快速完成接线作业。从实际使用场景出发，这款器件的安装基面平整度要求不高，底部法兰与安装面之间可通过调整垫片找平，适配不同加工精度的设备安装位，输出轴的径向跳动量控制在工业执行器件的通用公差范围内，可保证长期动作过程中的传动精度，不会出现动作卡滞、到位偏差的问题。
