抛物槽式太阳能热真空集热管结构设计

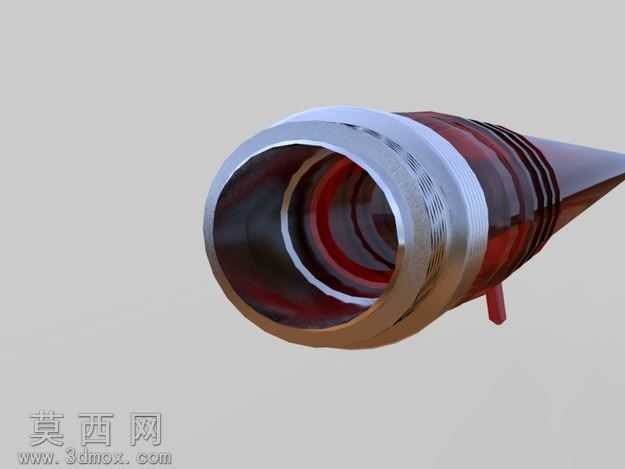

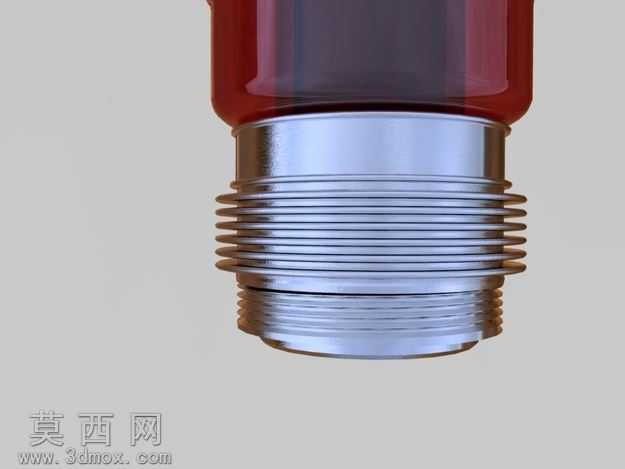

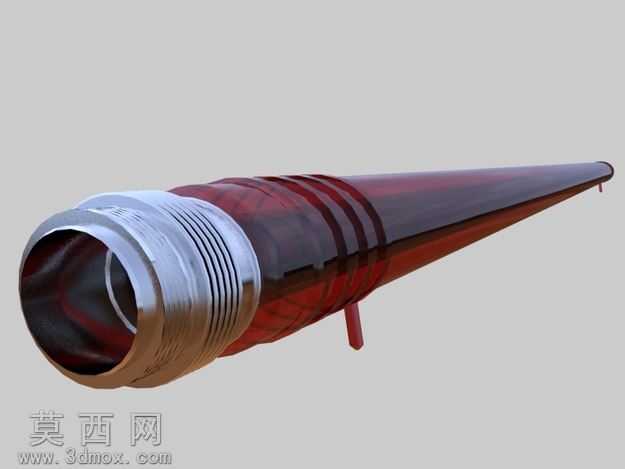

本模型针对抛物槽式太阳能光热利用场景开展三维设计，完整还原太阳能热真空集热管的核心结构与外观特征。建模阶段首先梳理产品的功能逻辑：作为光热转换的核心部件，集热管需要实现太阳光高效捕获、热能低损传导、结构长期稳定的核心目标，因此建模从内到外逐层搭建结构体系。首先构建内金属吸热管主体，采用回转体建模命令生成等径直管结构，端部设计多道环形密封螺纹结构，通过螺旋扫描命令精准切削出螺纹牙型，保证端部连接的密封精度，同时在管身侧方建模出小型支撑支脚结构，用于集热管在抛物槽支架上的定位固定，支脚与管身的连接位置做圆角过渡处理，避免应力集中。内管外层包覆选择性吸收涂层，建模时通过曲面偏移命令生成均匀厚度的涂层实体，还原铝氮化铝/铝涂层的包覆结构，该层结构是实现高太阳吸收率、低热发射率的核心，建模时严格保证涂层与内管外壁的完全贴合，无间隙无错位。外层为高硼硅玻璃外管，采用透明材质参数设置，通过回转命令生成等壁厚玻璃管结构，玻璃管与金属内管之间预留真空夹层空间，还原真空隔热的结构设计，玻璃端部与金属端盖的封接位置做阶梯式配合结构，保证真空腔体的密封可靠性。渲染阶段针对不同部件匹配对应材质：金属端盖采用拉丝金属材质，调整金属粗糙度参数还原金属机加工后的哑光金属质感，螺纹位置做细微的凹凸纹理映射，还原螺纹加工的细节特征；玻璃外管采用高透玻璃材质，设置合适的折射率与透明度参数，添加轻微的环境反射效果，还原高硼硅玻璃通透、低反射的光学特性；吸热涂层采用深色调选择性涂层材质，调整漫反射参数突出涂层的高吸收特性；管身的环形加固筋采用深红色耐高温涂层材质，与金属端盖形成视觉区分。整体模型装配时严格对齐各部件的同轴度，还原集热管长径比大的结构特征，端部的开口结构完整呈现内部的腔体构造，侧方支脚的位置、角度均按照实际安装需求设置，模型可直观展示真空集热管的双层同轴结构、密封连接结构、安装定位结构，清晰呈现抛物槽集热系统核心部件的构造逻辑，可用于光热设备结构展示、安装原理演示、相关产品设计参考。
