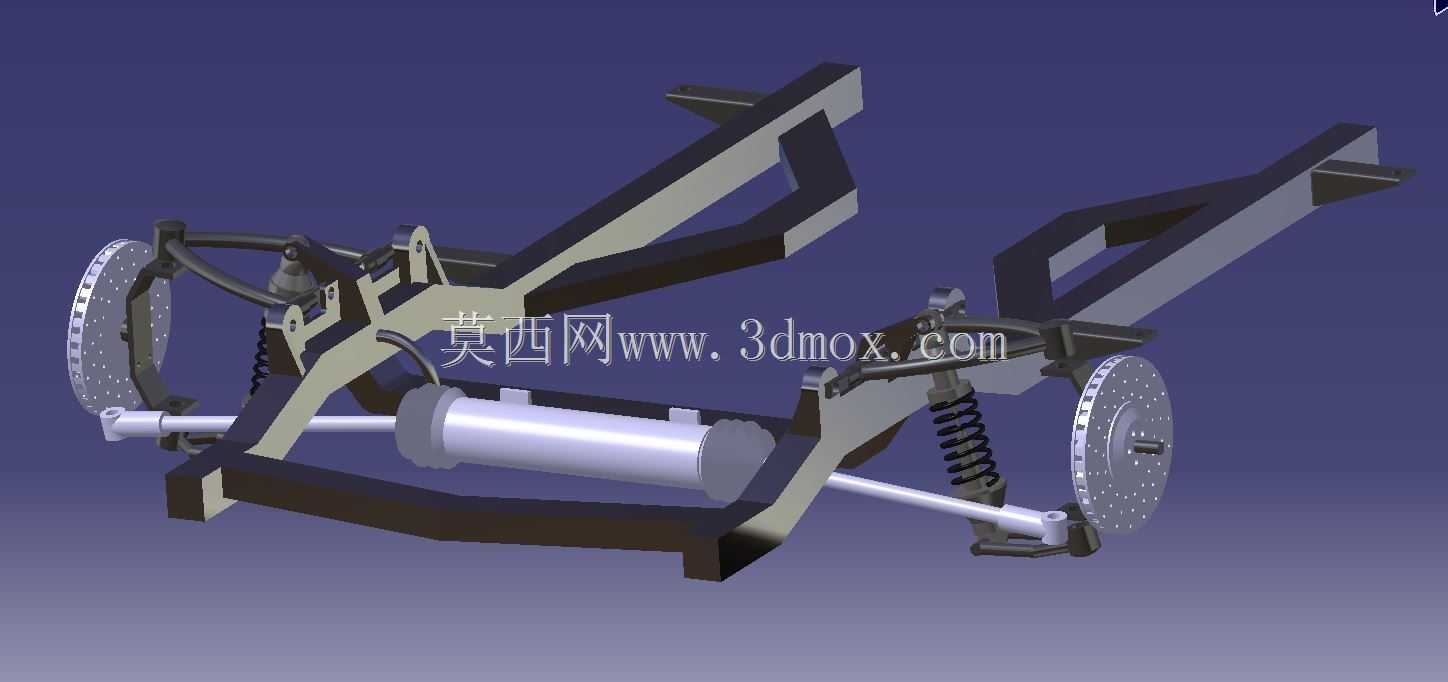

雪佛兰乘用车底盘悬架行走系统结构

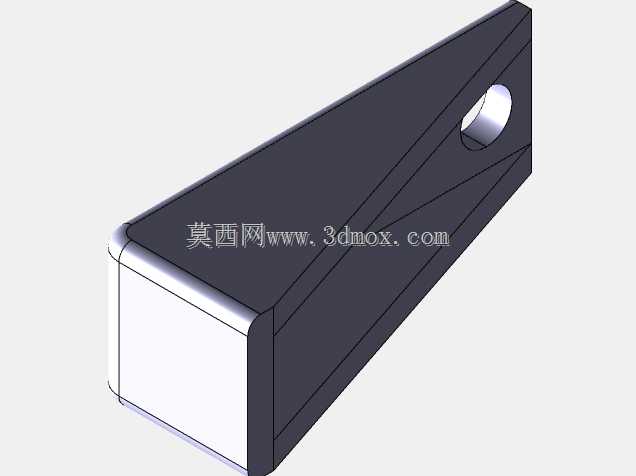

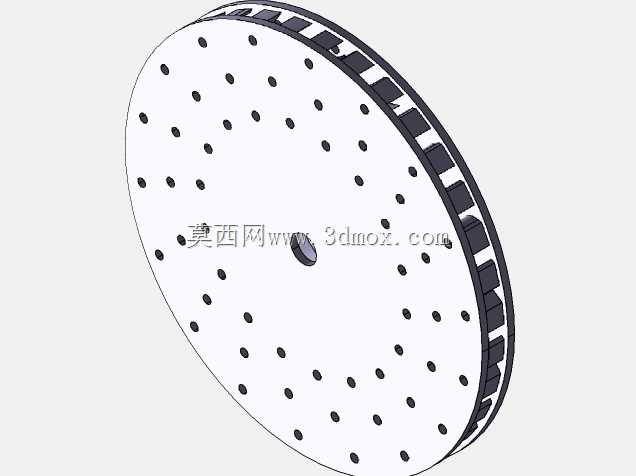

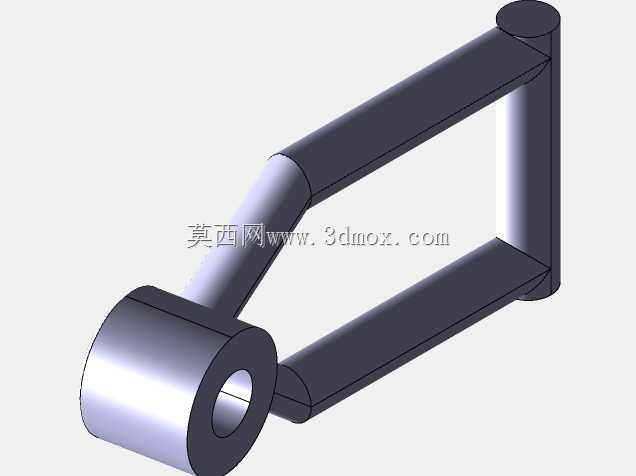

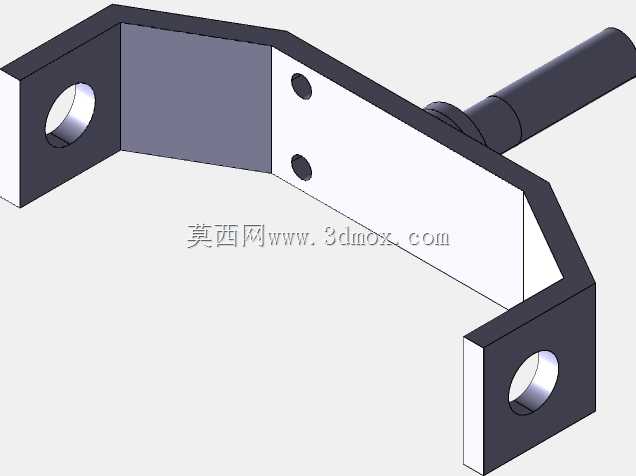

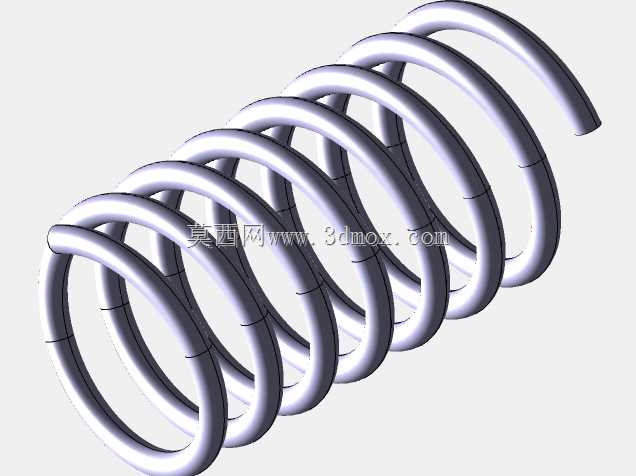

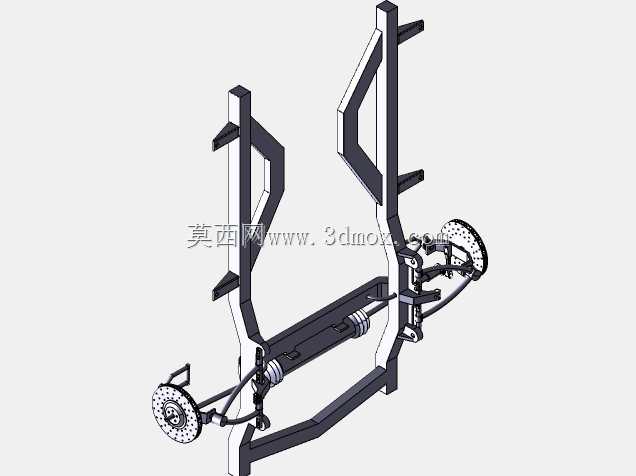

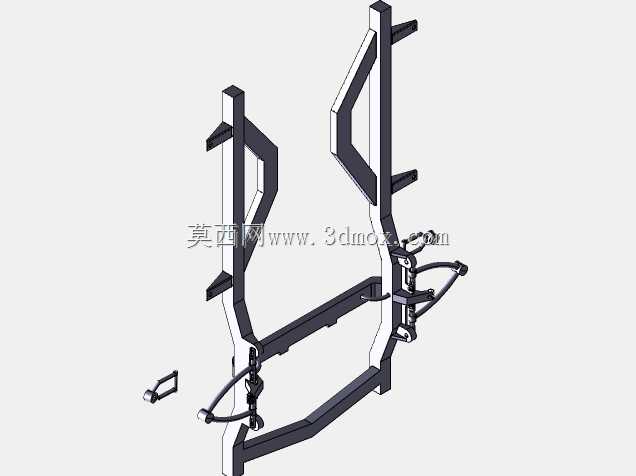

该底盘结构覆盖乘用车前副车架承载段、双轮边悬架与制动总成的完整装配关系，可直接用于整车总布置阶段的底盘硬点校核、悬架运动学仿真分析，也能作为同级别车型底盘逆向开发的参考基准，适配紧凑型家用轿车、入门级皮卡的底盘架构选型场景，在整车研发流程中，可帮助结构工程师快速确认轮边部件与车架的安装间隙，规避转向过程中轮胎与轮罩、悬架摆臂与副车架的运动干涉问题。从功能特性来看，这套结构集成了不等长摆臂式独立悬架、螺旋弹簧与阻尼筒一体式减震总成、通风盘式制动单元，副车架采用变截面冲压焊接结构，兼顾纵向承载刚度与横向抗扭性能，轮边制动盘的安装法兰面预留了标准轮毂轴承装配位，可适配多数家用前驱车型的半轴连接接口，减震器上支座的安装角度经过匹配调校，能在压缩与回弹行程中保持阻尼力输出方向与车轮跳动轨迹一致，减少侧向力对减震器油封的异常磨损。设计过程中优先考虑了部件的装配工艺性，副车架的各安装支耳均预留了标准螺栓过孔与定位销孔，不需要额外加工即可完成摆臂、转向机、稳定杆的预装，轮边制动盘的通风道方向按照车辆前进时的散热流向设计，能在连续制动工况下带走更多摩擦热量，降低制动热衰减风险。安装边界方面，副车架前后安装点的间距符合紧凑型乘用车的前舱布置要求，轮距参数适配175-195mm宽度的家用轮胎，减震器总成的最大压缩行程预留了足够的缓冲空间，在满载极限工况下不会出现弹簧并圈、减震器触底的问题，摆臂的各铰接点位置经过运动学优化，车轮跳动时的前束、外倾角变化量控制在民用车型的合理区间，能兼顾直线行驶稳定性与过弯时的轮胎接地性能。这套结构的三维数模完整保留了各部件的装配约束关系，可直接导入多体动力学软件进行悬架K&C特性仿真，也能用于底盘零部件的轻量化拓扑优化参考，帮助设计人员在保证结构强度的前提下削减非承载区域的材料厚度，实现底盘整备质量的降低。
