Φ100无制动旋转万向脚轮结构设计

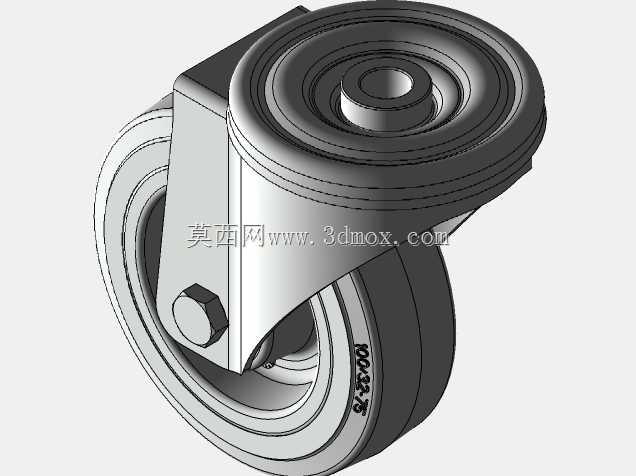

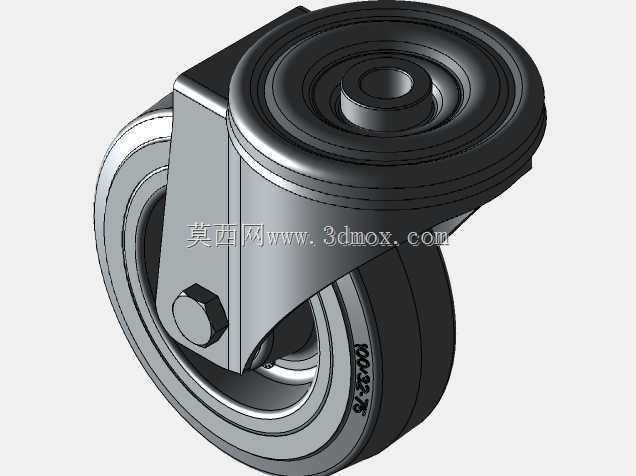

　　这款Φ100规格的旋转脚轮，是轻型移动设备行走支撑场景中应用极广的通用部件，日常在车间周转小车、轻型仓储货架、小型实验台架、商用移动展柜、医疗辅助推车等场景中都能见到同结构产品的身影，核心作用是为承载主体提供灵活的水平移动能力，同时兼顾转向的随动性，无需额外配置转向驱动结构，依靠人力推动即可完成任意方向的位置调整。从结构设计逻辑来看，这款脚轮采用无制动器的纯旋转支撑结构，轮架部分采用折弯成型的金属支架，顶部设置旋转回转副，支架与轮体的连接采用螺栓销轴固定，轮体本身采用带弧度的胎面设计，接触地面时的压强分布更均匀，滚动过程中遇到微小的地面凸起或缝隙时，不会出现卡滞或跳动过大的问题，适配环氧地坪、水泥地面、

　　瓷砖地面等多种常见的室内铺装场景。设计过程中首先明确了100Kg的额定承载边界，轮径选定为100mm，这个尺寸的轮体在滚动阻力与安装高度之间做了平衡：轮径过小会导致滚动阻力陡增，推动时需要更大的推力，遇到地面细小杂物时容易被卡住；轮径过大则会抬升设备整体的安装高度，导致设备重心上移，移动过程中的稳定性下降，同时也会占用更多的底部安装空间。轮架的回转结构采用了标准的万向旋转结构，旋转中心与轮体的接地位置预留了合理的偏心距，这个偏心距的取值直接影响转向的灵活度：偏心距过小，转向时需要克服的摩擦力矩更大，转向手感发沉；偏心距过大则会在设备直行时出现轮体左右摆振的问题，推动过程中容易走偏。轮体的安装销轴采用六角头螺栓配合防松结构，

　　长期滚动震动下不会出现松脱的问题，轮体内部集成了自润滑轴承，无需定期加注润滑脂即可长期保持顺畅转动，减少后期维护的工作量。从安装边界来看，这款脚轮的顶部安装位采用平板式安装结构，安装孔位的间距符合轻型脚轮的通用安装尺寸，替换同规格脚轮时无需重新打孔适配，支架的侧向宽度、轮体的旋转避让空间都做了冗余设计，安装后不会与设备底部的其他结构件发生运动干涉。胎面采用的耐磨橡塑材质，滚动过程中噪音低，不会划伤地面，同时具备一定的减震效果，在推送易碎物品或者精密仪器类的承载物时，能过滤掉地面微小颠簸带来的冲击。无制动的结构设计简化了整体结构，降低了故障概率，适合那些不需要长时间固定位置、需要频繁移动调整位置的应用场景，相比带制动的同规格脚轮，

　　转动部位更少，长期使用的可靠性更高，成本也更具优势。建模过程中对轮架的折弯圆角、焊缝位置、轮体的加强筋结构都做了还原，所有配合部位的公差都按照五金冲压件与注塑件的常规加工公差设定，导出的模型可以直接用于设备的整体装配干涉检查，也可以作为选型时的尺寸参考，核对安装高度、回转半径、安装孔位等关键参数，避免选型错误导致的安装适配问题。
