自行车用按压式金属气喇叭结构设计

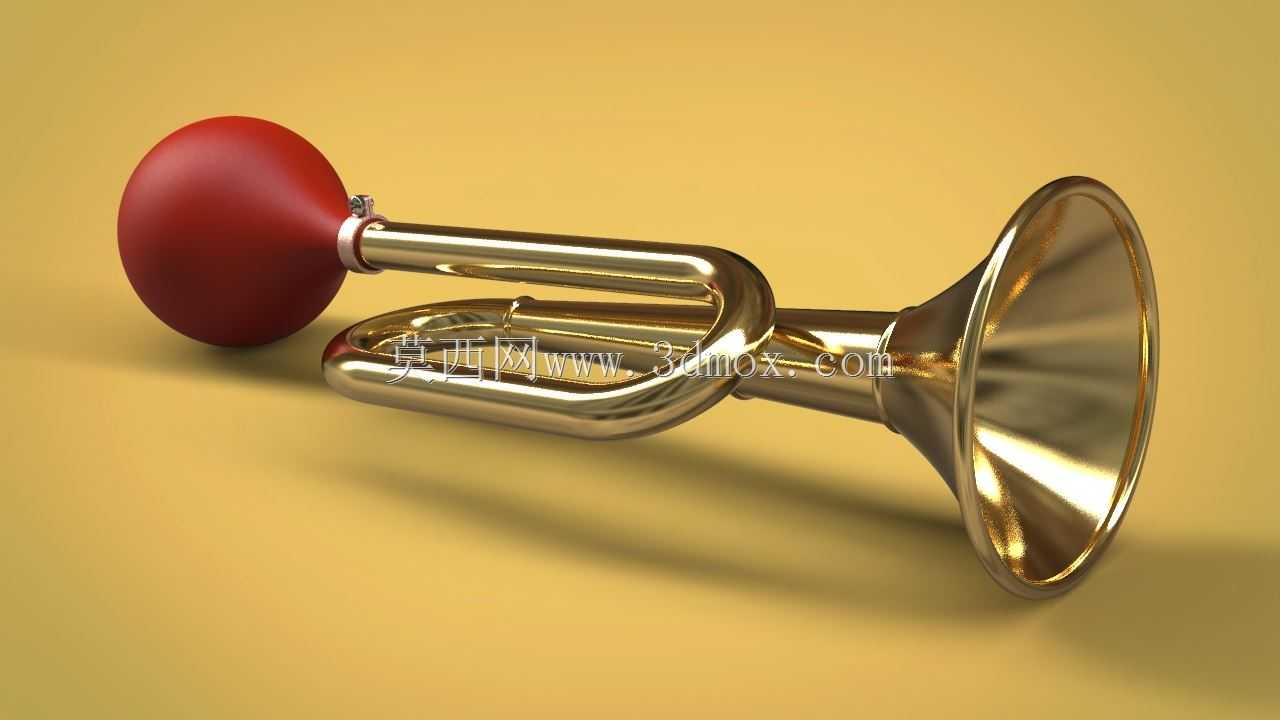

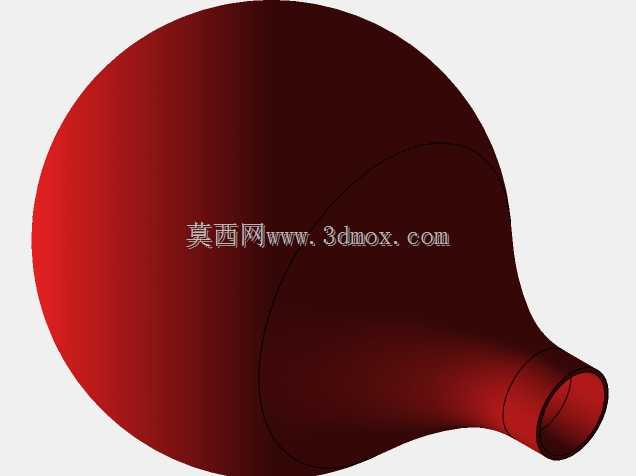

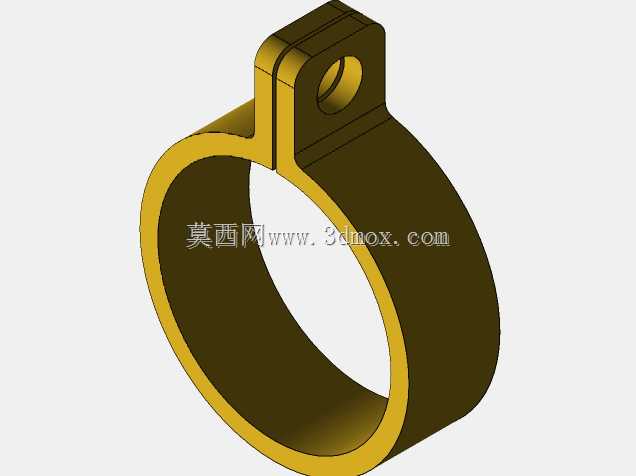

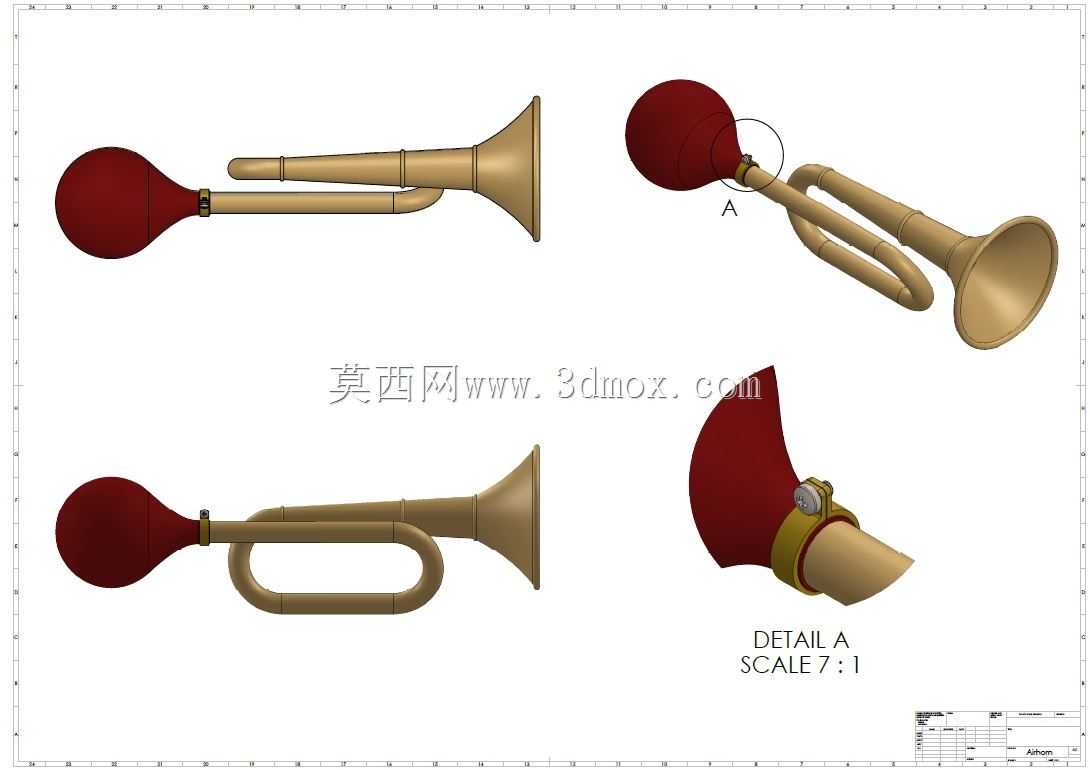

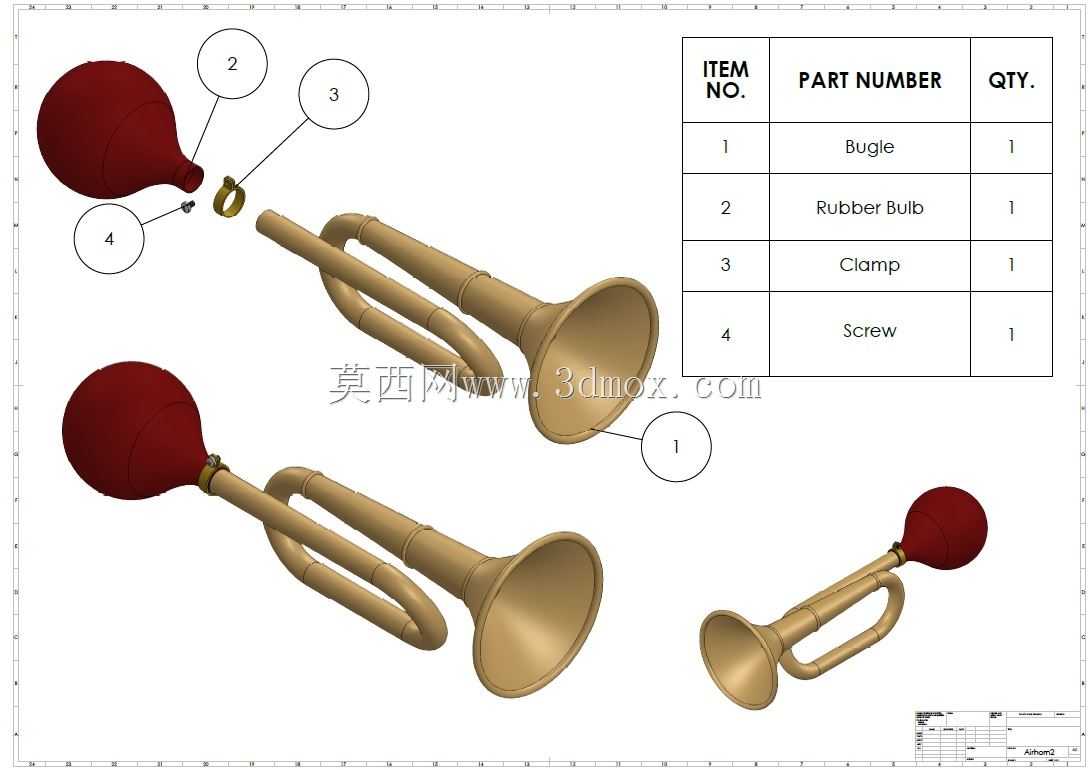

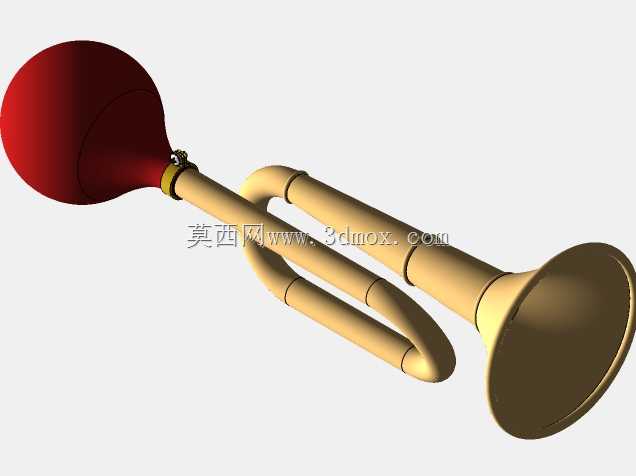

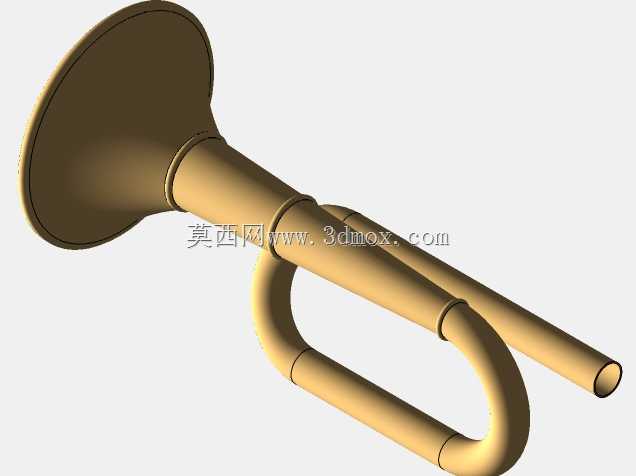

这款按压式气喇叭主要适配通勤自行车、复古休闲单车的车把安装场景，作为骑行过程中的近距离警示部件使用，相比传统电喇叭无需供电，依靠手动按压气囊即可完成发声动作，在雨天、低温等电池易失效的环境下可靠性更强。从结构设计逻辑来看，整体分为三个核心功能段：尾部的橡胶气囊采用半球形结构，按压行程控制在15mm左右，回弹依靠橡胶本身的弹性实现，无需额外加装复位弹簧，减少了装配零件数量，降低长期使用后的卡滞风险；中部的金属管段采用双弯折的流道设计，气流从气囊挤出后经过两次90度左右的转向进入喇叭扩音段，弯折处的圆角半径控制在管内径的1.2倍，避免气流直角冲击产生的紊流抵消声压，同时弯折结构也缩短了喇叭整体的轴向长度，避免安装后突出车把过多剐蹭周边物体；前端的扩音碗采用抛物线锥面结构，壁厚均匀控制在0.8mm，边缘做卷边处理提升结构强度，同时避免锐边划伤使用者。安装边界方面，喇叭的固定卡箍适配直径22mm-25mm的标准自行车车把，安装后整体突出车把外侧的距离不超过80mm，不会超出车把两端的握把套范围，在车辆停靠、推行过程中不易被外物磕碰。功能特性上，气囊的进气阀采用单向硅胶片结构，按压时阀片闭合保证气流全部冲向发声簧片，松开时阀片自动打开快速进气，连续按压的响应间隔可以控制在0.3秒以内，满足骑行过程中连续警示的使用需求；发声簧片采用厚度0.1mm的铍铜片，固定端做压铆处理避免长期振动松动，发声频率集中在1.2kHz-1.8kHz区间，这个频段的声音在城市道路的环境噪音中辨识度较高，同时不会过于尖锐造成路人的过度反感。设计过程中针对金属管段与气囊、扩音碗的连接位置做了过盈配合加密封胶的工艺设计，保证气路的密封性，避免漏气导致的声压下降，整体结构没有易损的电子元件，日常使用仅需要避免气囊接触油污造成橡胶老化即可，维护成本极低。实际使用场景中，除了常规的城市通勤骑行，这款气喇叭也适配复古改装自行车、儿童自行车的使用需求，金属外观的镀铬处理与复古车型的金属配件风格匹配，没有塑料部件的廉价感，按压操作的力度控制在20N左右，儿童也可以轻松按动完成警示操作。
