实验室小型研磨设备结构设计

这款实验室研磨设备主要面向科研院所、高校实验室、企业研发部门的小批量物料处理场景，可用于矿石、土壤、化工原料、中药材等多种固态样品的研磨粉碎作业，能将块状、颗粒状原料加工至实验所需的细粒度状态，满足后续成分检测、物性分析、配方调试等环节的样品制备要求，避免大批次生产设备处理微量样品时的物料浪费与交叉污染问题。

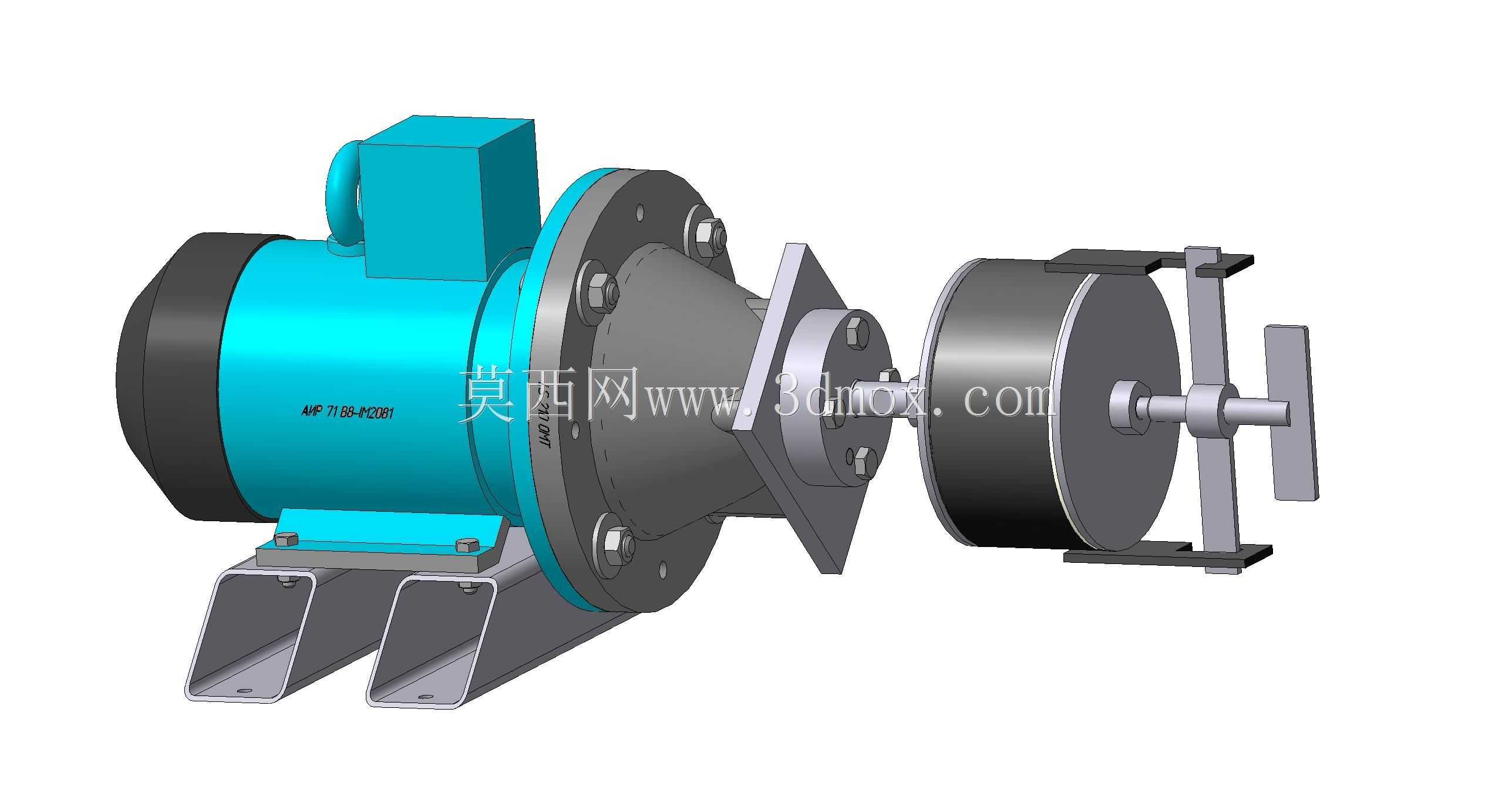

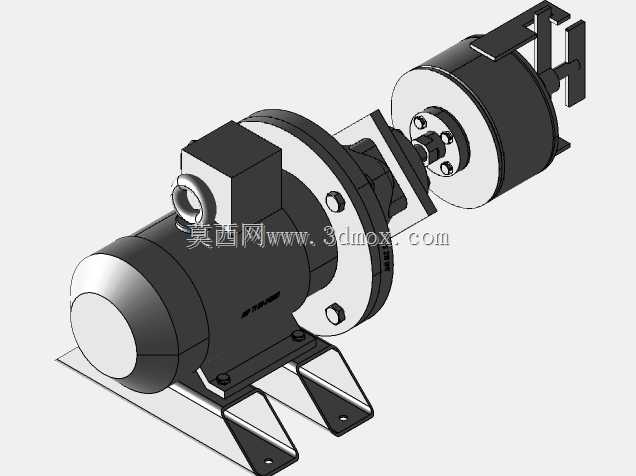

从结构设计来看，设备采用驱动端与研磨执行端直连的布局，动力单元选用卧式安装的振动电机作为动力源，电机尾部设置散热端盖，侧方配置接线盒与吊装吊环，底部通过两个折弯成型的U型安装支架实现整机固定，支架上预留的安装孔可适配实验台架的螺栓固定需求，安装时需保证支架底面与安装面完全贴合，避免运行过程中产生额外振动。电机输出端通过法兰连接结构与研磨腔转接座相连，转接座采用锥面过渡结构，既保证动力传递的同轴度，又能分散电机运行时的径向载荷，减少连接螺栓的受力负荷。

研磨执行端采用快拆式结构设计，研磨轮与主轴通过锁紧手柄实现快速装拆，无需额外工具即可完成研磨腔的清理与研磨轮的更换，适配不同硬度物料的研磨需求；研磨腔外部设置防护架，既可以防止运行过程中人员误触转动部件，又能限制研磨轮的轴向窜动范围，保证研磨间隙的稳定性。整机的安装边界需预留足够的操作空间，驱动端后方需预留不小于150mm的接线与散热空间，研磨端前方需预留200mm以上的操作空间用于样品取放与部件拆装，设备整体重心偏向驱动端一侧，安装时需对固定螺栓做防松处理，抵消振动电机运行时产生的交变载荷。

设计过程中重点考量了小批量样品处理的实用性，没有冗余的复杂结构，所有外露部件均做圆角处理避免磕碰损伤，转接座与研磨腔的连接面设置密封槽，可加装密封垫防止细粉物料泄漏进入动力端，延长设备的维护周期。针对实验室场景的使用特点，设备的运行振幅控制在合理区间，既保证研磨效率，又不会因振动过大影响实验台其他精密仪器的正常使用，研磨轮的配重经过动平衡校准，运行时的噪音控制在实验室可接受的范围内，不会对实验环境造成过多干扰。
