Tonsen3040数控雕刻机路由器结构设计

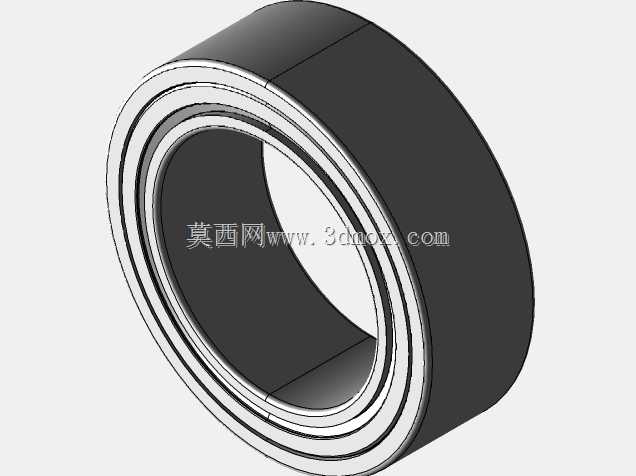

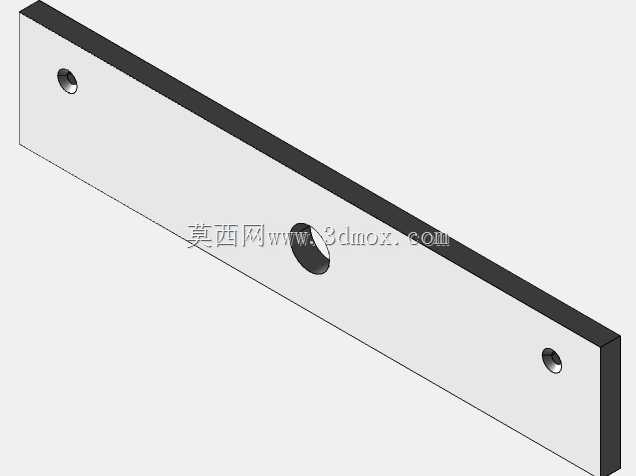

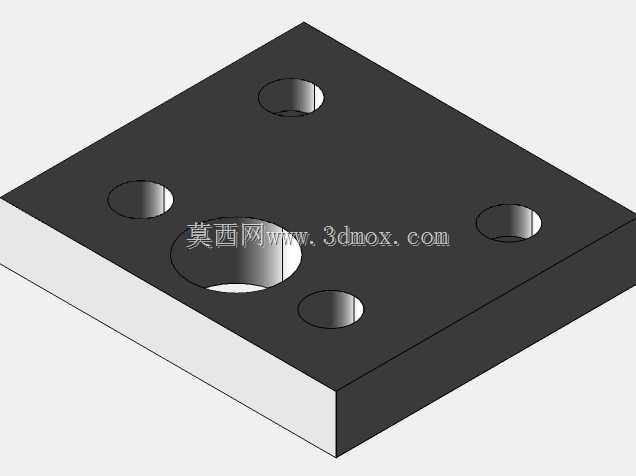

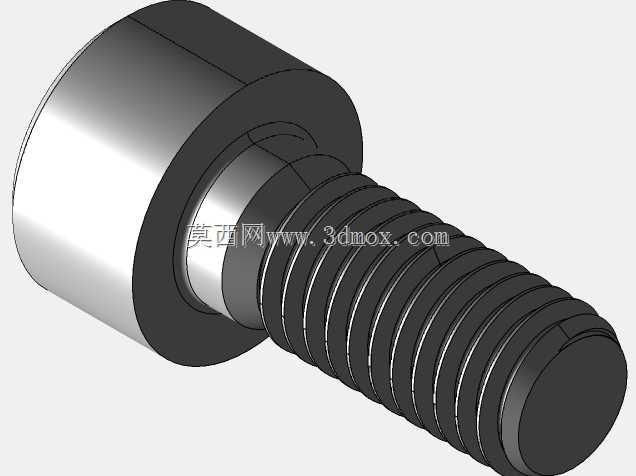

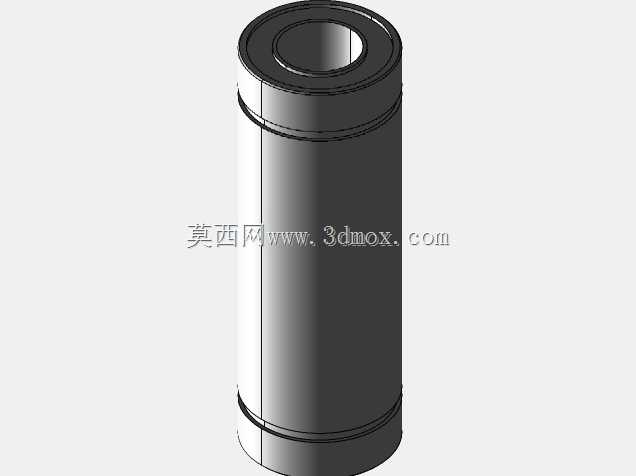

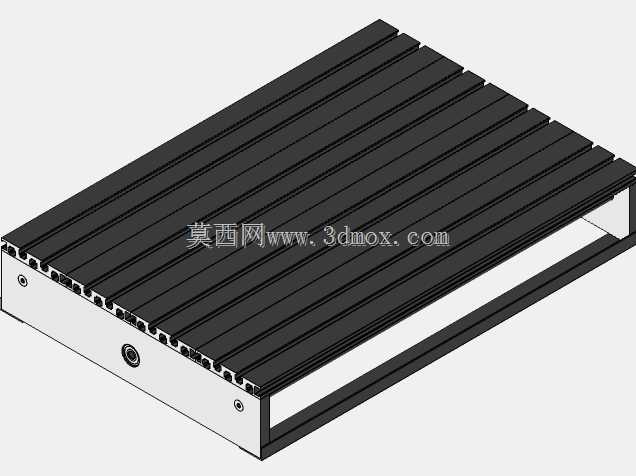

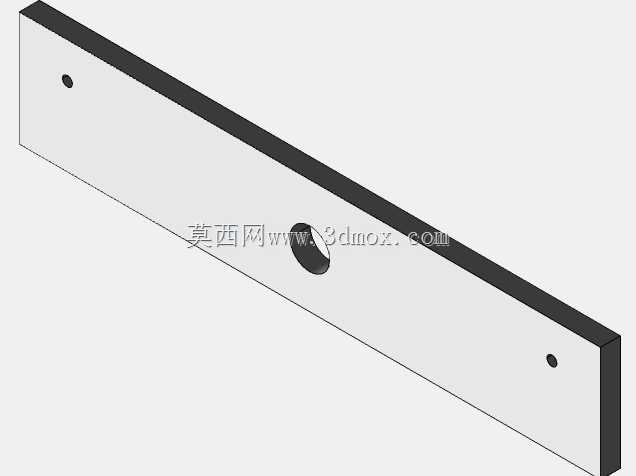

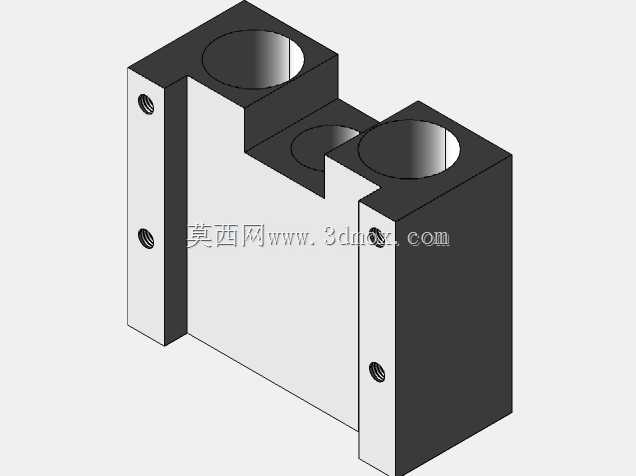

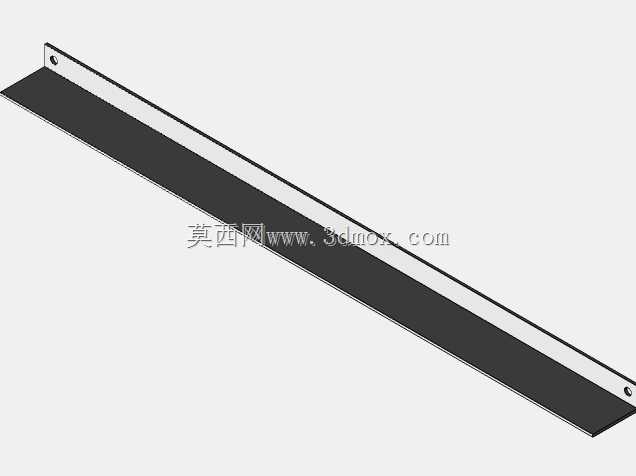

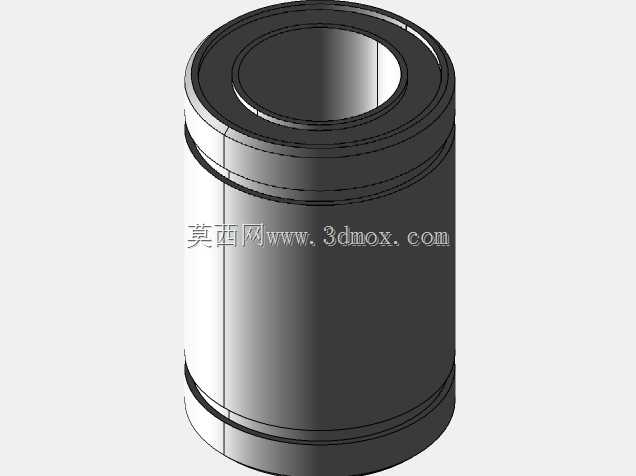

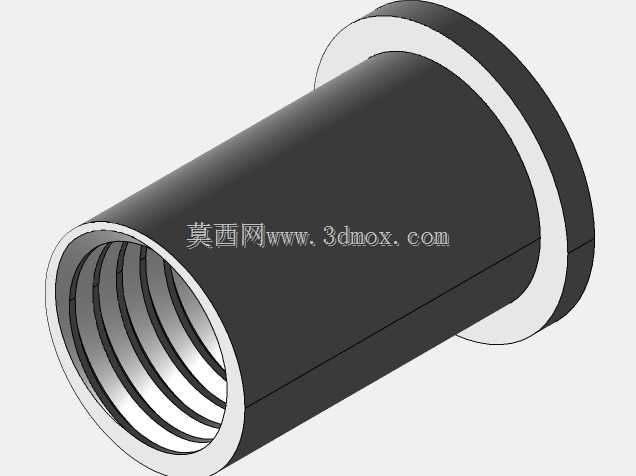

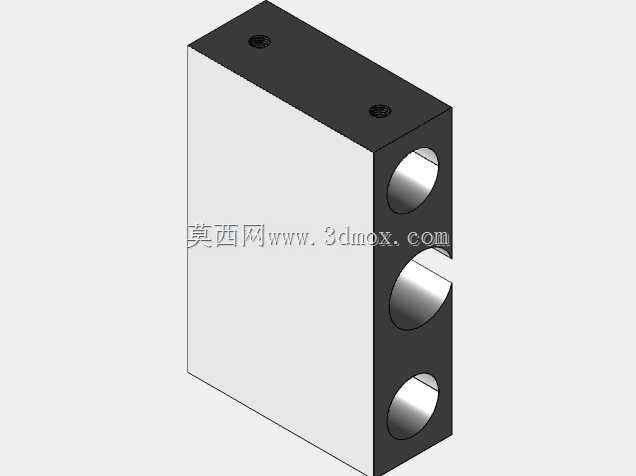

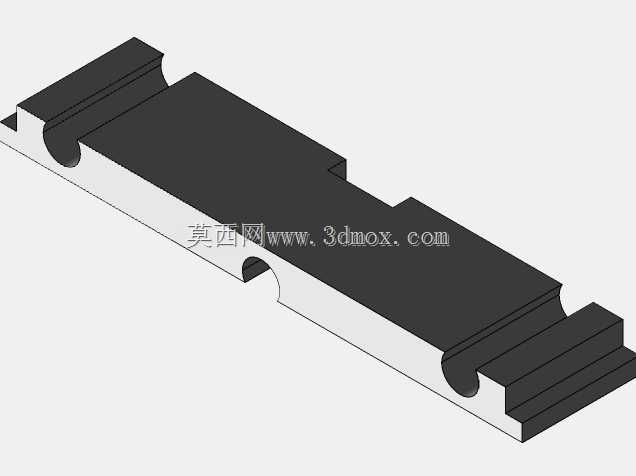

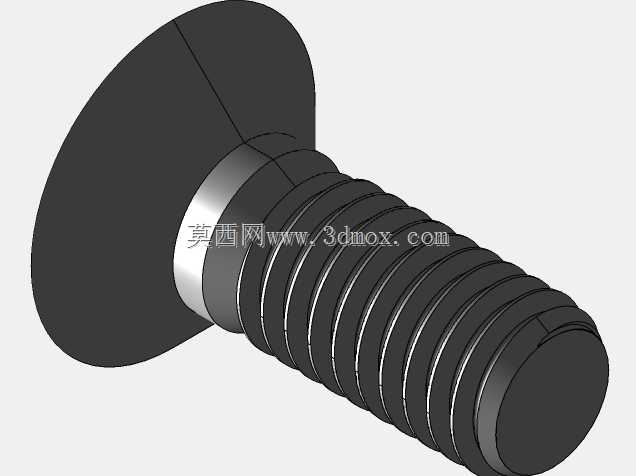

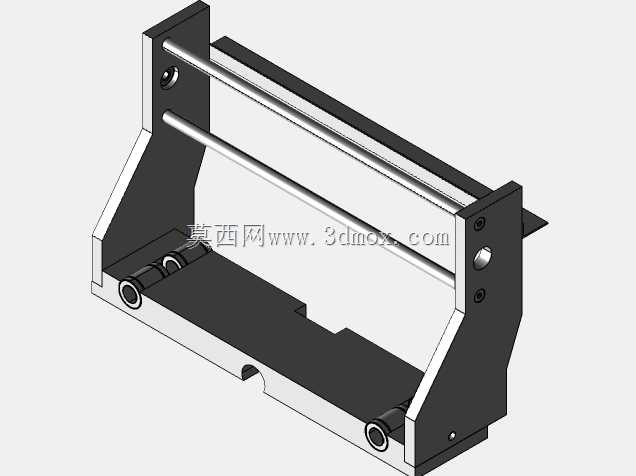

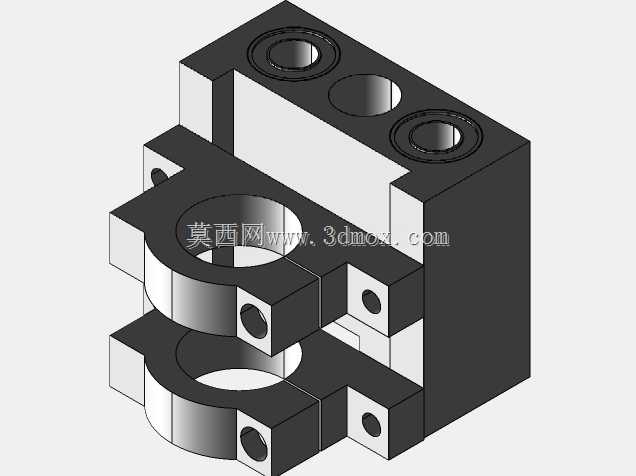

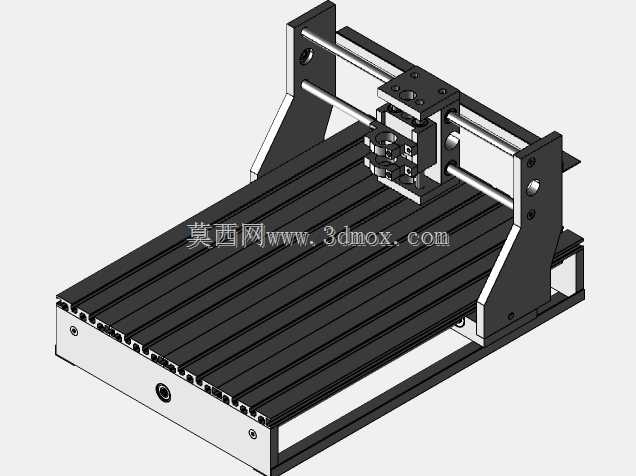

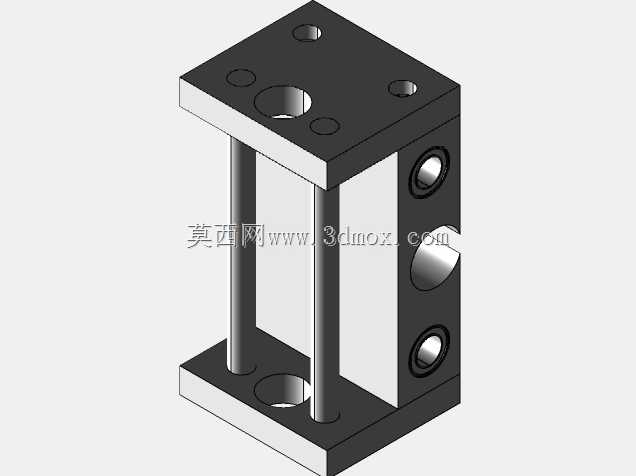

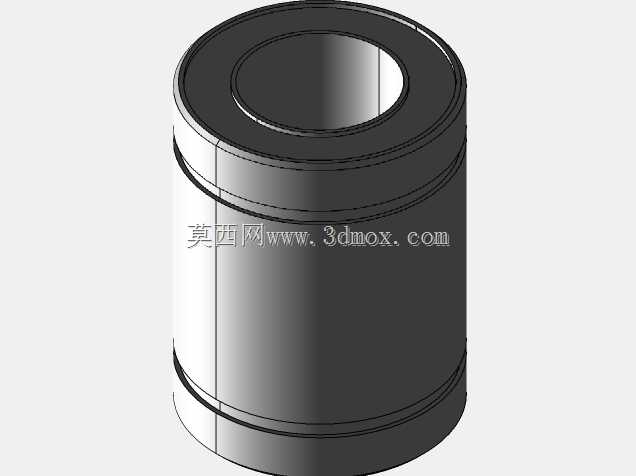

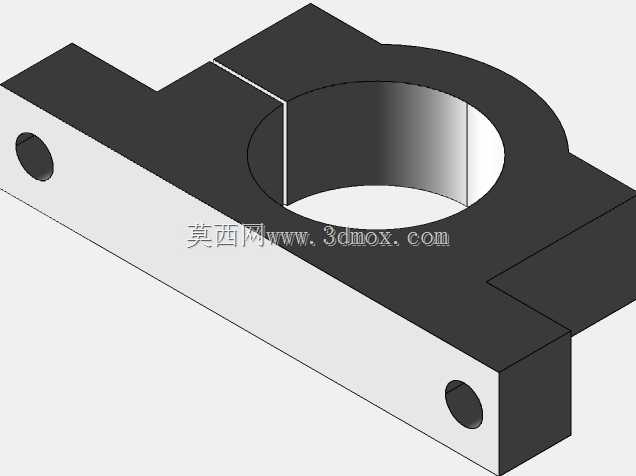

在小型数控加工场景里，这类桌面级雕刻机的路由器组件是核心执行单元的承载结构，日常多用于软金属、亚克力、木材等中小尺寸工件的雕铣加工，适配个人工坊、小型加工门店的小批量定制加工需求，也常作为教学场景下数控原理演示、结构拆装实训的实物参考载体。从实际加工工况出发，该路由器结构的设计首先要兼顾运动刚性与轻量化需求，龙门跨距匹配3040规格的工作台行程，X向采用双光轴导轨支撑，配合滑块实现横梁的平稳横向移动，避免单侧受力带来的运动卡滞或加工振纹；Y向传动沿工作台两侧布置，保证进给过程中负载均匀传递，不会因为加工头位置偏移出现力矩失衡。Z向滑台直接集成在路由器安装位上，安装孔位适配常见的高速风冷主轴尺寸，可直接装夹对应规格的雕刻主轴，安装边界预留了主轴夹座的调节空间，方便用户根据加工需求调整主轴伸出长度，适配不同厚度工件的加工深度要求。结构件的选型上，两侧支撑立板采用加厚板材折弯成型，三角形加强筋的布置刚好抵消主轴高速切削时传递到立板的反向力矩，减少切削过程中的结构形变；工作台采用标准铝型材拼接设计，T型槽的间距适配通用夹具的安装尺寸，不需要额外改造工作台就能装夹常见的平口钳、工件压板，降低用户的二次改造成本。设计时没有采用一体化焊接机身，而是全部采用螺栓连接的装配式结构，一方面方便加工过程中的公差补偿，每个连接位都预留了微调余量，装配时可以通过塞尺调整导轨平行度，保证运动顺滑度；另一方面也方便用户后期对部件进行升级替换，不管是更换更长行程的导轨、更高功率的主轴，还是加装防尘罩、冷却管路，都能在现有结构基础上拓展，不需要重新制作整体机身。从安装边界来看，整机的底部安装孔位对齐常见的桌面设备减震脚垫尺寸，放置在普通工作台面上就能使用，不需要额外做地基固定；各运动轴的行程限位位置都预留了限位开关的安装位，用户加装硬限位、回零开关时不需要额外打孔，直接利用现有安装孔就能固定，减少装配工作量。实际使用中，该路由器结构的运动重复定位精度能满足小型雕铣作业的要求，加工亚克力标牌、小型铜电极、木质浮雕这类工件时，进给速度匹配合理的切削参数不会出现明显的让刀现象，结构本身的固有频率避开了常用主轴转速的共振区间，高速运转时不会出现明显的整机抖动。
