Tonsen数控雕刻机主轴支撑升级结构

桌面级数控雕刻设备常被用于小型工件的铣削、雕刻加工，覆盖广告标识制作、小型五金零件加工、木工浮雕创作、PCB样板打样等多个场景，这类设备受成本与体积限制，原厂多采用轻量化线性光轴作为传动导向结构，当用户更换更大功率、重量更高的主轴电机后，原有主轴固定结构的刚性不足问题会快速凸显，加工过程中主轴的震颤会直接传导至光轴导轨，长期重载运行下光轴会出现不可逆的弯曲形变，直接导致加工精度下降、导轨滑块磨损加剧，甚至出现加工过程中丢步、断刀的问题。

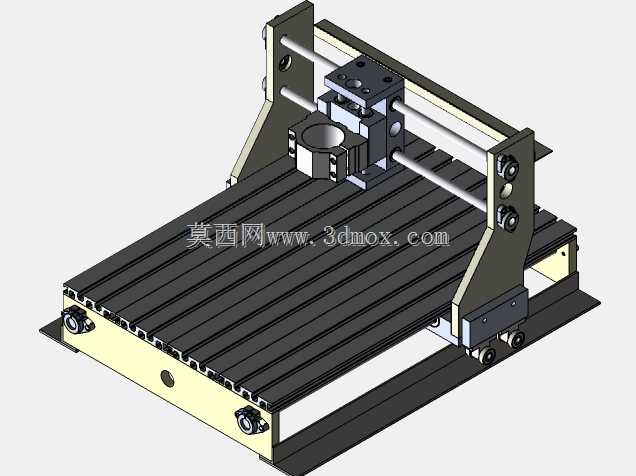

本次结构升级针对上述痛点做了定向优化，首先重新设计了主轴安装支架，将原有单侧悬臂式的固定结构改为双侧环抱式安装，增大支架与主轴的接触抱紧面积，分散主轴重量对安装面的局部压应力，同时在支架与运动滑台的连接位置增加了加强筋结构，提升支架自身的抗扭刚性，减少主轴高速运转时的共振幅度。其次新增了配套的移动支撑小车，小车直接搭载在设备底部的安装基座上，与主轴滑台做同步运动，小车通过支撑臂与主轴滑台的下部形成硬连接，将主轴部分的重量直接传导至底部基座框架，而非完全由两侧的线性光轴承担垂直方向的载荷，从根源上避免光轴长期受重载出现的弯曲变形问题。

从安装边界来看，整套升级结构完全适配原有设备的铝型材工作台安装孔位，不需要对原有设备的床身、导轨、传动丝杆做破坏性改装，用户只需要拆卸原有主轴固定座，更换新的支架结构，再将支撑小车装配到底部基座的对应位置，调整好支撑臂与滑台的连接同轴度即可完成升级，不会改变设备原有X/Y/Z三轴的有效行程范围，也不会干涉原有工作台的T型槽装夹空间。工作台采用标准铝型材槽面设计，可适配通用的工件压块、台钳等装夹夹具，满足不同尺寸小型工件的装夹需求。

在实际加工场景中，升级后的结构可适配重量更大的高速主轴电机，在进行硬铝、铜材等硬度较高的材料铣削加工时，主轴的进给稳定性有明显提升，下刀深度可较原厂结构提升30%左右，同时加工表面的刀纹均匀度更好，不需要后续过多的打磨处理。线性导轨因为不再承担额外的垂直重载，运行过程中的滑块阻力更均匀，长期运行的磨损量大幅降低，设备的精度保持周期更长，也减少了后期导轨校准、更换滑块的维护成本。整套结构的设计没有盲目增加设备整体重量，所有补强结构都集中在载荷传递路径上，兼顾了桌面级设备的轻量化需求与加工刚性要求，适合对原有入门级数控雕刻设备有升级需求的用户参考，也可作为小型数控设备主轴支撑结构设计的参考方案，在同类轻量化数控加工设备的结构优化中具备一定的通用性。
