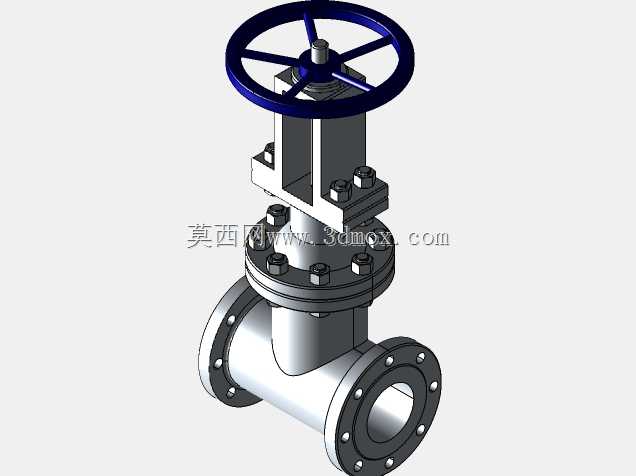

法兰连接明杆楔式单闸板闸阀结构

在市政供水主管网、石化工艺管线、火电汽水回路这类长距离流体输送场景里，闸阀是承担管路通断控制的核心部件，和截止阀、节流阀这类侧重流量调节的阀件不同，它的核心设计目标是实现全通径无扰流导通，或是完全截断介质流，并不适合在半开半关状态下长期做流量调节——闸板半开时介质会在密封面形成高速冲蚀，很容易造成密封面磨损泄漏，这也是很多现场运维人员容易误用的点。这款明杆法兰闸阀的建模过程里，首先要明确的是安装边界约束：两端法兰的螺栓孔中心圆、密封面凸台尺寸、法兰厚度都严格匹配对应压力等级的管路法兰标准，确保现场安装时不需要额外加工适配，阀体流道采用等径直筒设计，介质通过时的压损远小于同口径的截止阀，适合大口径、长距离管线的低阻力输送需求。结构设计上采用明杆结构，阀杆螺纹位于阀盖上方的启闭区域，不和管内介质直接接触，一方面可以通过阀杆的伸出长度直观判断阀门的启闭状态，避免操作时的误判，另一方面也避免了介质中的杂质、腐蚀性组分对阀杆螺纹的磨损与腐蚀，延长了操作机构的使用寿命。顶部的手轮采用轮辐式结构，操作时的力臂经过核算，在额定工作压力下，单人不需要加力杆就能完成启闭操作，手轮和阀杆的连接采用方榫配合加锁紧螺母的结构，长期操作也不会出现打滑松脱。中法兰连接部分采用等距布置的六角螺栓加缠绕式垫片密封，螺栓预紧力的排布在建模时做了对称约束，避免压偏垫片造成中缝泄漏，闸板采用楔式密封结构，关闭时依靠阀杆的下压力将闸板楔入阀座密封面，实现零泄漏截断，相比平行闸板，楔式结构对管路的微小形变、温度变化带来的尺寸偏差有更好的适配性，不容易出现卡涩。在做三维建模的装配约束时，要特别注意阀杆升降行程和闸板开度的对应关系，全开位置时闸板要完全抬升至流道上方，不能在流道内形成遮挡，避免长期运行时介质冲蚀闸板下缘；全关位置时闸板下缘要完全贴合阀座底部密封面，不能留有缝隙。另外还要预留手轮操作的空间边界，手轮外缘到阀体中心线的距离、阀杆全开时的顶部伸出高度，都是现场做管路排布、操作平台设计时必须参考的尺寸，建模时这些尺寸都要和实际选型参数保持一致，避免后续现场安装时出现操作空间不足、和周边管线构件干涉的问题。这类闸阀通常安装在管路的检修截断位置，平时保持全开状态，只有在下游设备检修、管路维护时才会关闭，因此密封可靠性、长期全开状态下的结构稳定性是设计时的核心考量，建模时对密封面的配合公差、运动部件的间隙都做了符合行业规范的预留，确保模型可以直接用于后续的工程出图、装配模拟、管路排布校验工作。
