六角螺母参数化表驱动结构设计方案

在各类机械装配场景中，六角螺母是应用覆盖范围最广的螺纹紧固件之一，小到消费电子内部的微型紧固结构，大到重型工程机械的承重连接节点，都能看到这类标准件的身影。传统的螺母建模往往需要针对不同公称直径、不同螺距单独绘制模型，不仅重复工作量大，还容易在系列化选型时出现尺寸匹配错误，参数化表驱动的设计方式恰好能解决这一痛点。

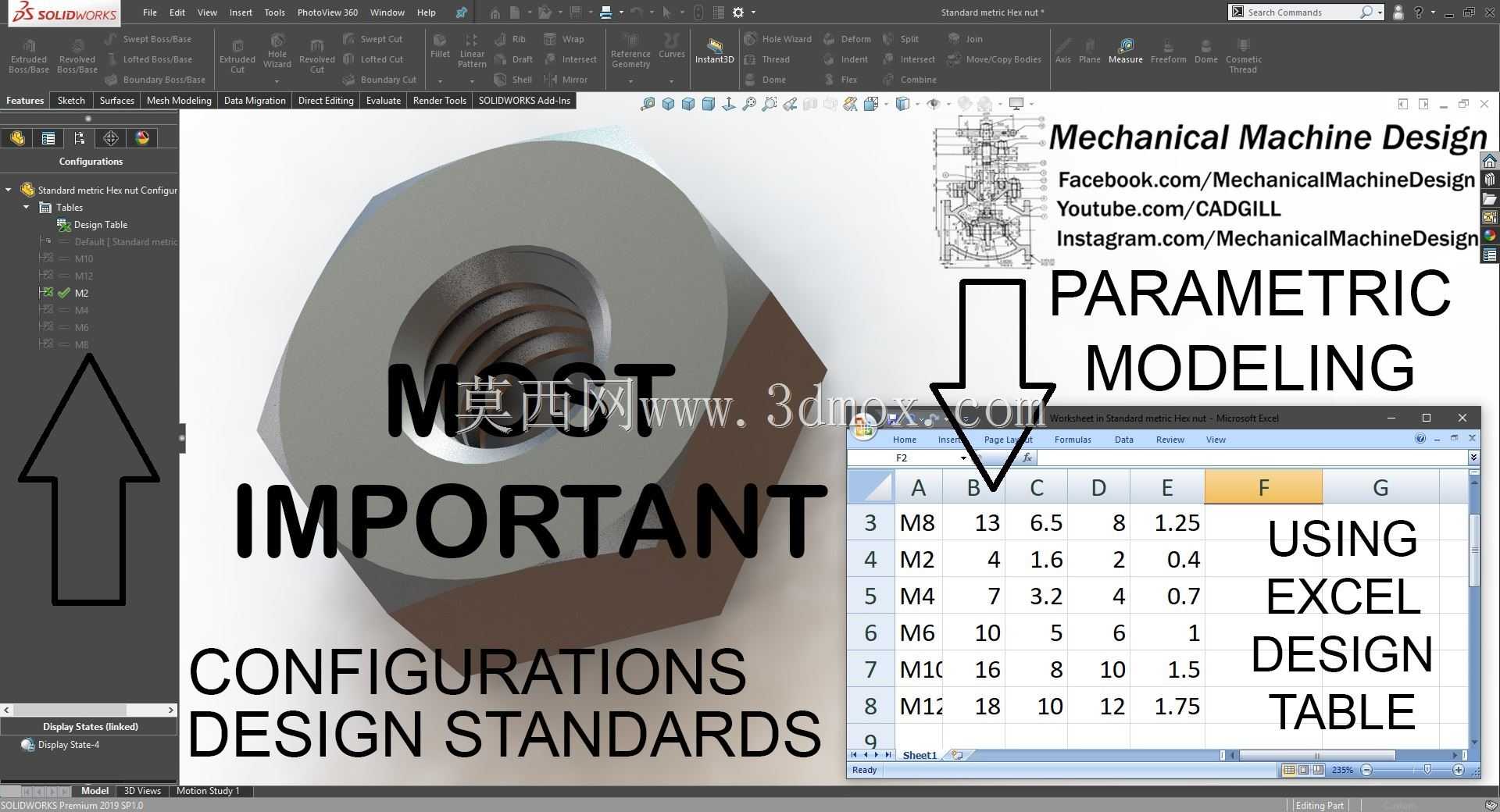

这套设计方案的核心逻辑是把六角螺母的所有关键尺寸做全参数关联，将对边宽度、对角尺寸、螺母厚度、螺纹大径中径小径、倒角尺寸等所有几何参数全部绑定到Excel设计表中，通过表格内的参数配置直接切换不同规格的螺母模型，不需要逐个修改特征尺寸。设计过程中首先梳理了普通螺纹的牙型轮廓规律，将螺纹截面的几何关系通过草图约束完全锁定，确保螺距、牙型角变化时，螺纹特征能自动适配更新，不会出现特征报错。六角头的外形轮廓同样做了全约束，对边尺寸与对角尺寸的几何换算关系直接写入草图方程式，切换规格时外轮廓自动匹配对应标准的尺寸要求，不需要手动调整多边形的约束参数。

从实际应用角度看，这类参数化模型能直接嵌入到设备的整体装配设计流程中，设计人员在做整机BOM配置时，只需要在设计表中选定对应规格，就能直接生成符合尺寸要求的螺母模型，自动匹配对应螺栓的螺纹配合尺寸，避免装配时出现螺纹干涉、扳手空间不足的问题。模型的安装边界完全遵循通用紧固件的装配要求，螺母下端的支撑面倒角、螺纹入口处的引导锥都做了符合工程实际的结构处理，不需要二次修改就能直接用于装配干涉检查、工装夹具设计、标准件库搭建等场景。

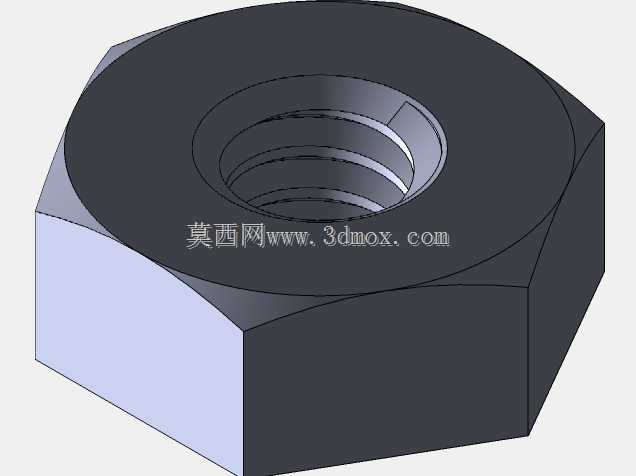

在结构细节处理上，模型保留了实际生产中螺母的所有工艺特征，没有做过度简化，螺纹收尾段的结构、六角棱边的去毛刺倒角都按照实际加工要求做了还原，能直接用于后续的工程图导出、渲染出图、装配仿真等工作。不同规格之间的切换不会出现特征丢失、几何错位的问题，所有参数之间的关联逻辑经过多轮校验，从M3到M18的常用规格都能通过表格直接调用，覆盖了大部分常规设备的紧固选型需求。设计时还考虑了不同标准的适配性，只需要调整表格内的参数数值，就能快速切换不同标准体系下的螺母尺寸，不需要重构整个模型的特征树，能大幅提升系列化产品设计时的标准件调用效率。
