直插式激光二极管封装结构三维建模

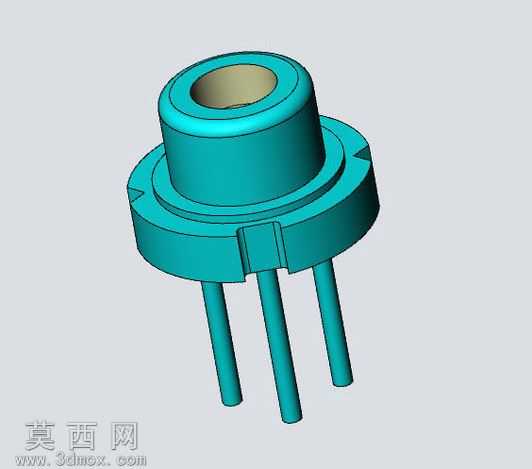

本模型为直插式激光二极管的封装结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分器件各组成结构再逐步整合装配。首先构建核心的管座基座部分，针对基座的法兰盘结构，通过旋转凸台特征生成带定位凸台的圆盘基体，对法兰边缘的定位缺口采用拉伸切除特征实现，精准还原封装结构的安装定位结构，保证基座与外部安装座的匹配精度。其次构建上部的管帽筒体结构，管帽与基座采用同轴心配合，筒体顶部的通光孔通过同轴拉伸切除生成，孔壁做微小倒角处理还原实际封装的工艺细节，管帽与基座的衔接凸台通过拉伸特征做出，还原封装压合的结构形态。引脚部分采用等直径圆柱体拉伸生成，三根引脚按照标准直插封装的间距排布，与基座底部的安装孔做同轴配合，引脚根部做微小圆角过渡，还原实际器件引脚与基座封接的结构特征。材质渲染阶段，整体封装外壳赋予哑光青蓝色工程塑料材质，调整材质粗糙度参数还原塑封器件的表面质感，顶部通光孔内壁赋予浅金属材质模拟内部金属管座的反光效果，背景采用浅灰色哑光平面突出器件主体结构。建模过程中严格遵循直插式激光二极管的实际封装尺寸比例，各部分结构的壁厚、凸台高度、引脚长度与直径均参考行业通用封装规格设定，所有配合面均做贴合约束无干涉，结构细节完整还原了该类光电器件的外部封装形态，可用于光电产品装配演示、元器件布局仿真、电子类教学演示等场景，模型结构规整无冗余特征，各部分可单独编辑修改，方便根据不同规格的激光二极管封装参数调整尺寸。
