3/4英寸外螺纹六角外丝宝塔接头

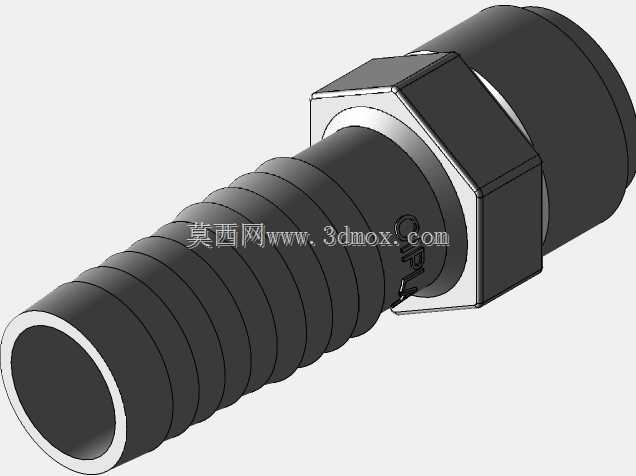

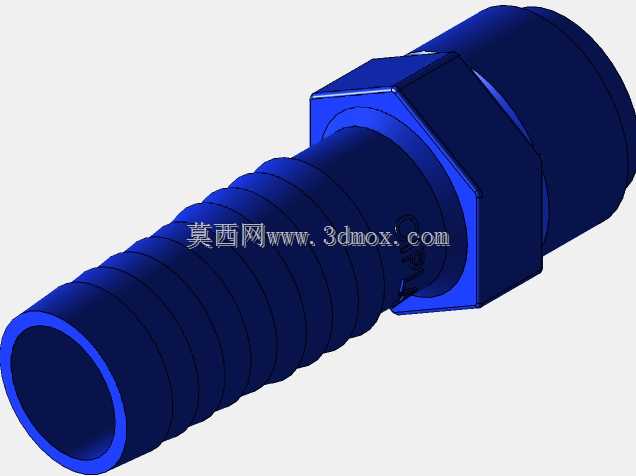

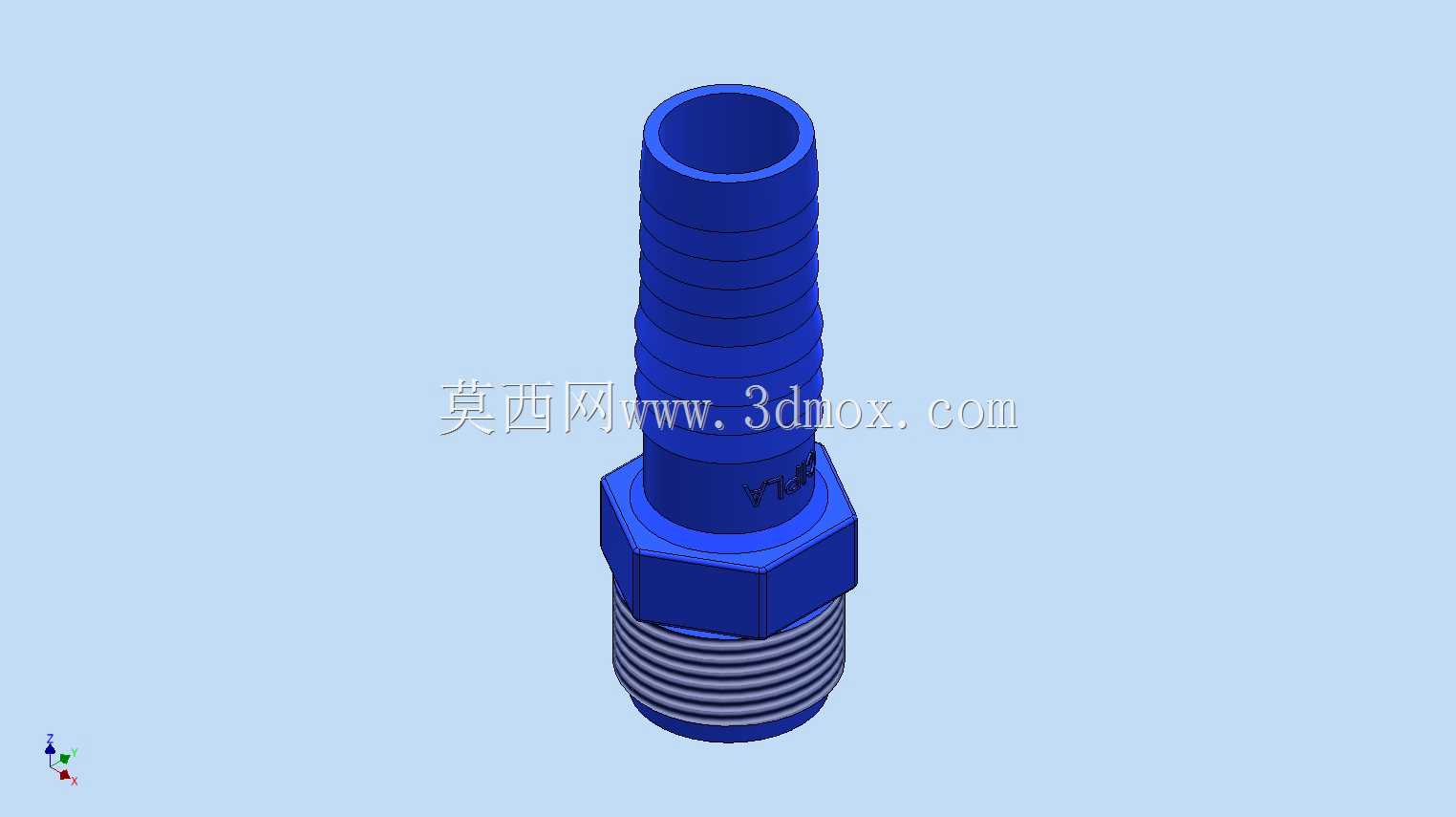

在流体输送管路的布设场景中，这类外螺纹宝塔接头是软管与硬管端衔接的核心连接件，常见于气动系统、低压给排水、小型液压回路、化工试剂输送等场景，用来将橡胶软管、PVC编织软管等柔性管路，对接至带有内螺纹接口的阀块、泵体、设备壳体之上，省去额外的法兰转接或焊接工序，大幅提升现场管路装配的效率。从结构设计来看，接头一端为标准外螺纹段，螺纹规格适配3/4英寸通用内螺纹接口，螺纹段根部设计有一体成型的六角台，六角对边尺寸符合常规扳手的夹持标准，安装时可通过开口扳手或活动扳手施加扭矩，避免接头本体打滑，同时六角台与螺纹衔接处做了退刀槽处理，保证螺纹能够完全旋入对接端，不会出现螺纹顶死导致密封失效的问题。另一端为多段阶梯式竹节状倒刺结构，也就是常说的宝塔段，每一圈倒刺都带有微小的向后倾斜角度，当软管套入后，倒刺会嵌入软管内壁，配合喉箍锁紧时，倒刺能够牢牢咬合软管内层，避免管路带压工作时软管从接头上滑脱，宝塔段的外径从靠近六角台的位置向末端逐步收窄，既方便软管顺利套入，也能适配一定公差范围内的软管内径，降低现场装配的难度。设计过程中需要重点把控几个核心边界：首先是螺纹段的有效旋合长度，既要保证足够的螺纹啮合强度，承受管路内压带来的轴向脱出力，也要避免长度过长导致旋入后顶坏对接端的内部结构；其次是六角台的厚度，需要满足扳手夹持时的受力要求，不能因为壁厚过薄导致拧紧时六角变形；再者是宝塔段的总长度，需要保证至少有三圈以上的倒刺能够与软管内壁接触，配合喉箍的锁紧位置刚好落在两道倒刺之间的凹槽处，最大化密封与防脱性能。接头内部为等径直流通孔，流道没有突然的变径或拐角，能够减少流体通过时的压力损失，避免介质在接头内部滞留堆积，对于输送带有微小颗粒的流体或者洁净介质的场景，这种直通结构也能降低残留污染的风险。实际选型时，除了匹配螺纹规格与软管内径，还需要根据输送介质的特性选择对应的接头材质，比如普通输水场景可选工程塑料或镀锌碳钢，腐蚀类介质则需选用不锈钢或PP材质，同时要确认工作压力范围不超过接头与软管的额定承压值，安装时软管套入深度需覆盖全部宝塔倒刺段，喉箍需锁紧在靠近六角台的第一道倒刺后方位置，避免锁紧位置靠外导致软管端部撕裂。这类接头的三维建模过程中，需要重点还原螺纹的牙型轮廓、六角的倒角细节、宝塔倒刺的倾斜角度与节距，保证模型导入装配体后能够准确模拟装配干涉情况，提前排查安装时扳手空间不足、软管弯折角度过大等现场问题，为后续的管路布局设计提供准确的参考依据。
