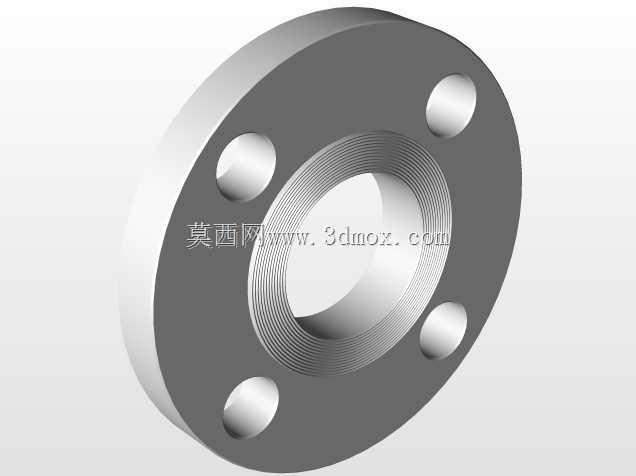

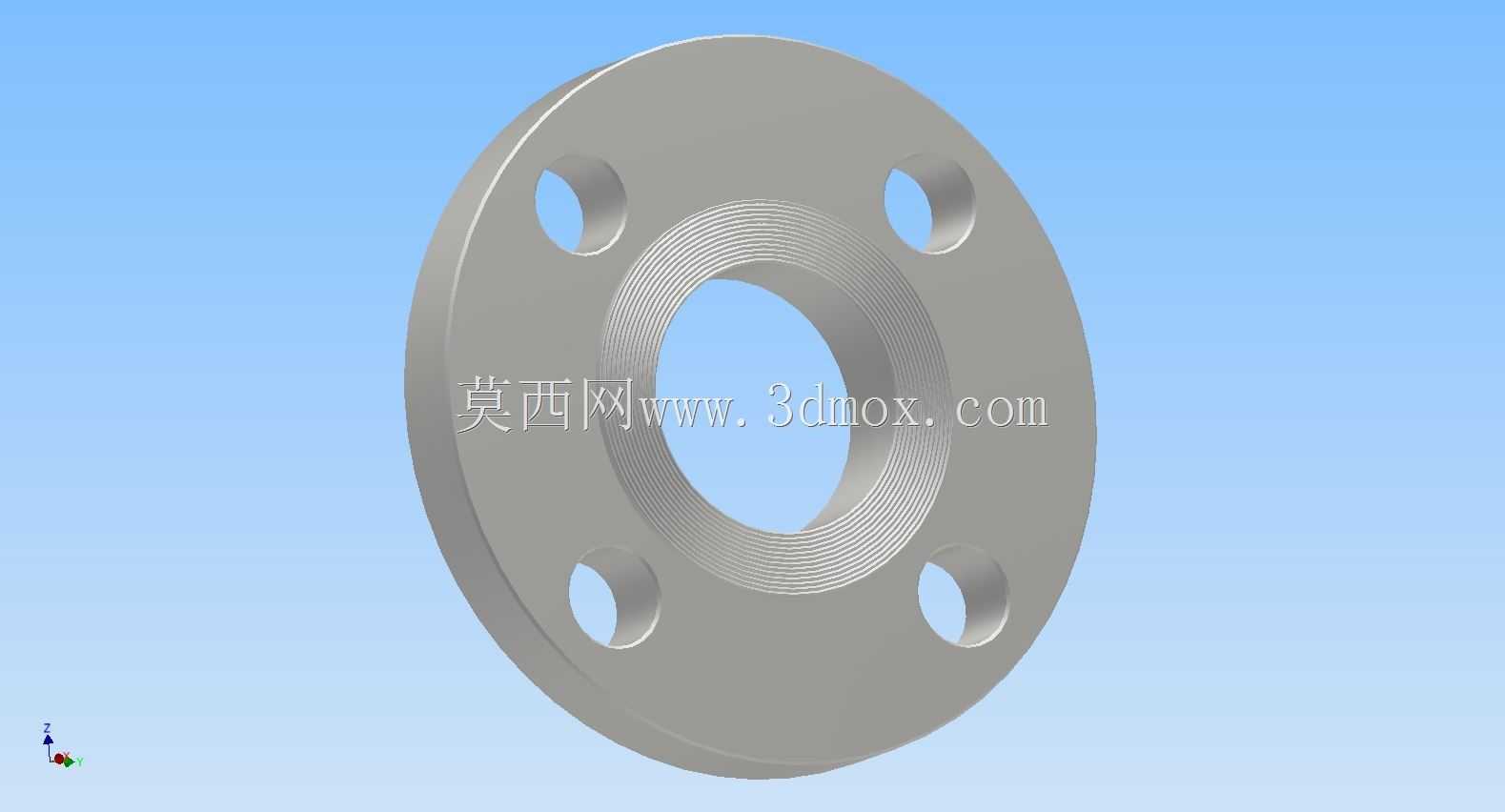

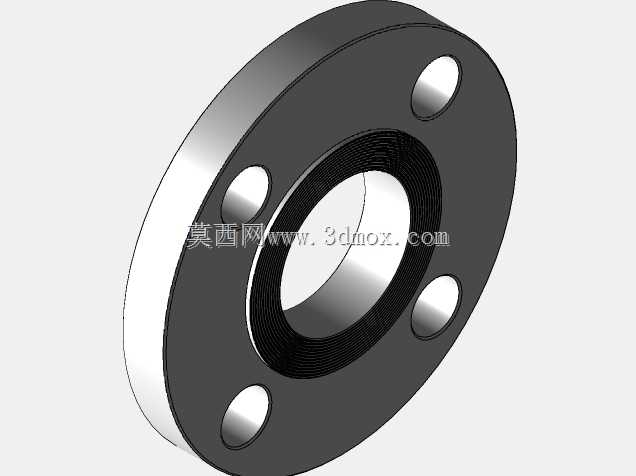

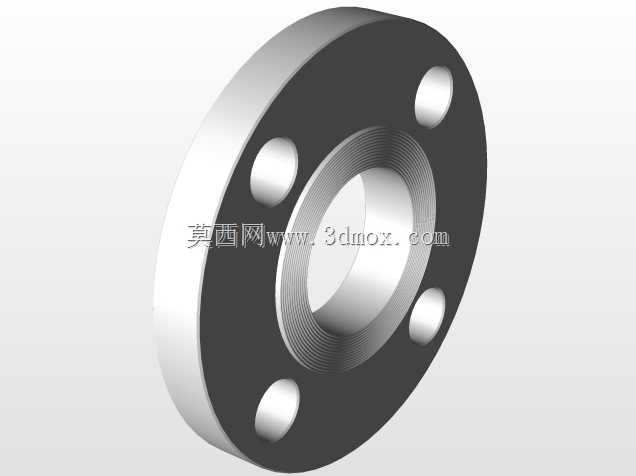

ANSI标准1.25寸150磅平焊法兰结构

　　在石油化工、市政给排水、暖通空调、轻工制药等行业的低压流体输送管路系统中，这类符合ANSI B16.5标准的1.25英寸150磅等级平法兰是应用频次极高的管路连接件，主要承担管路段之间、管路与阀门/泵体/换热器等工艺设备接口之间的刚性连接与密封功能，适配公称压力150磅级对应的常温工况承压范围，可输送水、蒸汽、油品、低腐蚀性工艺介质等常见流体。从实际工程选型角度看，这类法兰的设计完全贴合美标法兰的尺寸规范，密封面为突面形式，密封面区域加工有同心圆水线，安装时搭配对应压力等级的非金属垫片，通过螺栓预紧力挤压垫片填补密封面微观间隙，实现管路的静密封，避免介质泄漏。法兰本体的内孔与对接管道的外径匹配，采用角焊缝将法兰与管道端部焊接固定，

　　相比对焊法兰，平焊法兰的安装对位难度更低，现场焊接作业量更小，非常适合低压、温度波动幅度不大的管路场景，在民用建筑消防管路、工厂循环水系统、普通工艺物料输送管线上的应用占比很高。从结构设计逻辑来看，法兰盘上均匀分布4个螺栓通孔，孔位的节圆直径、螺栓孔直径都严格遵循ANSI B16.5中1.25寸150磅级的尺寸要求，安装时螺栓可从任意一侧穿入，降低现场施工的对位难度，螺栓孔与螺栓杆之间预留的标准间隙，可抵消管路安装时的微小错位误差，避免强制组对带来的附加装配应力。法兰的整体厚度经过承压强度校核，在额定压力下不会发生盘面翘曲变形，密封面的平面度、粗糙度都满足密封要求，背面与管道焊接的位置预留了足够的焊缝操作空间，

　　现场焊接时不会出现焊枪无法抵达的死角，焊缝成型质量更容易控制。实际安装过程中，这类法兰的安装边界需要注意几个要点：首先是配对法兰的密封面必须保持平行，错位偏差不能超过标准允许范围，否则螺栓预紧后会出现局部密封压应力不足，引发介质泄漏；其次是螺栓紧固需要遵循对角分次拧紧的原则，保证每个螺栓的预紧力均匀，避免法兰盘受力不均出现翘曲；另外法兰与管道焊接时，要注意控制焊接电流，避免密封面区域过热变形，焊接完成后需要清理焊渣，检查焊缝无气孔、夹渣等缺陷后再进行垫片安装和螺栓紧固。在三维建模过程中，这类标准件的建模需要严格对应标准尺寸参数，重点保证密封面尺寸、螺栓孔节圆直径、法兰总厚度、内孔直径这些关键配合尺寸的精度，

　　非加工面的尺寸公差可适当放宽，同时要还原密封面的水线结构、螺栓孔的倒角细节，方便后续装配设计时直接调用，避免在管路装配设计中出现干涉、配合错位等问题。很多刚接触管路设计的工程师容易忽略法兰安装所需的操作空间，实际上这类法兰在管路布置时，需要在法兰外侧预留足够的螺栓拆装空间，保证扳手可以正常操作拧紧或拆卸螺栓，否则现场安装时会出现无法紧固螺栓的问题，影响施工进度。另外这类法兰的材质通常根据输送介质的特性选择，普通水系统可选用普通碳钢材质，有腐蚀性介质的场景可选用不锈钢或合金钢材质，但连接尺寸都遵循统一的标准，保证不同厂家生产的同标准法兰可以实现互换，降低备品备件的储备成本。在日常运维过程中，这类法兰的密封失效大多是因为螺栓预紧力不均、垫片老化、管路应力拉扯导致的，只要安装时严格遵循施工规范，定期检查螺栓预紧状态，及时更换老化垫片，就能实现长期可靠的密封效果，在低压管路系统中全生命周期的维护成本非常低。
