3/4BSP内螺纹直角软管接头结构

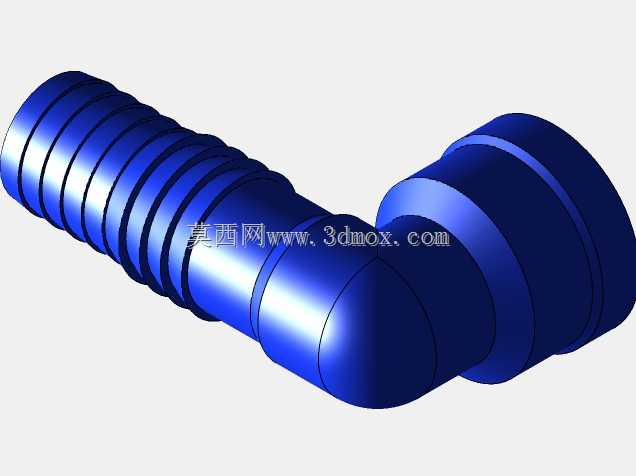

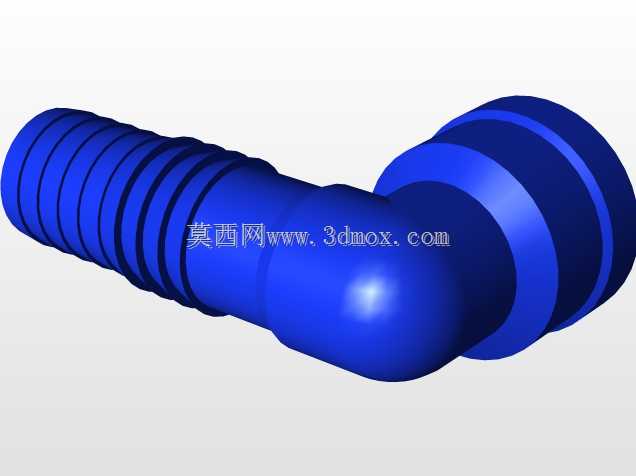

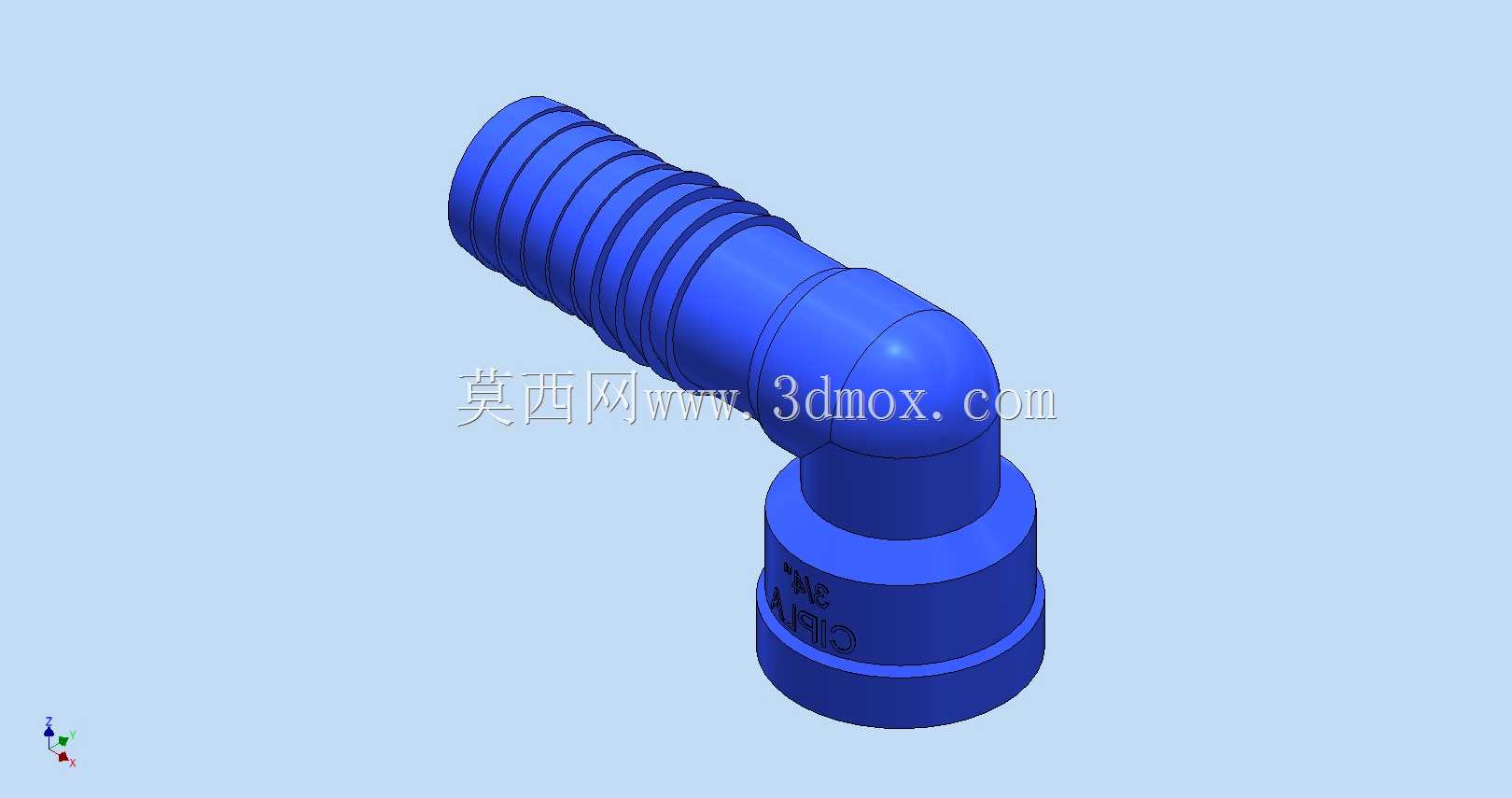

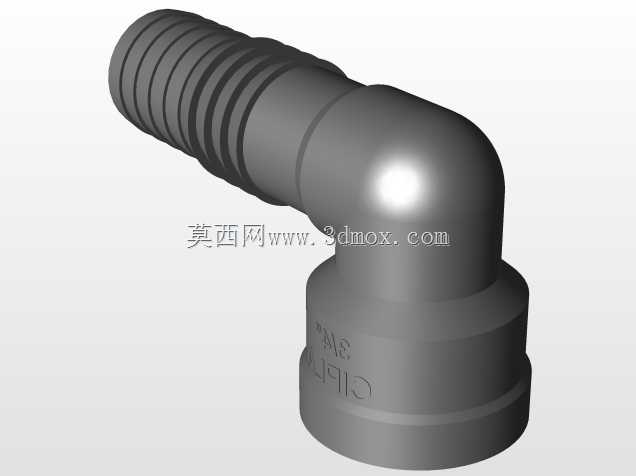

　　在高密度复合材料生产的流体输送管路系统中，这类90度内螺纹软管弯头是管路转向接驳场景里的常用配件，日常多用来完成硬质管路端口与柔性输送软管之间的直角转向连接，避免管路强行弯折出现的流道缩径、软管早期疲劳开裂问题。从结构设计来看，接头一端采用标准BSP3/4内螺纹接口，螺纹段的长度、牙型公差完全匹配对应规格的外螺纹管路端口，接口根部做了加厚凸台结构，一方面能在螺纹旋紧时提供足够的承压面，避免装配应力集中导致接头根部开裂，另一方面凸台的外圆尺寸适配常规管路安装的扳手操作空间，现场装配时可以用标准开口扳手卡住凸台完成旋紧，不会打滑损伤接头本体。另一端的软管插接段做了多道环形倒刺结构，倒刺的外径略大于适配软管的内径，当软管套入插接段后，

　　倒刺的斜面会顺着软管套入方向形成顺滑导向，反向拉拽时倒刺的直角棱边会卡入软管内壁，配合外围的喉箍锁紧后，能在0.6-1.0MPa的常规流体输送压力下保持可靠密封，不会出现软管脱拔、介质渗漏的问题。中间的90度弯角过渡段采用大圆弧流道设计，没有直角突变的流道结构，流体经过弯头时的局部阻力系数远小于直角焊接弯头，能减少输送过程中的压力损失，尤其适合输送带有微小固体颗粒的复合材料浆料，不会在弯角位置形成物料沉积堵管。整个接头的外形尺寸经过紧凑化设计，弯角的回转半径控制在合理范围，安装时不会因为弯角半径过大占用过多的管路排布空间，在设备内部管路密集的安装区域，这类紧凑结构的弯头能大幅降低管路排布的难度，避免相邻管路之间出现干涉。

　　接头的壁厚设计经过承压校核，整体壁厚均匀，没有局部过薄的应力薄弱区域，采用高密度复合材料成型时，能保证注塑过程中材料填充均匀，成型后不会出现缩孔、缺料等缺陷，成品的耐压强度、抗老化性能都能满足工业生产场景的长期使用要求。实际选型应用时，需要注意内螺纹端的密封形式，BSP螺纹属于直管螺纹，装配时需要在螺纹端面搭配对应规格的密封垫圈，或者在螺纹牙上缠绕密封生料带来实现端面密封，不能依靠螺纹牙本身的过盈来密封，否则容易出现渗漏问题。软管插接段的长度匹配常规软管的套接深度要求，套入软管时需要保证软管端面完全抵到插接段根部的限位台阶，再在距离软管端面5-10mm的位置安装喉箍，喉箍的锁紧力矩要控制在合理范围，既要保证锁紧后软管不会松动，

　　也不能因为力矩过大压裂软管内壁或者接头的倒刺结构。在复合材料生产的物料输送、冷却水循环、气动控制管路中，这类接头都能适配，不管是常温的清水、压缩空气，还是温度不超过80摄氏度的复合材料浆料，都能保持稳定的连接性能，相比金属材质的同规格接头，复合材料成型的接头重量更轻，不会和输送的复合材料介质发生金属离子污染，也不会在潮湿的生产环境中出现锈蚀问题，长期使用不需要做额外的防锈维护。设计这类接头的三维结构时，需要重点把控几个关键尺寸的公差：内螺纹的中径公差要符合BSP螺纹的标准要求，保证和外接管路的螺纹配合顺畅，不会出现旋紧过松或者过紧的问题；软管插接段的倒刺外径公差要控制在正偏差范围，保证和软管内壁有足够的抱紧力；弯角过渡段的内壁要做顺滑处理，不能有分型线带来的凸起毛刺，避免长期输送浆料时毛刺位置挂料积累，最终造成管路堵塞。另外接头底部的外六角凸台的对边尺寸要符合标准扳手的尺寸系列，方便现场装配和后期维护拆卸，不需要定制专用工具就能完成操作。
