外螺纹六角宝塔软管接头结构设计

　　在流体输送管路的布设场景中，这类外螺纹六角宝塔接头是小口径管路接驳环节的常用连接件，日常在小型气动设备气路接驳、家用净水设备水路连接、小型化工试验装置管路搭建、园林灌溉支路接驳等场景都能见到它的身影，核心作用是实现带内螺纹接口的硬管端与柔性软管端的密封连通，避免管路接驳处出现流体渗漏、松脱的问题。

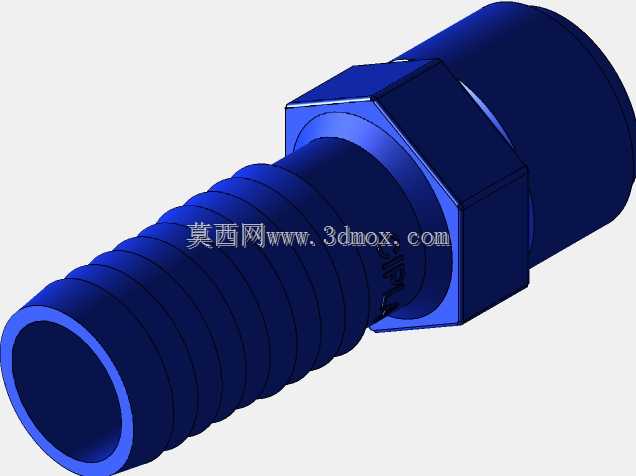

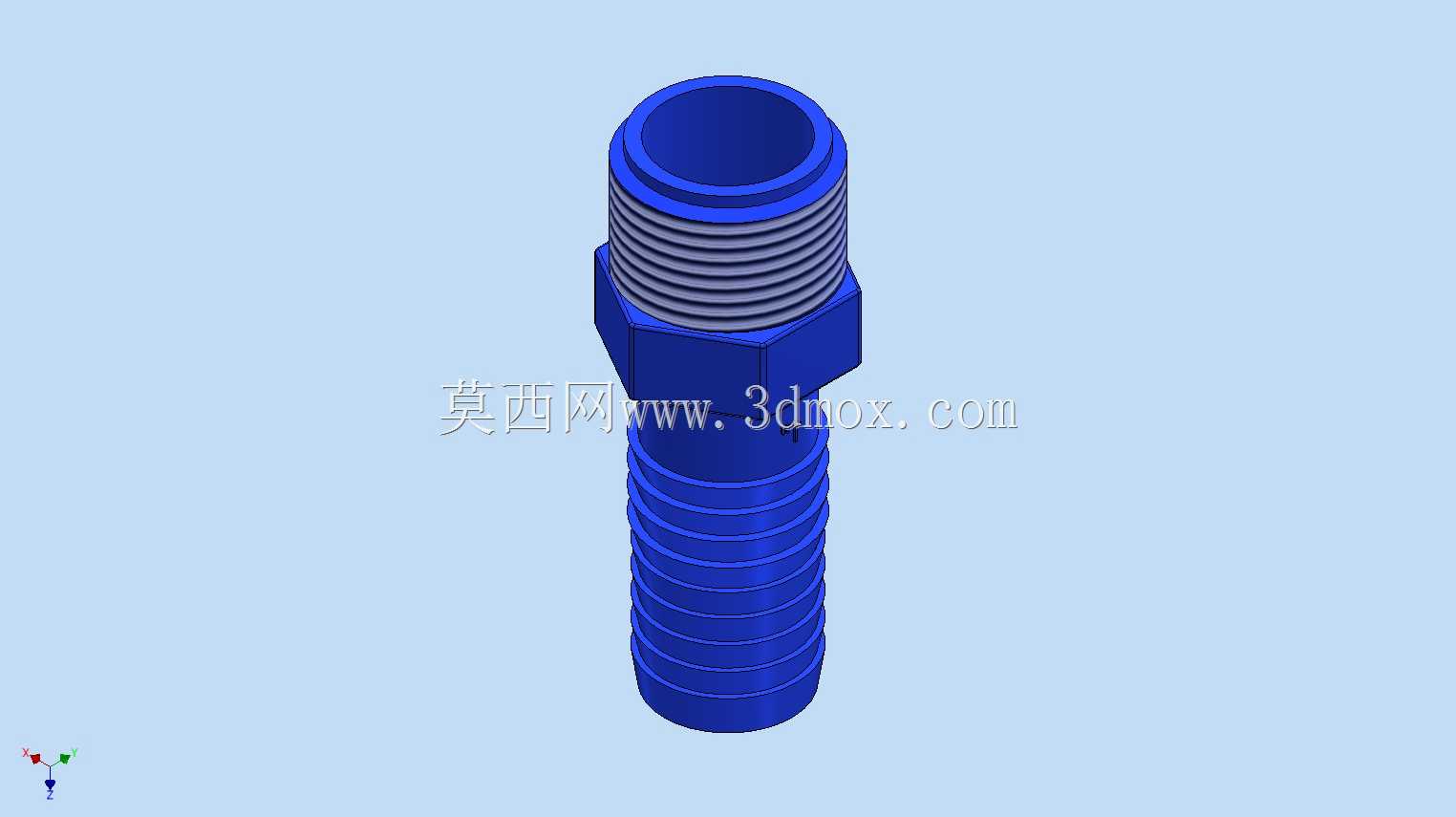

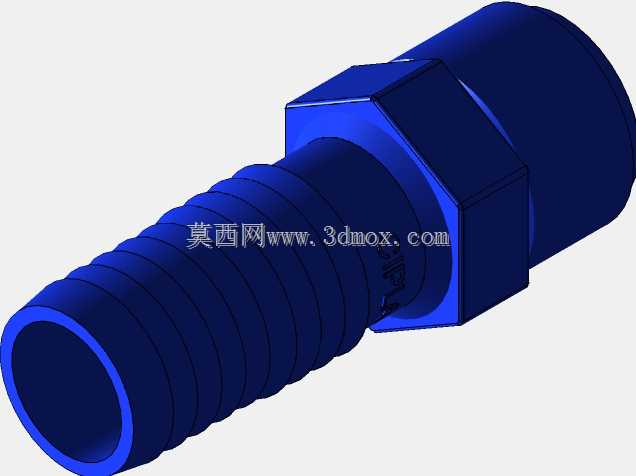

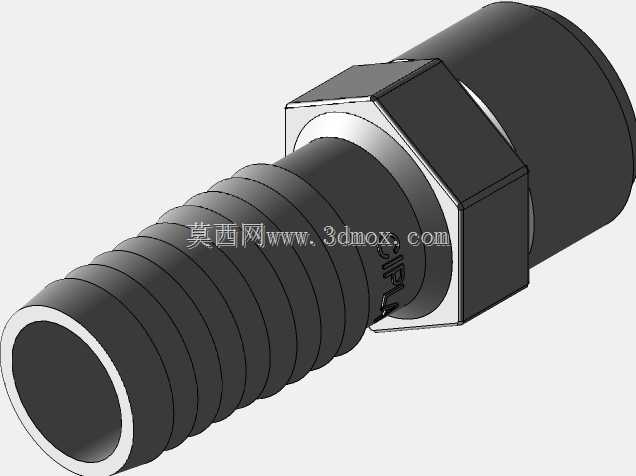

　　从结构设计逻辑来看，这款接头采用三段式一体化结构，没有额外的拼接组件，整体加工成型后结构强度更稳定，不存在拼接焊缝带来的渗漏风险。上端为标准外螺纹段，螺纹牙型采用通用管螺纹设计，牙距和牙高符合常规小口径管路的连接标准，螺纹段根部做了退刀槽处理，既方便车削加工时的退刀操作，也能保证外螺纹拧入对应内螺纹接口时可以完全旋合到位，不会出现螺纹拧不到底导致的接口间隙；螺纹段下方是六角拧动段，对边尺寸按照标准紧固件的扳手适配尺寸设计，刚好适配常规活动扳手、开口扳手的卡口尺寸，安装时不需要定制专用工具，现场施工时用普通扳手就能完成拧紧操作，六角段的上下端面都做了微小的倒角处理，避免安装时扳手打滑划伤零件表面，也能减少安装过程中锐角割伤操作人员的风险。

　　六角段下方是宝塔式插接段，这部分是用来插入柔性软管的核心结构，每一圈凸棱的外径都略大于适配软管的内径，插接时软管被凸棱撑开，依靠软管自身的弹性回缩力紧紧箍在凸棱上，凸棱的朝向是顺着插接方向设计，插入时阻力小，反向拔出时凸棱会卡在软管内壁形成倒扣结构，即便管路内部存在一定压力，也不会轻易出现软管被压力冲脱的情况；插接段的最下端做了圆弧导向倒角，插接软管时不需要反复扩口，对准后稍微用力就能把接头插入软管内部，降低现场安装的操作难度。

　　从安装边界来看，这款接头的整体轴向长度控制在小口径管路的常规安装空间范围内，六角段的最大外径没有超出同规格接头的常规尺寸，在密集排布的管路组中安装时，不会和相邻的接头、管路产生空间干涉，扳手拧动时的操作空间需求和同规格标准接头一致，不需要额外预留过大的操作空间。外螺纹端的密封可以配合生料带、密封胶实现硬密封端的防漏，宝塔端如果是高压工况使用，还可以配合喉箍在软管外侧箍紧，进一步提升连接的可靠性，即便在0.6-1MPa的常规低压流体输送工况下，不额外加装喉箍也能满足密封和抗拉脱要求。

　　建模过程中需要重点关注几个结构细节：一是外螺纹段的牙型公差要控制在标准范围内，公差过大会导致螺纹拧入时过松容易渗漏，公差过小则会出现拧不动、甚至拧裂塑料内螺纹接口的问题；二是宝塔段的凸棱高度要合理，过高会导致软管插接难度大，甚至插装时撑裂软管内壁，过低则会导致抱紧力不足容易松脱；三是六角段和上下两段的衔接处要做圆角过渡，避免应力集中，在管路受外力拉扯时，衔接位置不会因为应力集中出现断裂的问题。这类接头的材质选择范围较广，根据输送介质的不同，可以选用黄铜、不锈钢、PP、尼龙等不同材质加工，三维建模时的结构参数可以直接对接数控加工、注塑成型的生产需求，不需要额外做结构调整，建模时将各段的同轴度控制在合理范围内，能避免后续加工出来的零件出现不同轴导致的安装歪斜、密封失效问题。在实际选型时，只需要确认上端外螺纹的规格、下端宝塔段适配的软管内径，就能匹配对应的管路使用场景，不需要做额外的结构修改，适配性较强。
