外螺纹连接式流体管路适配接头

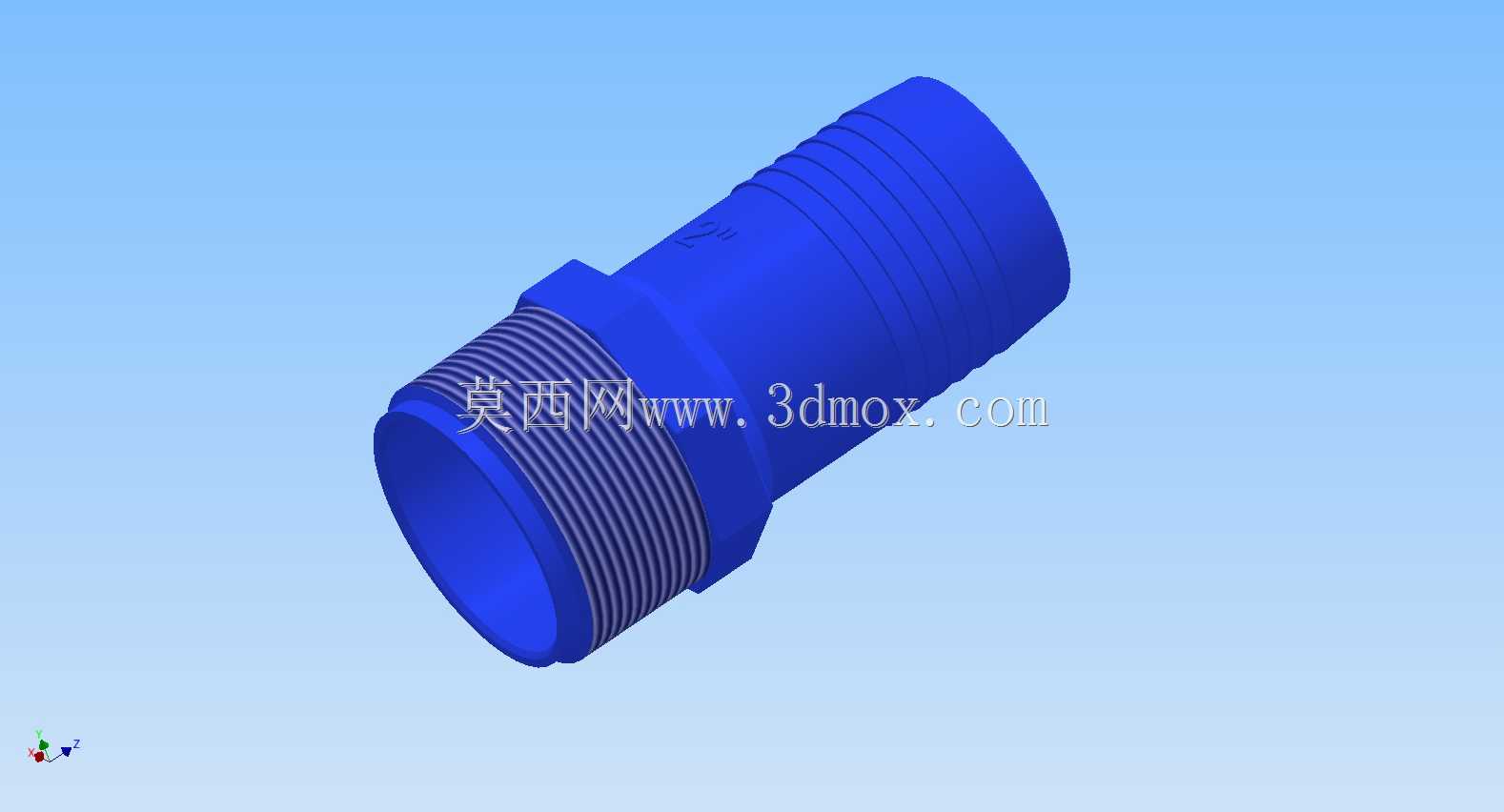

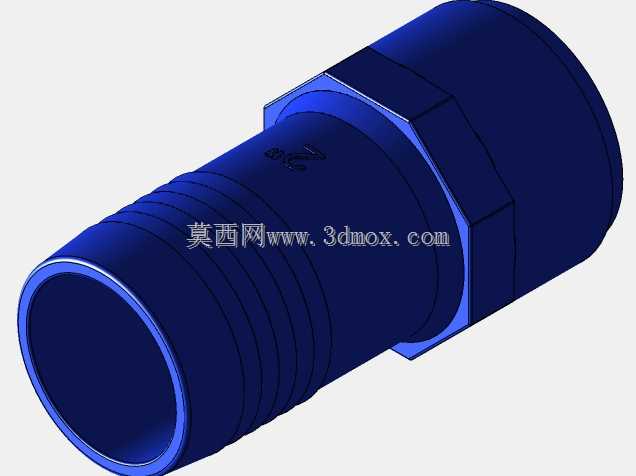

　　这类外螺纹适配接头在民用供水、农用灌溉、小型化工流体输送、气动系统回路里都有高频应用场景，核心作用是实现不同通径管路、不同接口形式元件之间的过渡连接，同时保证连接位置的密封可靠性，避免流体输送过程中出现跑冒滴漏问题。从结构设计来看，接头主体采用阶梯式变径结构，一端加工有标准外螺纹，用于和带内螺纹的管路、阀体或者设备接口旋合连接，螺纹段的长度经过匹配计算，既能够保证足够的旋合深度，满足连接强度要求，又不会因为旋入过长导致端部顶触到对接元件的内部流道，造成流道通径缩减、流体阻力升高的问题。接头中部设计有六角形的拧动台阶段，这个结构是专门为安装施工预留的受力位置，现场装配时可以使用标准开口扳手或者活动扳手卡持在这个位置施加扭矩，

　　避免直接夹持螺纹段造成牙型损伤，影响后续的密封效果和连接强度，六角对边的尺寸按照对应螺纹规格的标准工装尺寸设计，和常规施工工具的适配性很好，不需要定制特殊工装就能完成装配。接头的另一端是光面插接段，外表面加工有多道环形的防滑凹槽，当和柔性软管比如PVC软管、橡胶气管、编织输水软管连接的时候，软管套入该段之后，配合喉箍锁紧，环形凹槽可以增大软管和接头外壁之间的摩擦力，同时在喉箍的压紧力作用下，软管内壁会嵌入凹槽内部，形成多道密封防线，即使管路内部存在一定的工作压力，也不会出现软管脱落、流体渗漏的问题。在流道设计上，接头内部采用等通径直孔结构，内壁没有突兀的变径台阶或者凸起结构，流体经过接头位置的时候不会产生明显的紊流，

　　压力损失控制在很低的水平，能够有效降低输送系统的动力损耗，不管是输送液态水、轻度腐蚀性的化工溶液，还是压缩空气这类气态介质，都能保持稳定的输送效率。从安装边界来看，接头的整体轴向长度经过优化，在满足连接强度和密封长度要求的前提下尽可能压缩整体尺寸，在管路排布比较紧凑的设备内部或者狭小的安装空间里，也能顺利完成装配，不会和周边的其他管路、结构件产生安装干涉。接头的外螺纹牙型按照通用管螺纹标准加工，牙型角、螺距、牙顶间隙都符合通用连接规范，和市面上同规格的标准内螺纹元件都能实现良好的互换性，不需要额外进行二次加工就能直接替换损坏的原有接头，降低现场维护的配件准备难度。在材质适配性上，

　　这类结构的接头可以根据输送介质的不同选用不同的加工材质，输送常温水可以选用普通工程塑料或者镀锌碳钢材质，输送有腐蚀性的介质可以选用不锈钢或者氟塑料材质，结构本身不需要做大幅调整就能适配不同材质的加工工艺，通用性很强。建模过程中需要重点关注螺纹段的牙型精度，还有六角拧动段的对边尺寸公差，以及插接段环形凹槽的深度和间距，这些尺寸直接影响到接头的实际装配性能和密封效果，如果螺纹牙型加工偏差过大，装配时会出现旋合卡顿、密封不严的问题，如果六角对边尺寸超差，会出现扳手卡持不住、安装时打滑的问题，如果插接段的凹槽深度过浅，和软管连接后的防脱能力就会不足，容易在带压工作时出现软管脱落的故障。另外接头的两端同轴度也需要严格控制，如果两端的同轴度偏差过大，装配完成后管路会出现别劲的情况，长期在带压振动的工况下工作，连接位置容易出现应力集中，导致接头开裂或者螺纹滑牙，缩短使用寿命。
