1/2英寸150磅ANSI标准平面法兰结构

　　在石化、给排水、暖通、常规工业流体输送管路系统中，法兰是实现管路可拆卸连接的核心承压部件，这款适配1/2英寸公称通径的平面法兰，严格遵循ANSI B16.5标准中150磅压力等级的尺寸规范设计，可直接匹配同压力等级、同通径的管路、阀门、泵体进出口的连接接口，是中小口径低压流体管路搭建、改造、维护作业中常用的连接构件。从实际工程应用的场景来看，这类150磅等级的平面法兰，多用于工作压力不超过1.9MPa、工作介质为常温清水、压缩空气、低压蒸汽、常规无强腐蚀性油品的管路系统，常见于厂区公用工程管路、小型工艺装置的支管段、建筑给排水的立管连接段、中小型换热设备的进出口连接位置，相比对焊法兰，平面法兰的加工成本更低、安装对位更便捷，

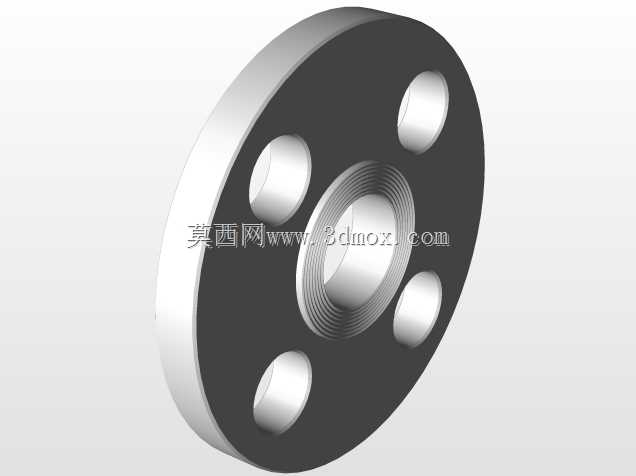

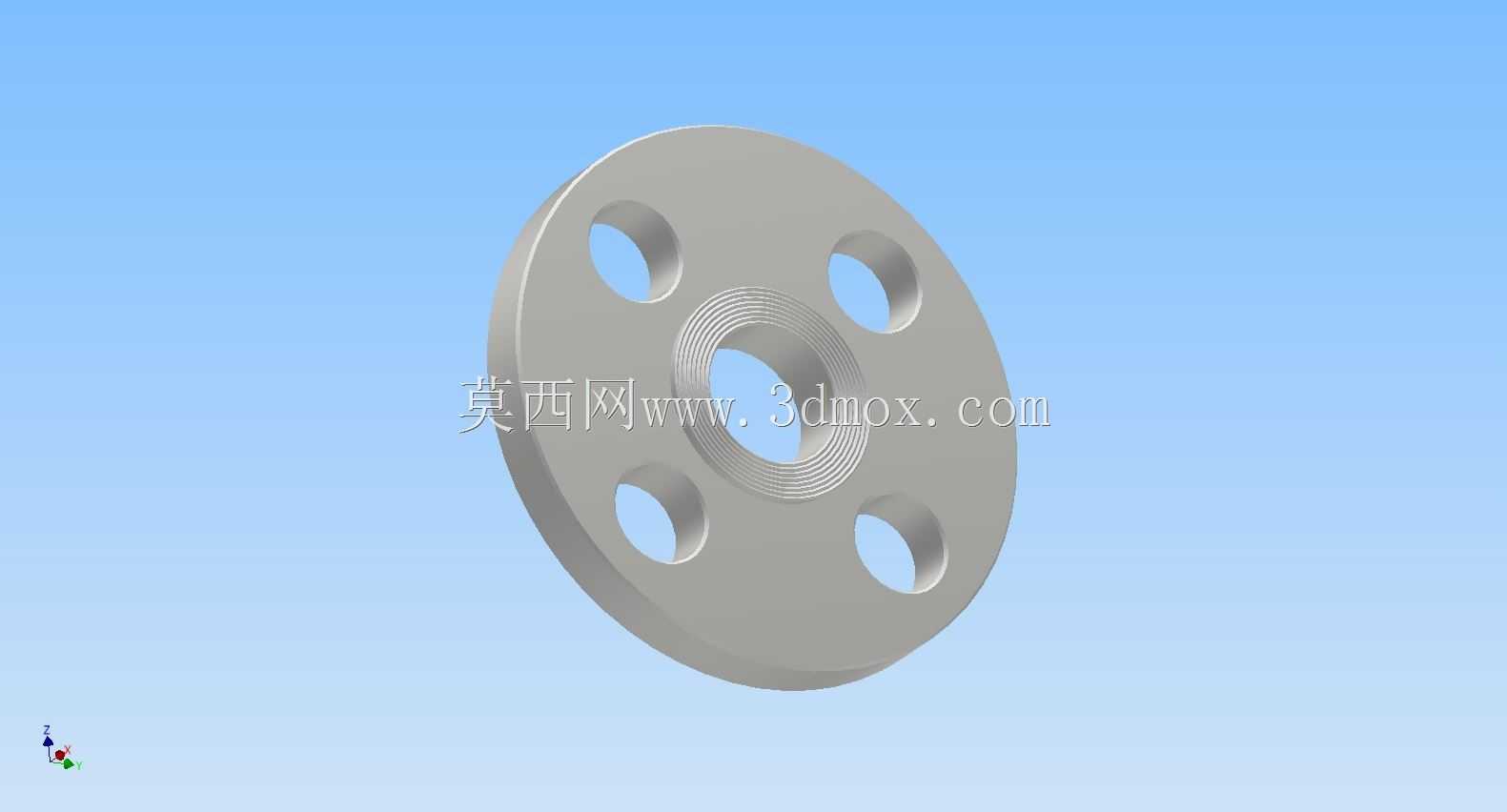

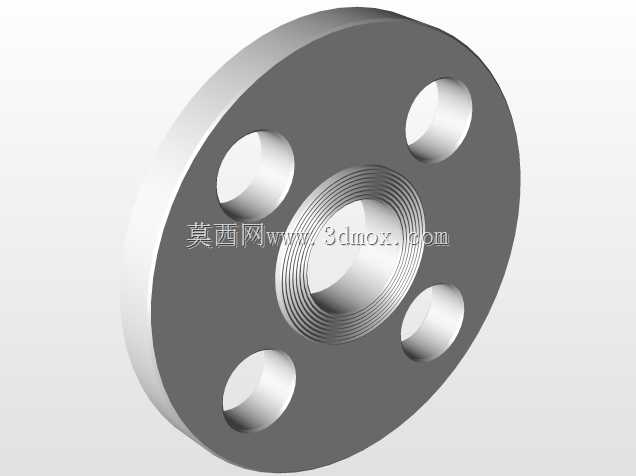

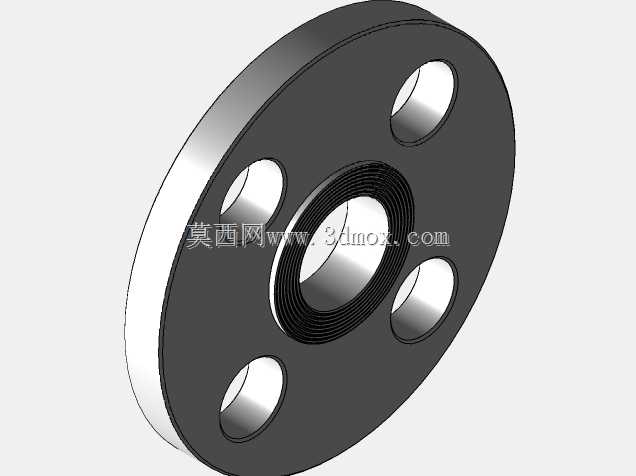

　　在低压常温的工况下完全可以满足密封承压需求，是工程选型中性价比极高的连接件选项。这款法兰的结构设计完全贴合美标法兰的规范要求，整体为圆盘式结构，中心位置为贯通的介质流道孔，流道孔周边加工有密封面区域，平面型的密封面无需加工凹凸榫槽，仅需配套非金属平垫片（如橡胶垫片、石棉橡胶垫片、改性四氟垫片）即可实现有效密封，安装时对操作人员的技能要求更低，对位偏差的容忍度更高，非常适合现场施工条件有限、安装作业空间局促的管路场景。法兰盘本体上均匀分布有4个螺栓通孔，孔位的节圆直径、孔径尺寸完全匹配ANSI B16.5 150磅等级的对应参数，安装时可直接穿入配套的美标螺栓，无需现场扩孔或调整孔位，四个螺栓孔沿法兰圆周均布，受力均匀，

　　拧紧螺栓时可按照对角顺序逐步加载，保证垫片各区域的压缩量一致，避免因局部压力不均导致的介质泄漏问题。从安装边界的尺寸来看，这款法兰的外径尺寸、密封面宽度、法兰本体厚度均严格对应标准要求，法兰厚度经过承压强度校核，在150磅对应的额定工作压力下，不会出现本体变形、螺栓孔撕裂的失效问题，法兰背面与管道焊接的位置预留了足够的焊缝操作空间，无论是采用角焊缝连接的承插式安装，还是平焊对接的安装方式，都能保证焊缝的有效熔深，避免焊接缺陷导致的连接强度不足问题。在三维建模的细节处理上，这款法兰的所有倒角、圆角都按照实际加工工艺要求设置，密封面区域的表面粗糙度要求对应建模时做了面属性区分，螺栓孔的边缘做了去毛刺倒角处理，

　　避免安装时划伤螺栓螺纹或垫片表面，法兰盘的外缘做了小尺寸的倒圆，既可以减少加工时的应力集中，也能避免安装搬运过程中锋利边缘划伤作业人员。在实际选型应用时，需要注意这类平面法兰的适用工况限制，不可用于高温高压、强渗透性介质、易燃易爆高危介质的管路连接，避免密封失效引发安全事故；安装前需要检查密封面是否有磕碰、划痕、锈蚀等缺陷，垫片需要根据介质特性选择适配的材质，螺栓拧紧时需要控制扭矩，不可超扭矩加载导致法兰本体变形或螺栓断裂。这类标准化的法兰构件，在三维设计过程中可以直接调用装配，无需重复建模，能够大幅提升管路系统的设计效率，同时因为尺寸完全遵循通用标准，装配完成后可以直接生成BOM表采购对应标准件，减少设计与生产采购环节的沟通成本，避免因非标尺寸导致的供货周期长、安装适配性差的问题。在管路系统的应力分析环节，这款法兰的模型可以直接导入CAE分析软件，施加对应的内压载荷、螺栓预紧力、管路热膨胀载荷，校核法兰本体的应力分布、密封面的接触压力分布，验证整个连接节点的可靠性，为管路系统的长期稳定运行提供设计依据。
