3/4英寸150磅级突面钢制管法兰

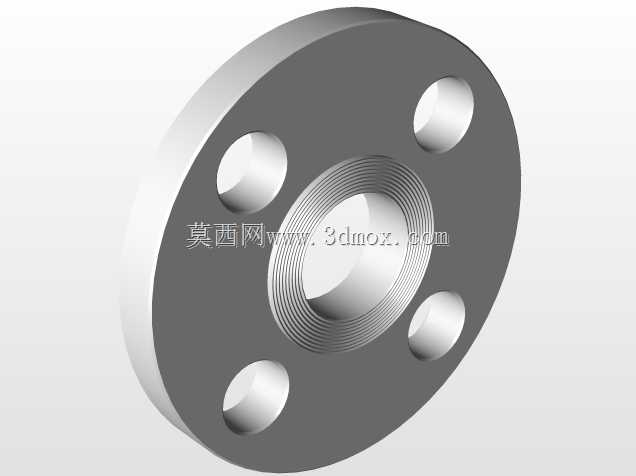

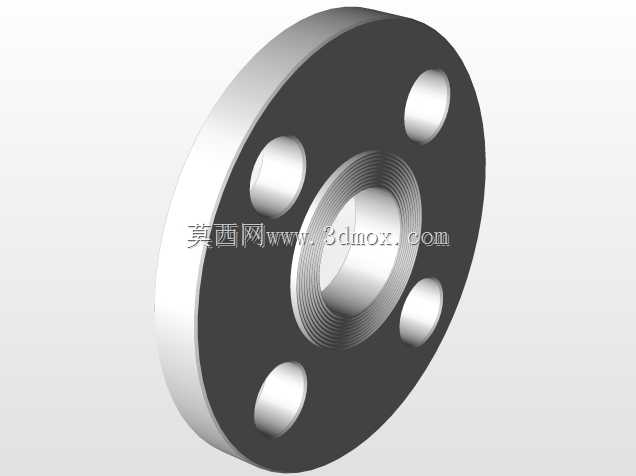

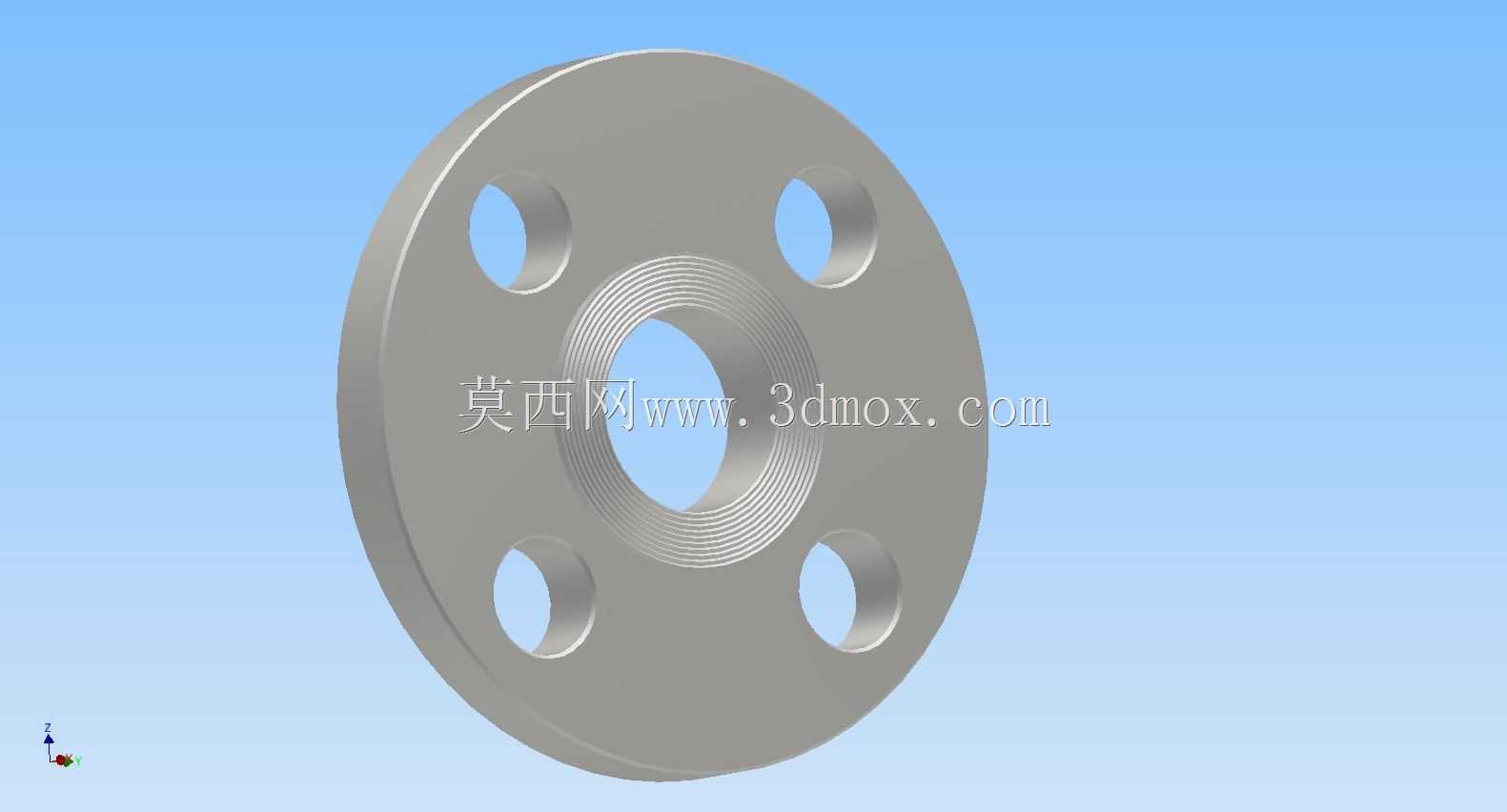

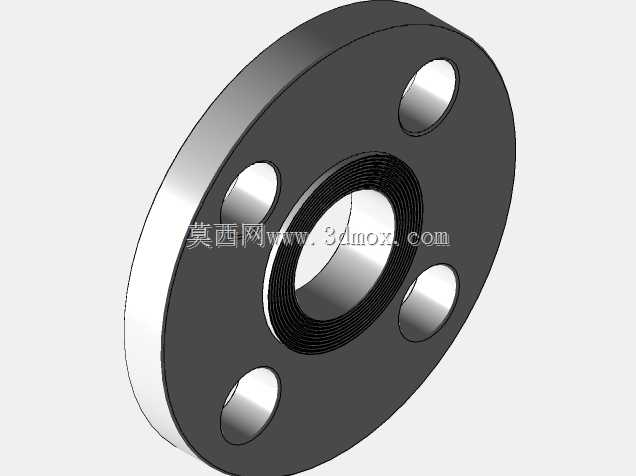

　　在石油化工、市政给排水、暖通空调、轻工制药等行业的压力管道系统中，法兰是实现管道与管道、管道与阀门、管道与设备可拆卸连接的核心承压元件，其密封可靠性直接决定整个管路系统的运行安全。本次涉及的3/4英寸公称通径、150磅压力等级的突面法兰，是ANSI B16.5标准体系中应用覆盖面极广的通用连接件，适配公称压力2.0MPa级的中低压管路工况，在常温输水、压缩空气输送、低压油品输送、常规化工介质输送等场景中被大量选用。从结构设计逻辑来看，该法兰采用突面密封结构，密封面为高出法兰盘本体的环形凸台，表面加工有多圈同心圆水线，这种结构的核心优势在于安装时垫片受力集中在窄小的密封环带上，在相同螺栓预紧力下能获得更高的密封比压，

　　有效降低介质泄漏风险，同时突面结构加工难度低、维护成本低，配套的非金属垫片、缠绕式垫片都能获得良好的密封适配性，无需特殊定制异形密封件。法兰本体采用圆盘式结构，中心为与公称通径匹配的流通孔，孔壁与对接管道的内径保持一致，避免通径突变造成的介质流阻增大、局部紊流冲刷等问题；法兰盘周向均匀布置4个螺栓通孔，孔位严格遵循ANSI B16.5标准的螺栓孔中心圆直径要求，安装时无需额外配钻，可直接与同压力等级、同通径的阀门、设备法兰、管道法兰实现互换对接，螺栓孔采用光孔设计，适配美制六角头螺栓，穿装时预留了微小的间隙补偿量，可抵消管路安装时的微小同轴度偏差，降低现场安装难度。从安装边界来看，该法兰的外径、厚度、密封面外径、

　　螺栓孔直径等尺寸均严格执行标准要求，安装时需注意法兰背面与管道焊接处的坡口处理，采用角接接头焊接时需保证焊脚高度符合承压规范，避免焊接缺陷造成的应力集中；螺栓紧固时需采用对角交叉紧固的方式，分2-3次逐步加载预紧力，避免单侧受力过大造成法兰面翘曲、密封失效。在实际工程应用中，这类法兰常与对焊连接、承插焊连接的管道配合使用，也可根据现场需求加工为螺纹连接形式，适配小口径镀锌管、无缝钢管的连接需求；在泵房管路系统中，该规格法兰常用于水泵进出口的支管连接、旁通管路连接，在化工装置中则常用于仪表取源管路、小型助剂输送管路的连接，其150磅的压力等级可覆盖绝大多数常温中低压工况的使用需求，

　　适用介质温度范围根据所选材质不同可覆盖-29℃至425℃，满足常规工业场景的使用要求。设计这类标准法兰时，核心是严格遵循标准规定的尺寸公差与形位公差要求，尤其是密封面的平面度、螺栓孔的位置度，这两个参数直接影响安装后的密封性能；密封面的水线加工需保证纹路均匀、无凸起毛刺，避免划伤垫片造成密封泄漏；法兰盘的厚度设计需满足承压时的刚度要求，避免螺栓预紧后法兰盘发生翘曲变形，导致密封面间隙不均引发泄漏。在三维建模过程中，需重点还原密封面的水线结构、螺栓孔的倒角细节、法兰外缘的过渡圆角，这些细节不仅影响模型的写实度，更能为后续的工程出图、装配干涉检查、管路应力仿真提供准确的模型基础，避免因模型细节缺失导致的仿真偏差、加工错误。
