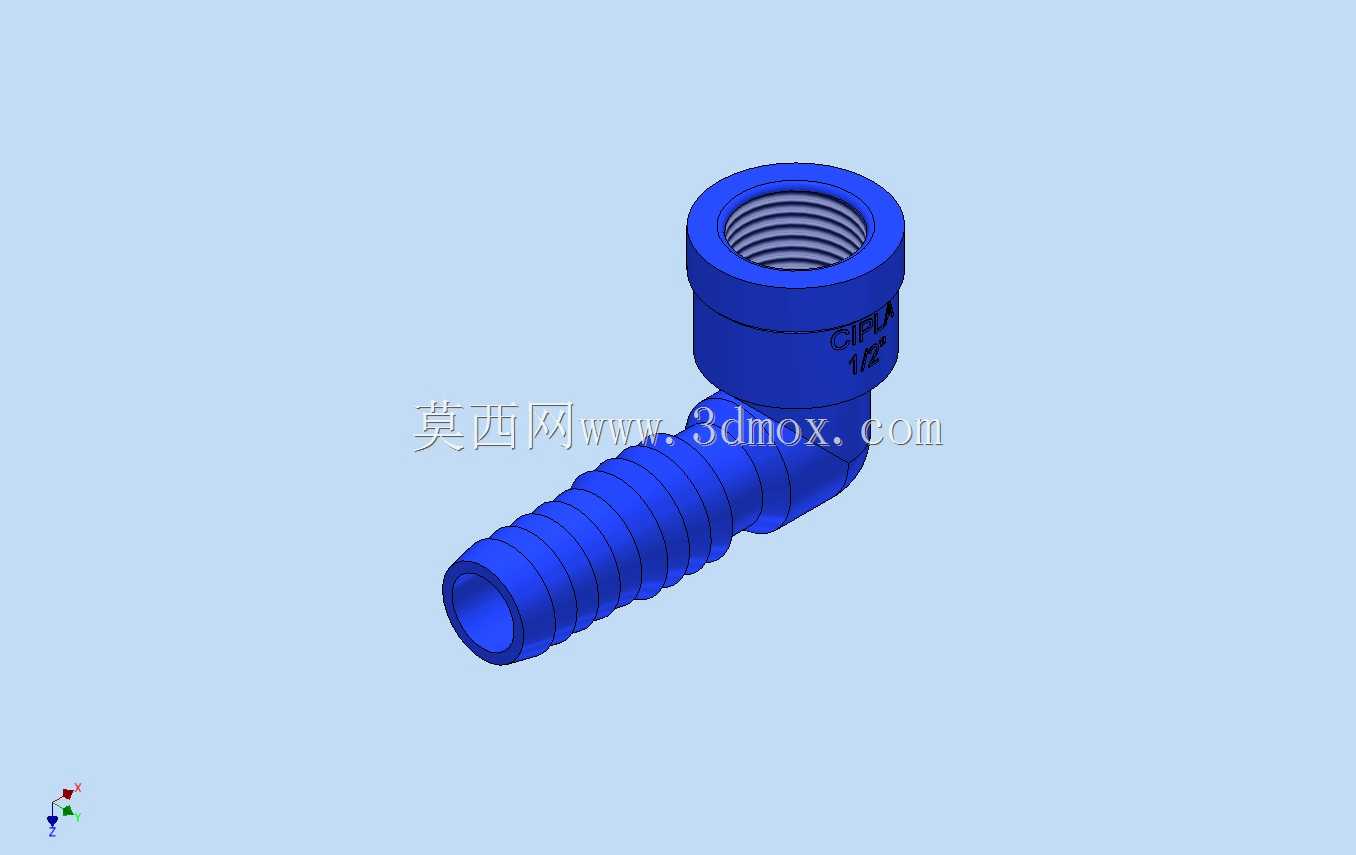

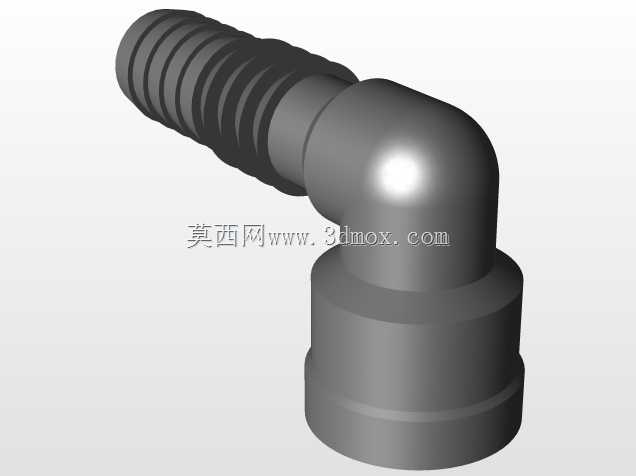

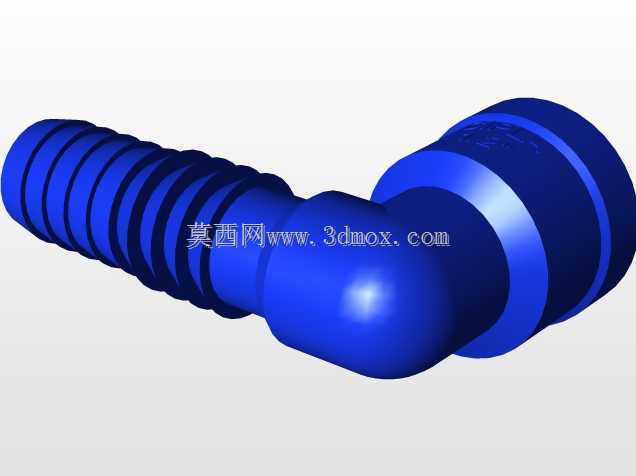

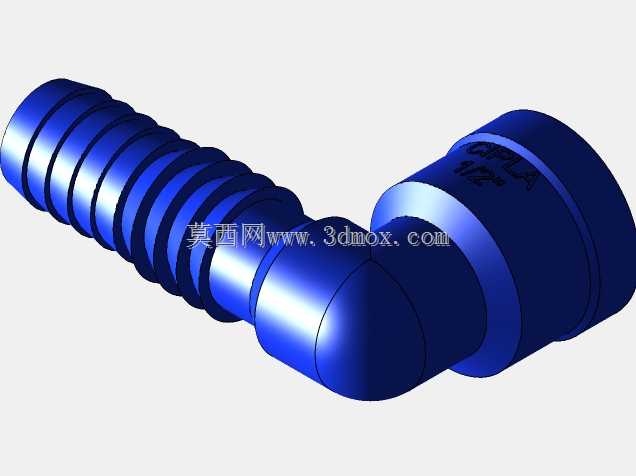

1/2BSP内螺纹直角宝塔软管接头

　　在流体输送管路的布设场景里，直角转向的管路连接需求几乎覆盖了从车间气动回路、小型液压站支路到民用供水、化工试剂输送的各类工况，这类90度转向的接头核心作用是在有限安装空间内完成管路方向切换，同时避免软管过度弯折导致的通径缩减、管路过早疲劳开裂问题。这款内螺纹转宝塔的90度接头，一端采用1/2规格BSP内螺纹，这类螺纹属于惠氏管螺纹范畴，密封适配性强，可匹配同规格的外螺纹阀件、硬管接头、设备接口，螺纹段的加工精度直接决定了连接后的密封可靠性，建模时螺纹牙型严格遵循BSP标准的55度牙角、螺距参数，牙顶与牙底预留了足够的密封填料缠绕空间，实际装配时配合生料带或密封胶即可实现低压工况下的无泄漏连接。接头另一端的宝塔结构，

　　采用多道环形倒刺设计，倒刺的外径略大于适配软管的内径，当软管套入后，倒刺会嵌入软管内壁，配合喉箍锁紧后可承受常规工况下的管路压力，不会出现软管拔脱的问题；宝塔段的末端做了圆弧导向处理，装配时无需过度扩张软管即可顺利套入，能减少软管端部的装配损伤，延长软管使用寿命。从结构设计的角度看，这款接头的直角转角处做了大圆弧过渡，没有尖锐的直角应力集中区，当管路内存在流体压力脉动、或外部存在轻微震动时，转角位置不会因为应力集中出现开裂失效；接头整体的壁厚分布经过优化，螺纹段壁厚满足螺纹啮合的强度要求，宝塔段壁厚兼顾了结构强度与材料成本，转角处的壁厚做了适当加厚，可承受更高的管路冲击载荷。实际安装时，内螺纹端的外轮廓采用六角外形设计，

　　可使用普通活动扳手或对应规格的开口扳手进行拧紧操作，无需定制专用工装，扳手位的对边尺寸符合常规五金工具的适配范围，现场装配效率高；接头的整体安装边界紧凑，直角两端的轴向长度控制合理，在狭小的设备舱、机柜内部布设管路时，不会因为接头尺寸过大出现与周边零部件干涉的问题，尤其适合安装空间受限的气动控制箱、小型液压动力单元内部的管路转向连接。在气动回路应用中，这类接头可用于压缩空气管路的直角转向，连接PU软管或编织气动软管，工作压力覆盖常规车间0.4-0.8MPa的供气压力范围；在低压输水工况中，可配合PVC软管或橡胶软管完成水路的直角布设；在小型液压支路中，也可用于低压回油管路的连接，适配耐油橡胶软管。建模过程中，

　　对宝塔段的每一道倒刺都做了尺寸校验，倒刺的倾斜角度经过优化，既保证了软管套入后的锁紧力，又不会因为倒刺过于尖锐割伤软管内壁；内螺纹的入口处做了倒角处理，装配时可快速对准外螺纹，避免螺纹错牙导致的螺纹损伤；接头的外表面没有多余的凸起结构，整体外观规整，批量生产时无论是采用黄铜棒料车削加工，还是采用不锈钢锻压后机加工，都具备良好的加工工艺性，加工过程中刀具走刀路径顺畅，无复杂的深腔或特殊结构，可有效控制加工成本。
