通用电气飞机发动机托架三维结构设计

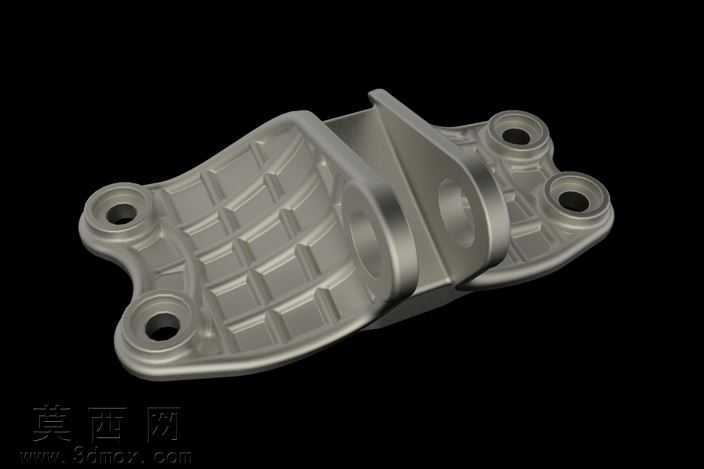

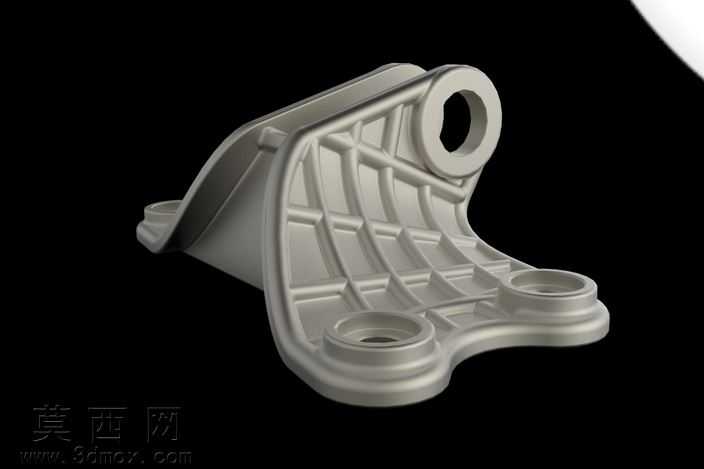

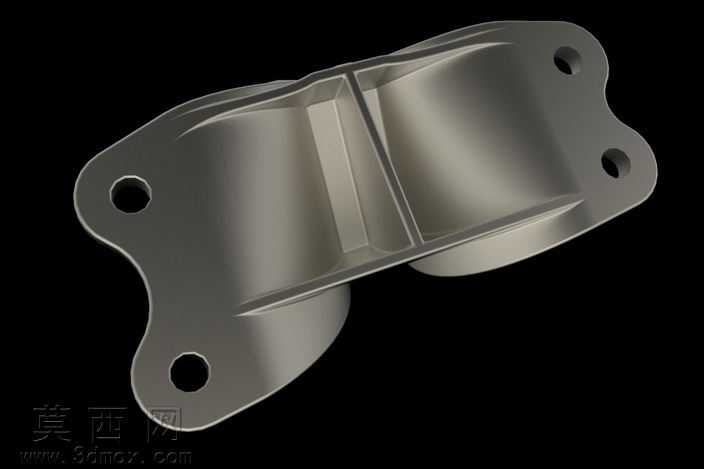

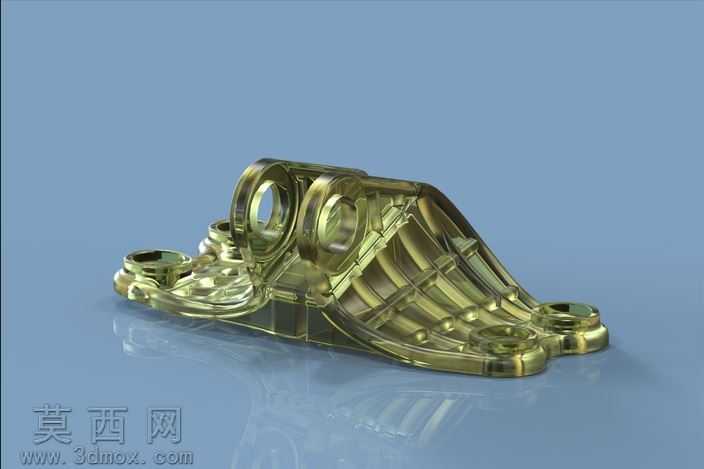

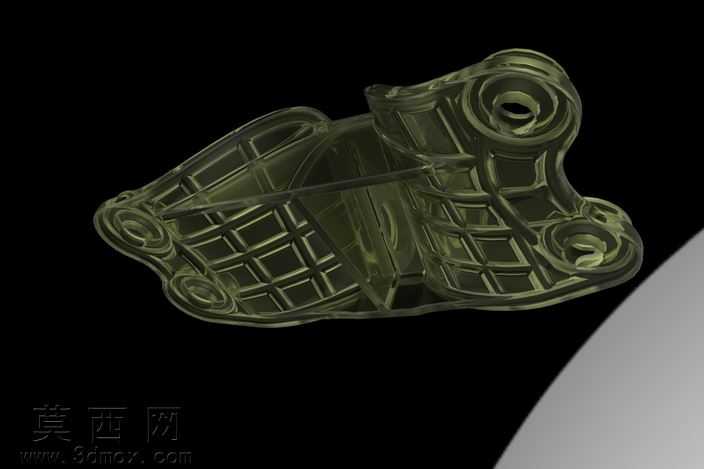

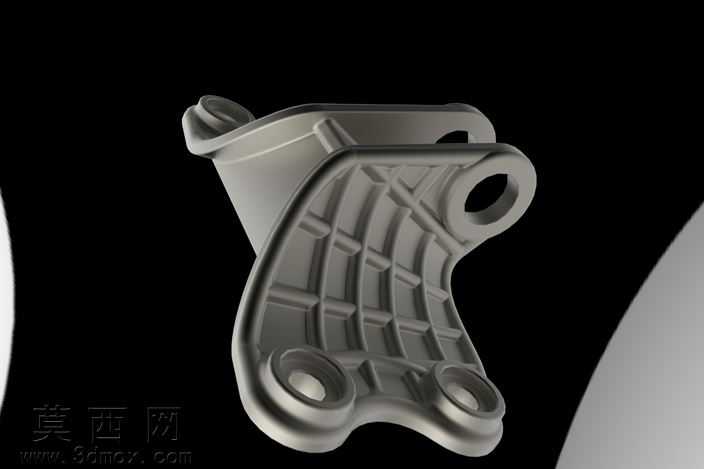

本作品为通用电气飞机发动机托架的三维参数化建模成果，建模过程严格遵循航空零部件设计的精度规范，依托三维设计软件完成全特征构建，完整还原了该承力构件的全部结构细节。建模阶段首先梳理托架的受力逻辑与装配关系，以底部安装基准面为建模起始基准，依次构建底部的多组安装耳座结构，每个耳座的安装孔位、孔边倒角、贴合面平面度都按照航空构件的装配要求做了精准约束，确保后续装配环节能够与机身安装点位完全匹配。主体承力臂部分采用渐变式变截面结构设计，建模时通过多截面实体放样结合加强筋阵列的方式完成，既还原了构件轻量化的结构特征，也精准复现了内部纵横交错的加强筋布局，筋条的厚度、过渡圆角都做了统一参数化约束，避免出现应力集中的结构缺陷。上部的发动机连接铰孔结构做了高精度的同轴度约束，两个主铰孔的相对位置公差、孔壁粗糙度对应的曲面精度都做了细化处理，铰孔周边的加厚承力凸台、凸台与主体臂的过渡曲面都通过G2连续的曲面过渡完成，保证结构受力传递的平顺性。材质渲染阶段选用航空常用的高强度锻造铝合金材质，调整材质的半透明金属质感参数，既能够清晰展示内部的加强筋排布结构，也还原了金属构件表面的细腻反光与边缘折射效果，渲染场景采用柔和的影棚布光，通过多角度补光突出构件的曲面转折与结构层次，底部添加微弱的地面反射效果增强视觉真实感。整个建模过程遵循自上而下的设计思路，先确定整体的安装边界与受力路径，再逐步细化局部的连接结构、减重结构、加强结构，所有特征都保留了完整的参数化建模历史，方便后续根据不同型号发动机的安装需求调整尺寸参数，模型的曲面质量经过曲率检查无破面、无尖锐棱角，所有装配贴合面都做了公差余量预留，完全符合航空发动机托架的实际设计生产逻辑，可用于结构受力仿真、装配干涉检查、教学演示等多种场景。
