双旋翼尾撑式无人飞行器三维设计作品

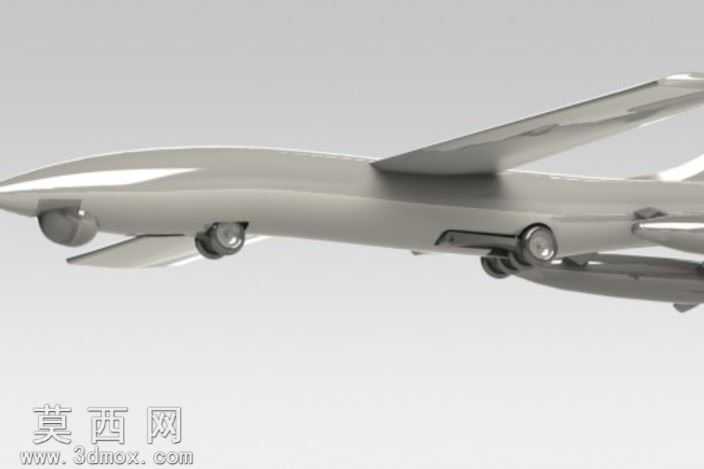

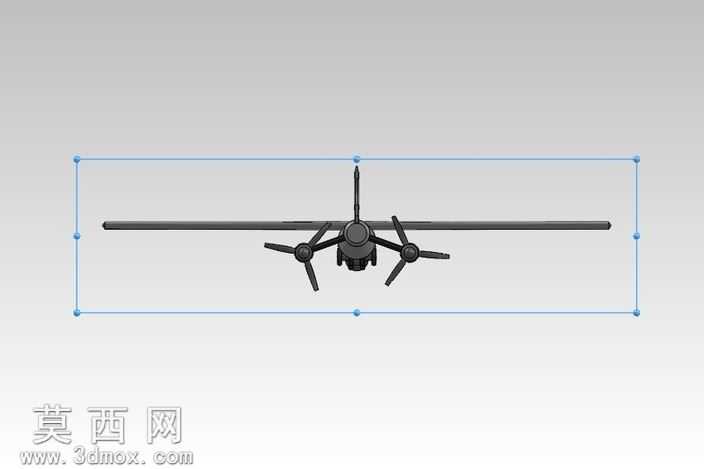

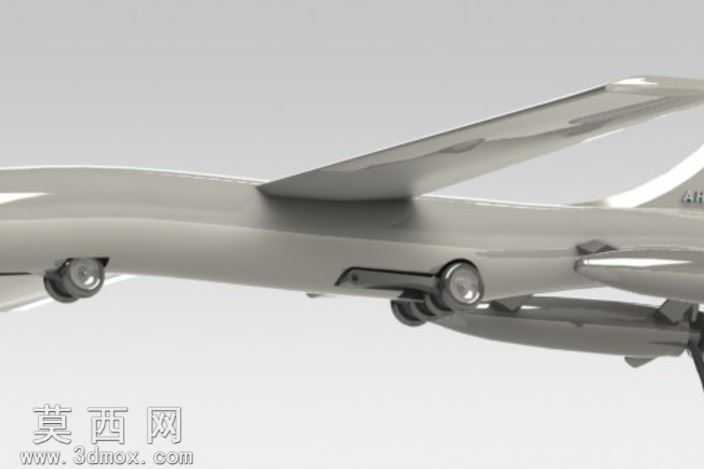

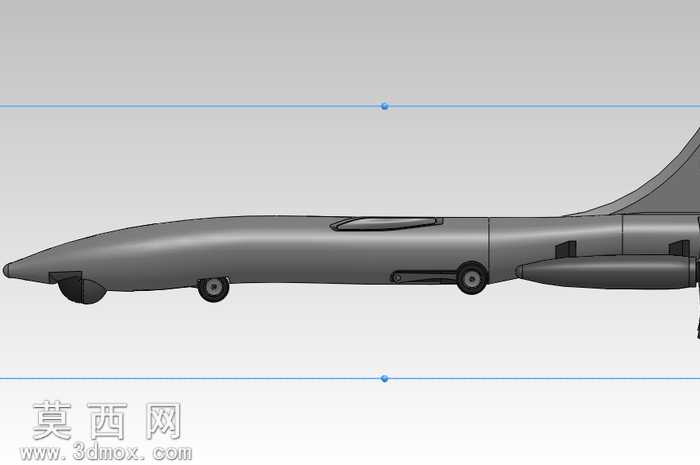

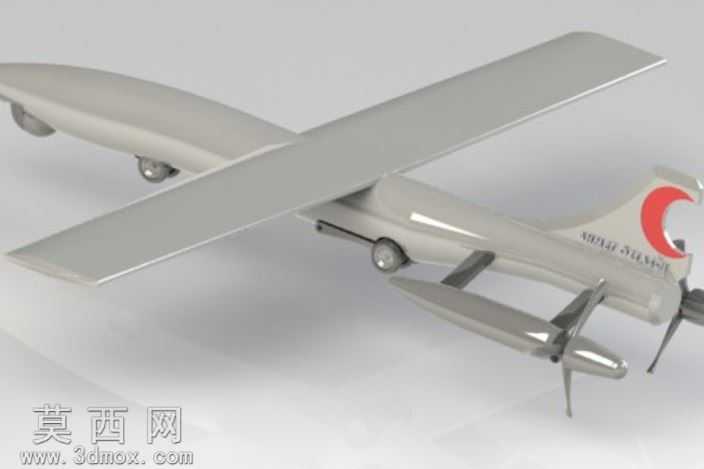

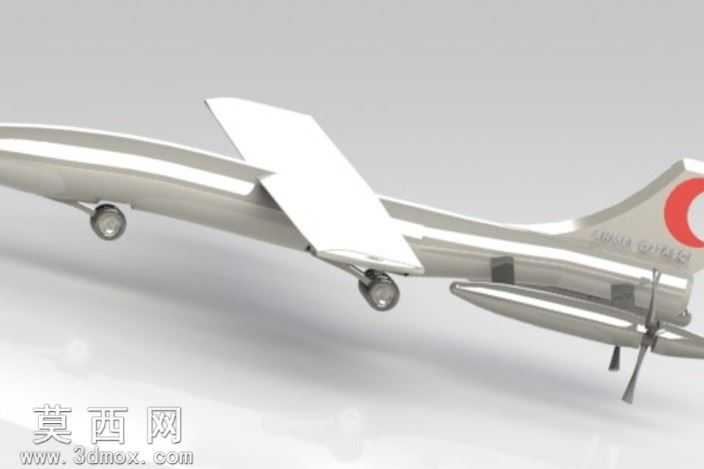

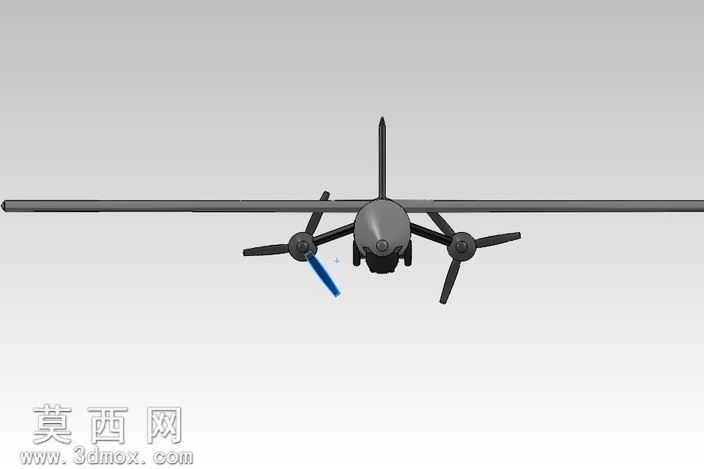

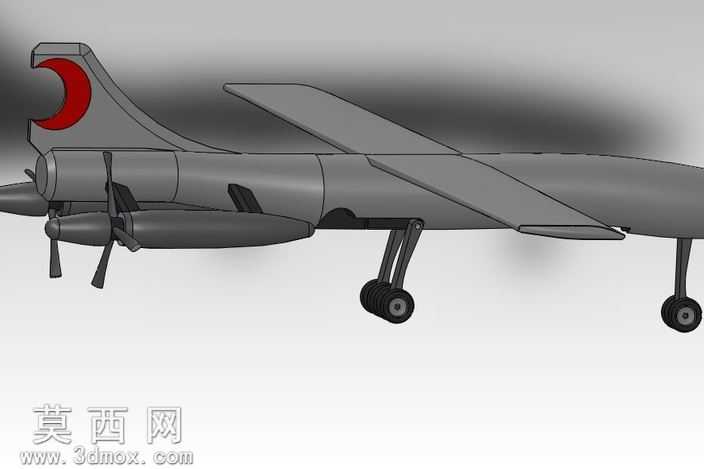

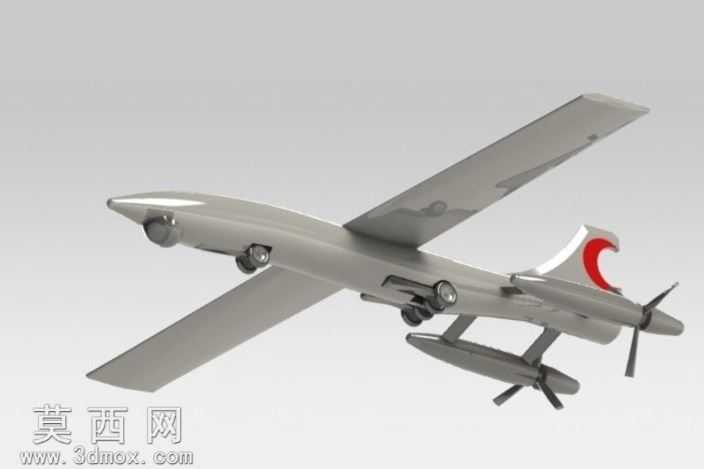

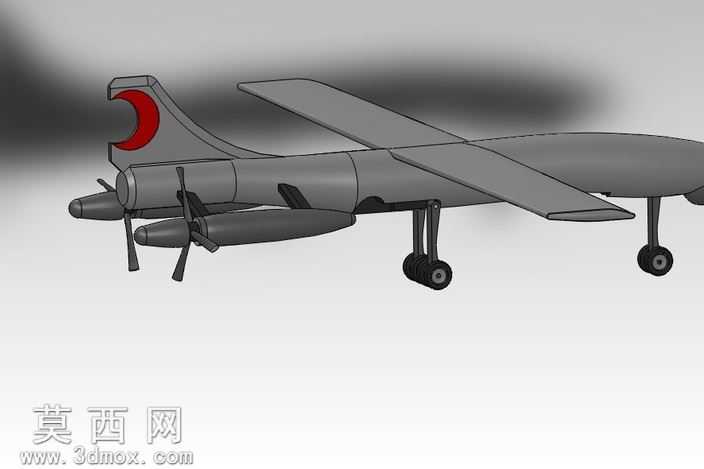

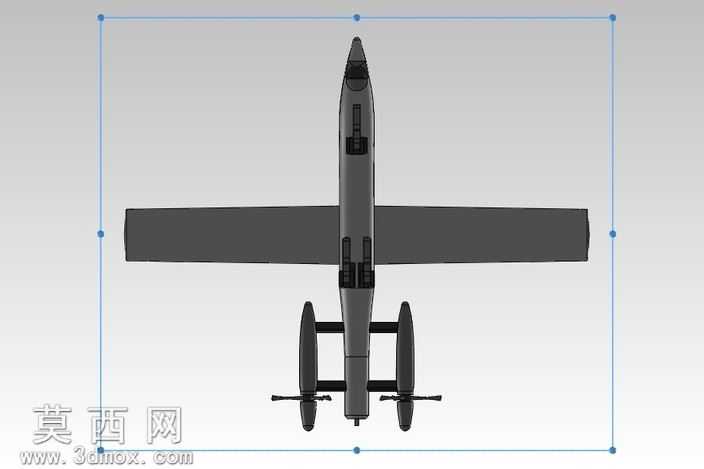

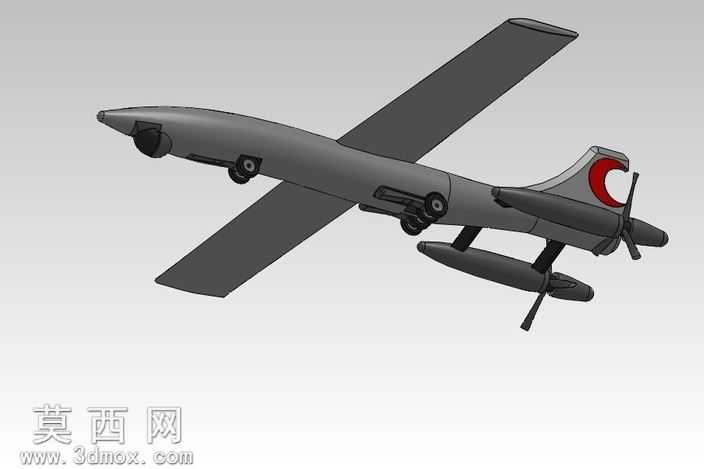

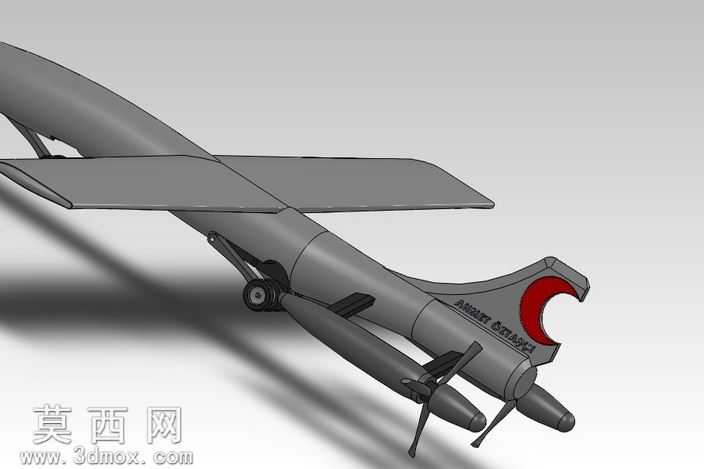

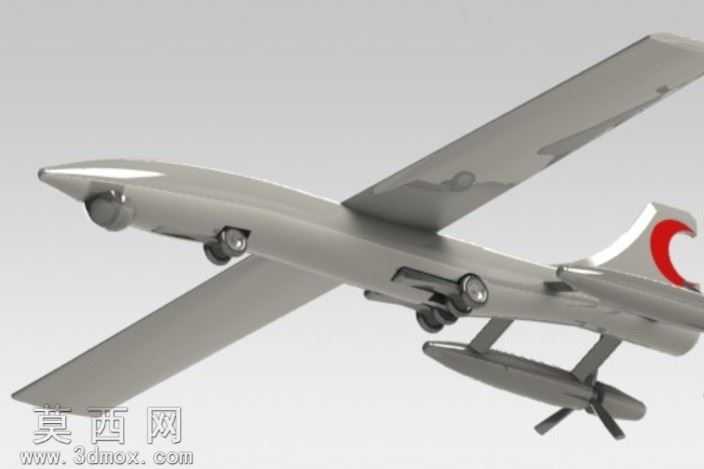

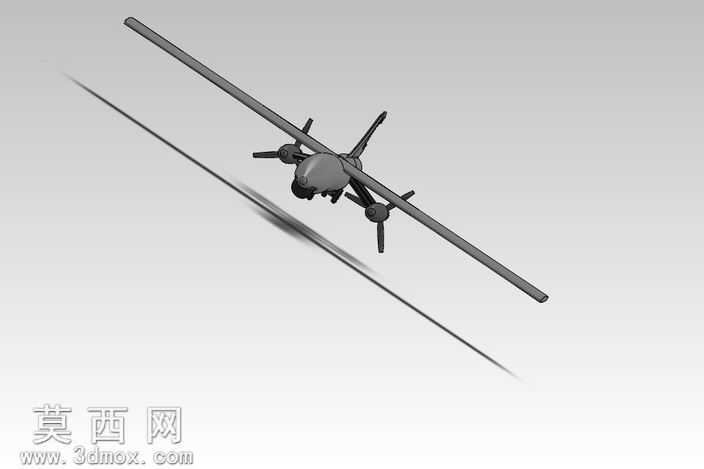

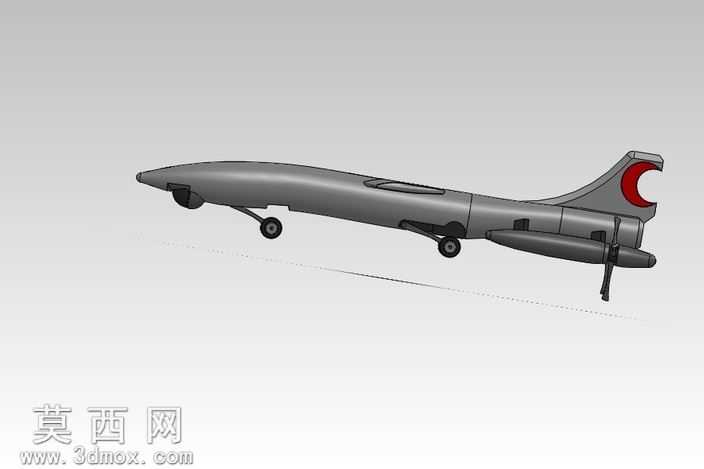

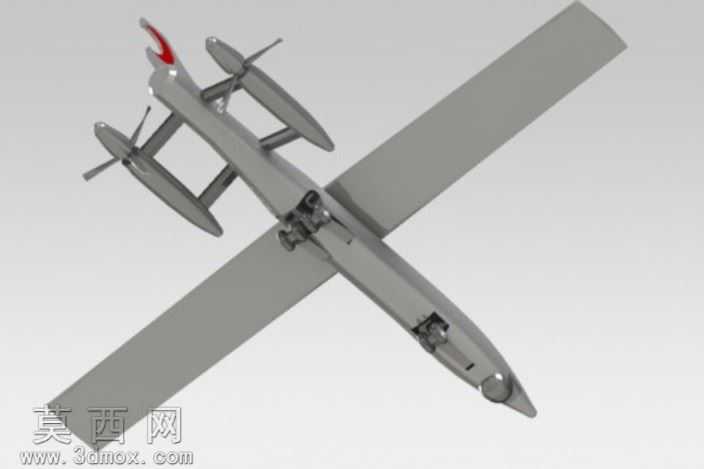

本作品为双旋翼尾撑式无人飞行器的三维建模成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的设计思路，先完成整体气动布局的框架搭建，再逐步拆分细化各个功能部件的结构细节。模型整体采用常规无人飞行器布局，设置长直平直主翼以保障低空低速飞行状态下的升力表现，机身主体采用流线型钝头设计，有效降低飞行过程中的正面空气阻力，尾部设置单垂直尾撑结构，搭配末端小型安定面，保障飞行过程中的航向稳定性。动力系统部分，模型还原了双旋翼动力单元的安装结构，两侧动力舱对称布置于主翼中段位置，每个动力舱配套三叶片螺旋桨结构，建模过程中对桨叶的翼型曲面做了平滑过渡处理，还原真实桨叶的扭转角度与翼型厚度变化，保障气动外形的还原度；动力舱与主翼的连接结构做了细节刻画，还原了安装座的卡位与固定结构特征。材质与渲染表现上，机身主体采用哑光深灰色航空复合材料质感，主翼表面做了轻微的磨砂质感处理以还原真实飞行器蒙皮的视觉效果，螺旋桨桨叶部分区分了不同的材质表现，其中单支桨叶采用亮蓝色标识色，其余桨叶采用与机身统一的深灰色调，既还原了真实飞行器的标识设计，也让模型整体视觉层次更加清晰。结构设计层面，模型完整还原了飞行器的各个组成部分的装配关系，主翼与机身的连接、尾撑与机身的衔接、动力舱与主翼的装配位置都严格按照真实无人飞行器的比例设置，各个部件之间不存在结构干涉问题，可直接用于装配演示、结构教学或者二次设计修改。建模过程中对曲面的连续性做了严格把控，机身曲面、主翼曲面、尾翼曲面都达到G2连续标准，渲染后不会出现曲面断层、光影不均的问题，整体模型比例协调，细节表现到位，既可以用于航空类相关的教学演示场景，也可以作为无人飞行器概念设计阶段的参考原型，为后续的结构优化、气动仿真提供基础的三维模型支撑。
