带脚轮可移动翻转式工件支撑工装架

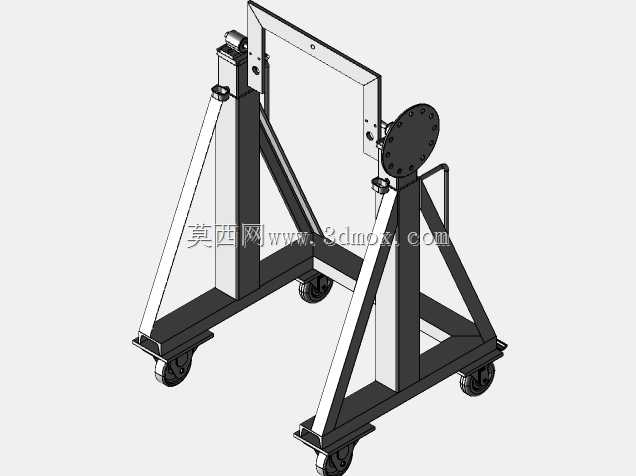

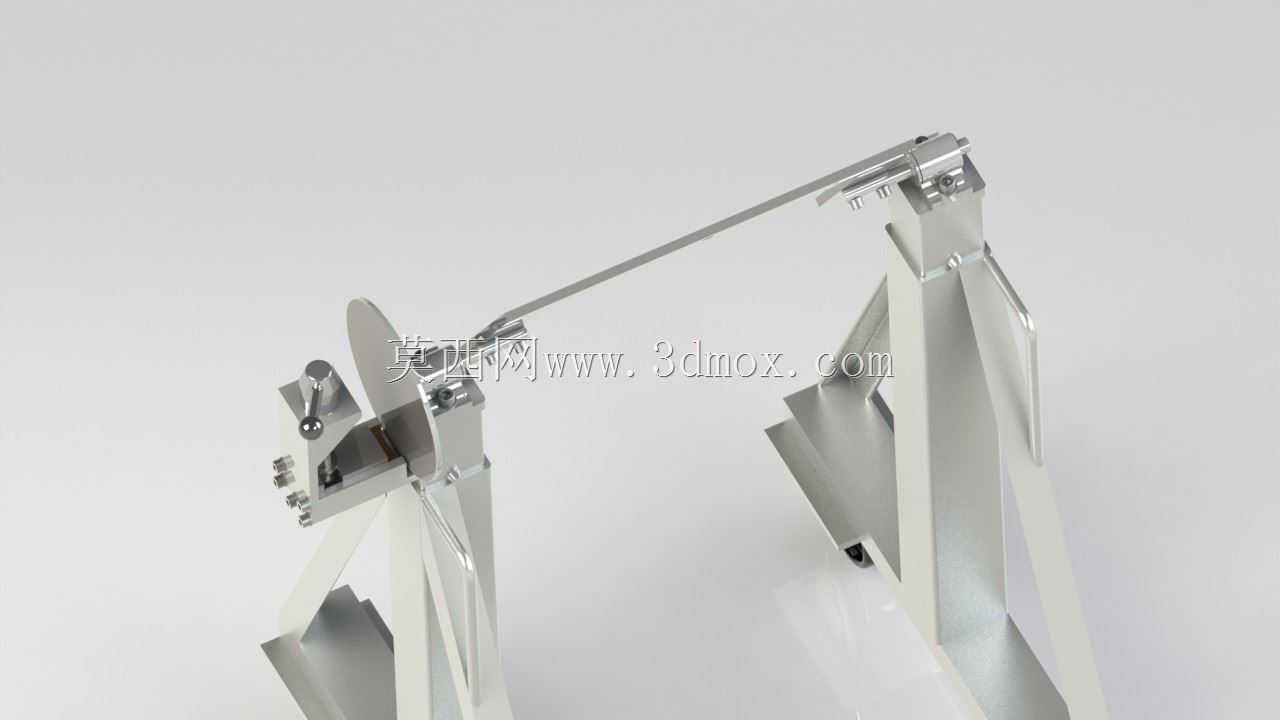

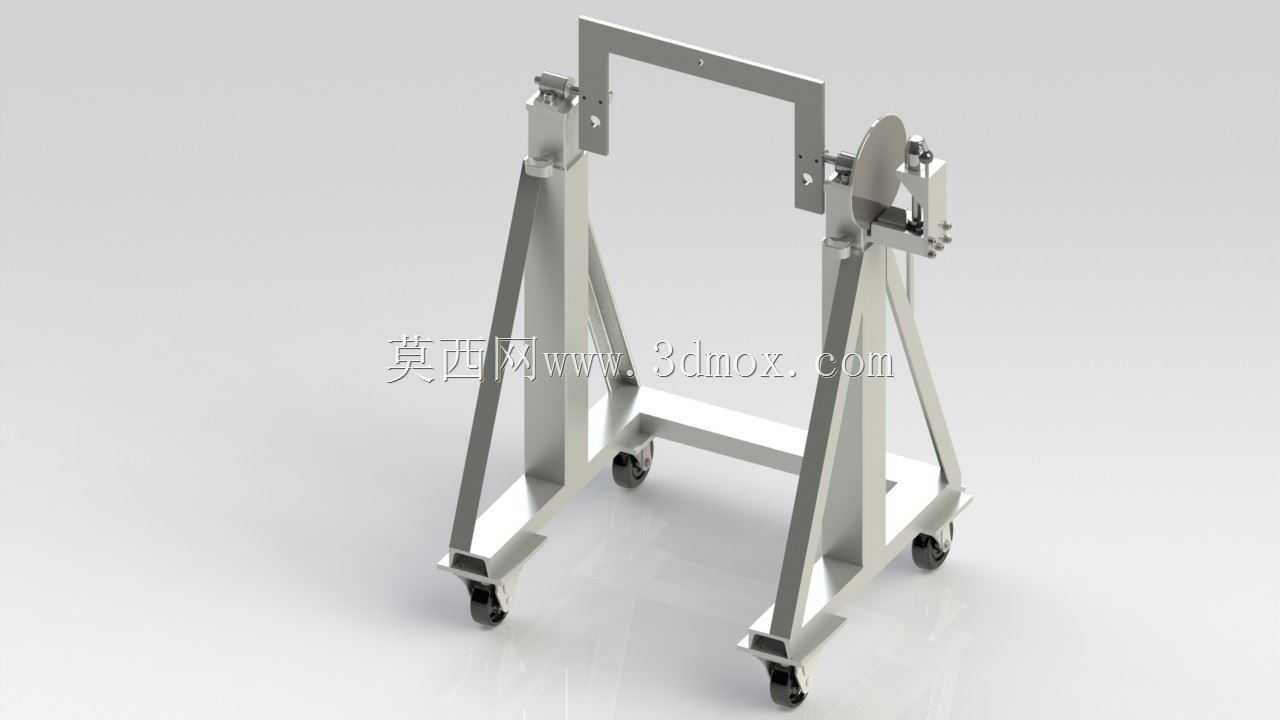

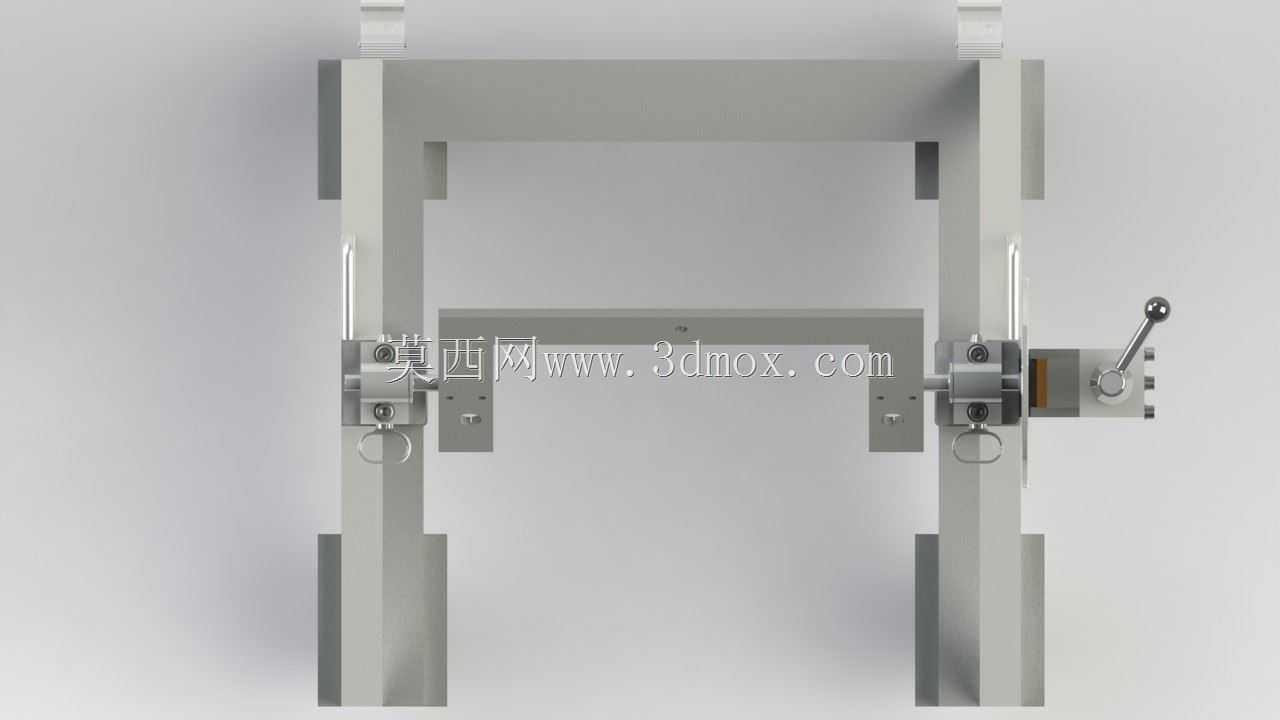

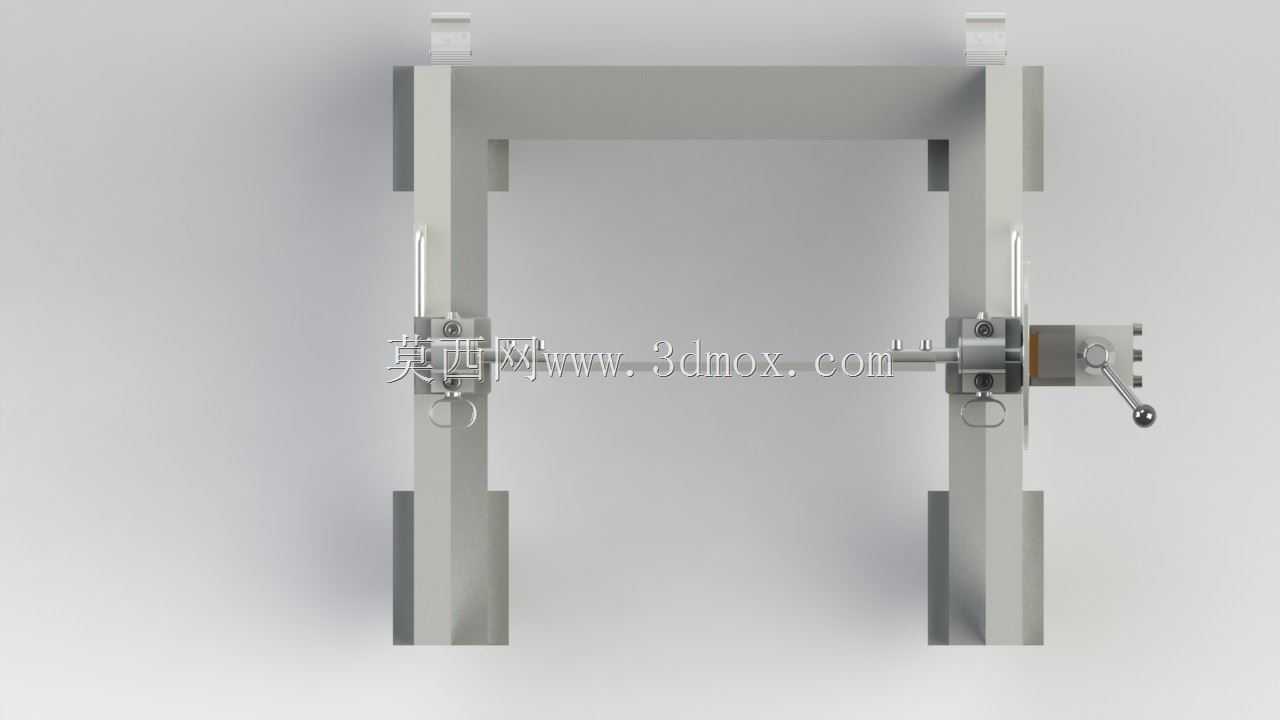

这款可移动翻转支撑工装，主要面向中小型零部件的装配、检修、表面处理作业场景，在机加工车间、装配产线、维修工段都能适配使用。日常作业中，不少重量在几十公斤级的盘类、小型架体类工件，在装配、打磨、检测环节需要频繁调整姿态，固定工作台无法满足多角度操作需求，人工抬翻不仅效率低下，还存在工件滑落、人员砸伤的安全隐患，这款工装正是针对这类痛点设计。从结构设计来看，整体采用三角支撑构型，两侧立柱与底部横梁、斜撑形成稳定的受力框架，材质选用常规结构钢焊接成型，兼顾刚性与自重控制，避免工装过重导致推移费力。底部配置四个万向脚轮，其中两个带刹车结构，推移时可灵活转向，到达作业点位后踩下刹车即可锁止位置，不会在作业过程中发生滑移。上部的翻转夹持机构采用可调式连接座，可根据工件的安装孔位调整夹持间距，适配一定尺寸范围内的工件装夹，翻转转轴处设置阻尼锁紧结构，调整到目标角度后可直接锁止，无需额外支撑即可保持姿态，操作人员可在任意舒适角度完成螺栓紧固、焊缝打磨、尺寸检测等作业，无需反复搬动工件。设计过程中优先考虑了作业边界适配，整体高度控制在成年人站立作业的舒适区间，无需弯腰或抬手过高即可操作上部工件，底部框架的横向跨度经过校核，即使夹持偏重工件翻转至侧方位置，整体重心依然落在脚轮支撑范围内，不会发生侧翻。两侧的三角斜撑不仅提升了框架的抗扭刚性，还避免了工装在受力时出现立柱外倾变形，上部的安装板预留了多组安装孔位，后续可根据需求拓展加装气动夹具、定位挡块等附件，拓展工装的适用范围。日常使用时，可将待处理工件通过螺栓或快速夹钳固定在翻转架上，推移至对应作业工位，锁止脚轮后即可根据工序需求翻转工件角度，完成全部工序后可直接推移至下一工段，减少工件的二次吊装转运，对于多品种小批量的生产场景，这类通用型翻转工装能大幅降低工位辅助时间，减少专用工装的制作成本，相比固定式的工件架，带脚轮的移动设计也能灵活适配车间内的工位调整需求，不会占用固定的作业场地，空闲时可推移至车间边角存放，提升车间空间利用率。
