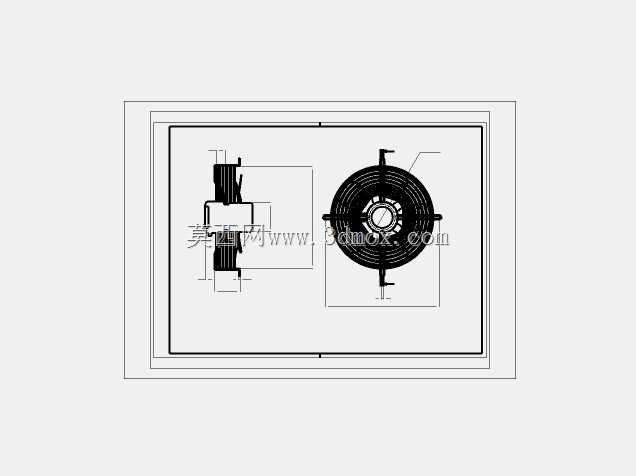

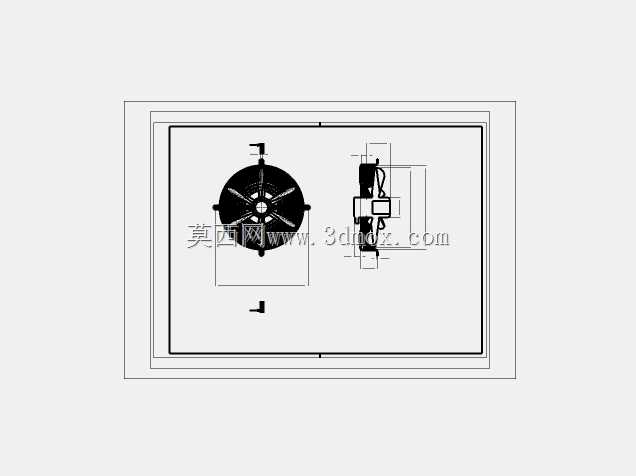

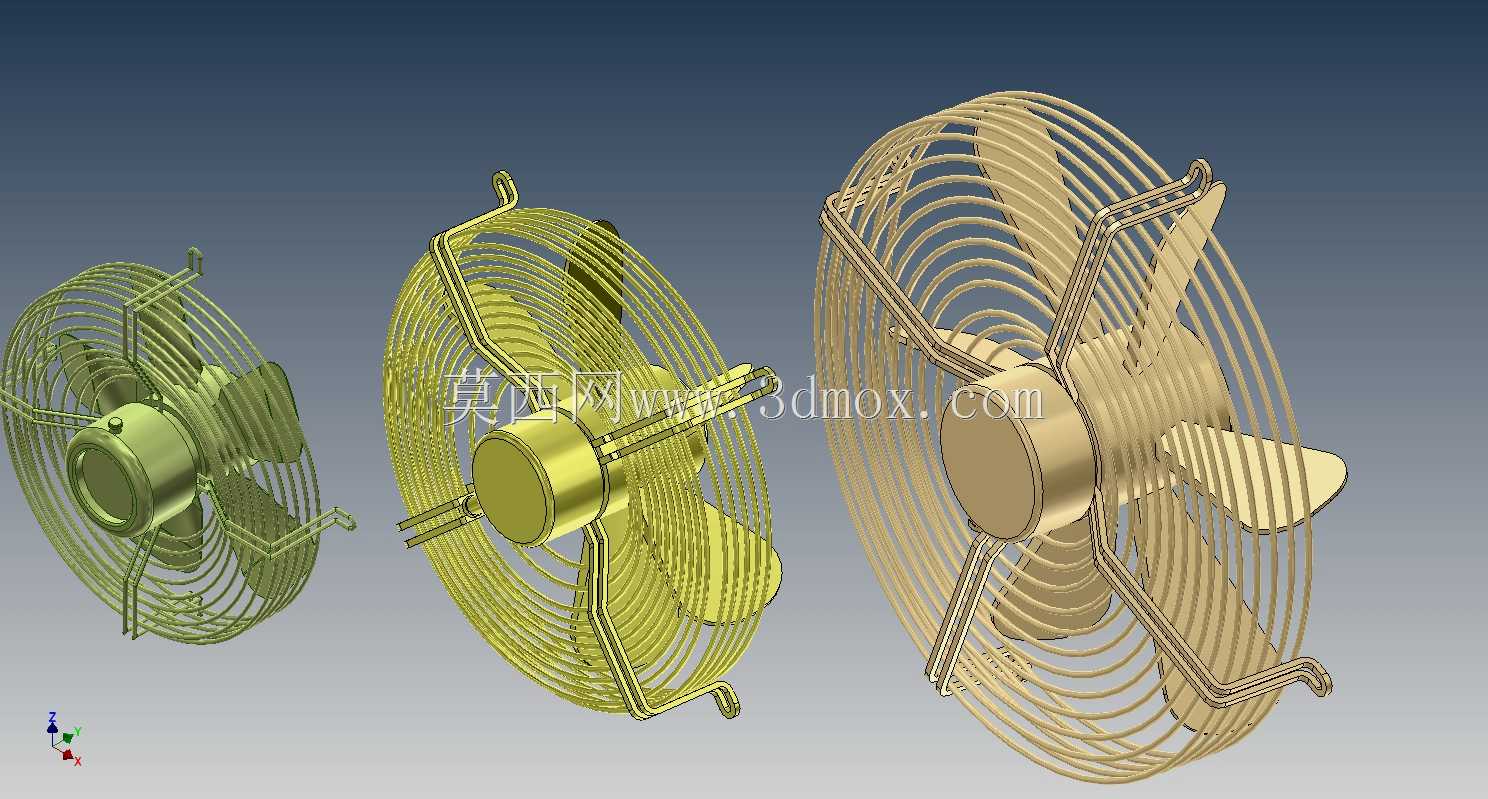

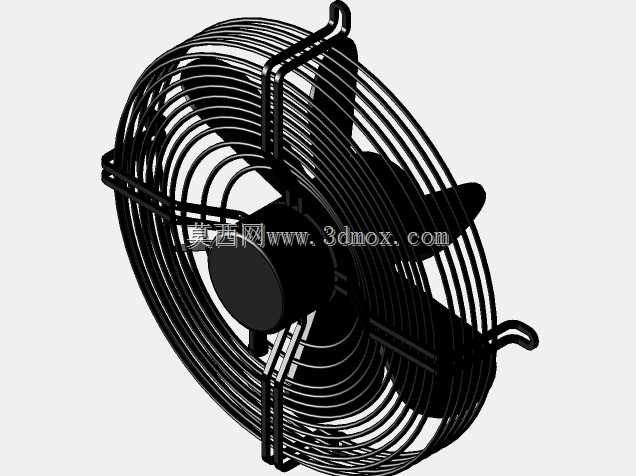

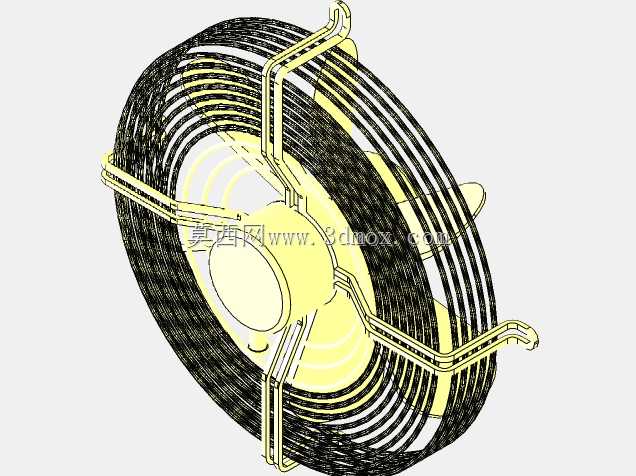

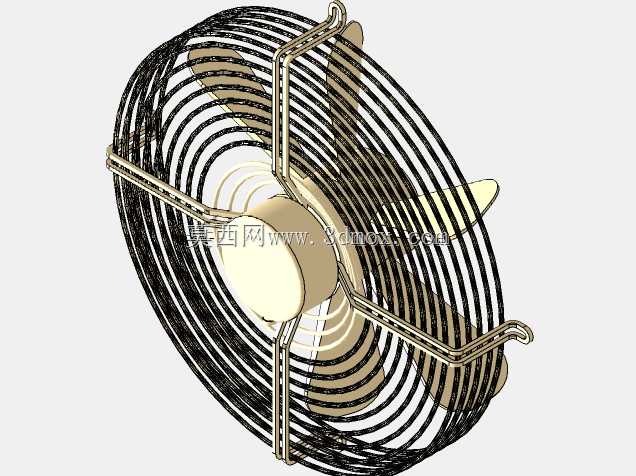

外转子轴流通风机两款规格结构设计

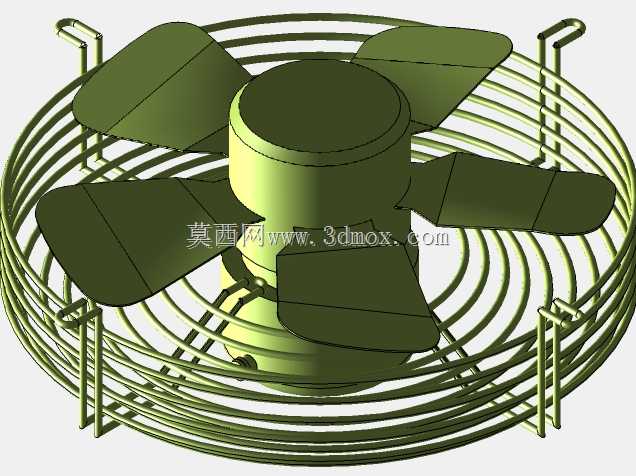

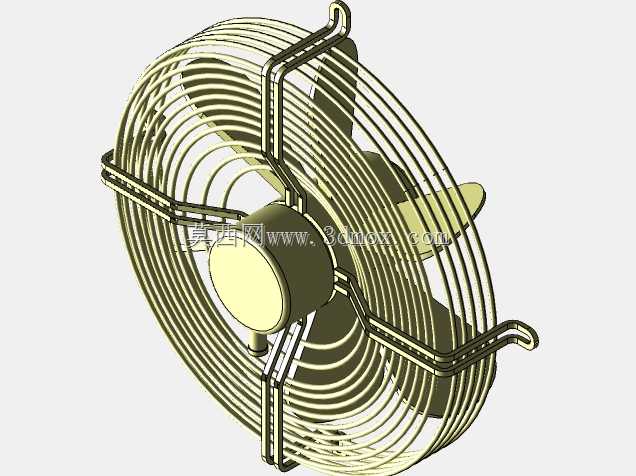

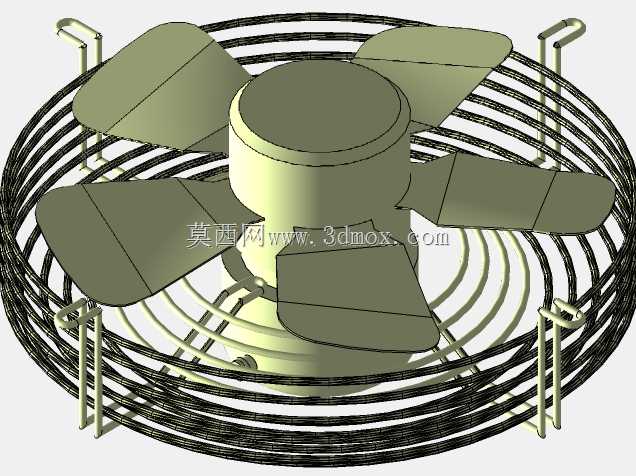

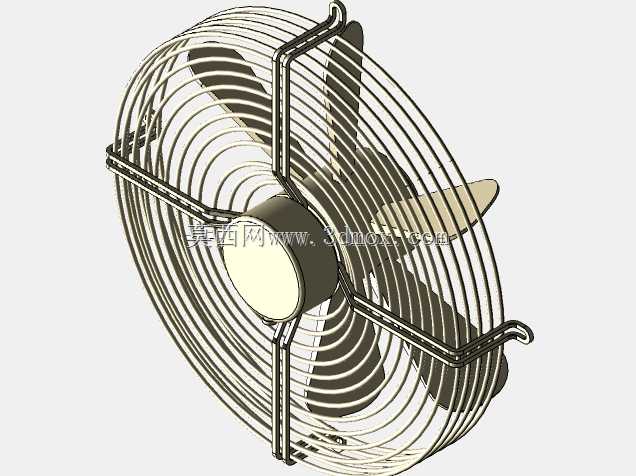

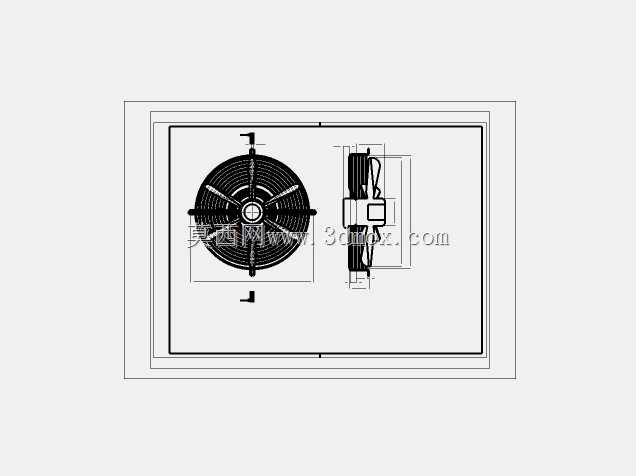

在商用通风、制冷换热以及中央空调末端系统的配套选型中，外转子结构的轴流风机一直是紧凑安装场景下的主流选择，本次呈现的两款不同直径规格的轴流风机结构，完全围绕常规工程安装场景的边界条件做设计适配，没有冗余的装饰性结构，所有外形特征都服务于安装便捷性与运行可靠性。从实际应用场景来看，这类风机常被嵌入冷凝器、冷风机、新风换气机的壳体内部，也可单独作为壁式排风扇用于厂房侧墙通风、设备机柜散热，不同叶轮直径的选型直接对应不同的风量覆盖范围，小直径款适配小空间局部排风、小型制冷机组的换热送风，大直径款则覆盖更大面积的通风换热需求，两款产品采用统一的外转子电机直驱结构，省去了传统皮带传动的张紧结构、传动损耗与后期维护点，电机外壳直接与叶轮轮毂集成，风叶转动时的气流可以直接扫过电机壳体，带走运行产生的热量，不需要额外设计独立的电机散热风道，大幅压缩了整机的轴向安装尺寸，对于安装空间局促的嵌入式配套场景来说，这种结构的空间利用率远高于传统内转子电机加皮带传动的轴流风机。在结构设计思路上，风网采用等间距金属钢丝环绕焊接成型，既可以满足防护等级要求，避免运行过程中异物触碰高速转动的叶轮，又尽可能降低了网罩自身的风阻，不会过多削减风机的有效出风风量；网罩上预留的安装支脚直接采用一体弯折成型，不需要额外加装安装支架，现场安装时可以直接通过支脚上的固定孔将风机锁在设备面板或者墙体预留洞上，减少了现场安装的配件数量与加工工作量。叶轮采用四叶宽弦叶片设计，叶片的安装角度经过气动优化，在额定转速下可以保证气流沿轴向平稳送出，降低叶片边缘的涡流损耗，同时控制运行过程中的气动噪音，避免通风设备运行时产生过高的噪音影响周边环境；两款风机的安装孔位、接线端位置做了统一化设计，同系列不同规格的产品在设备配套时不需要重新设计安装接口，方便整机厂商做不同冷量档位的产品平台化布局。从安装边界来看，叶轮直径的差异直接决定了风机的整体外廓尺寸，选型时需要预留足够的径向安装间隙，避免网罩与周边结构产生干涉，同时轴向方向需要预留接线与维护的操作空间，保证后期检修时不需要拆解周边设备即可完成接线与部件更换；电机的供电采用常规工频供电设计，不需要额外搭配变频驱动器即可直接接入市电回路运行，降低了配套电控的成本，对于常规定速通风的场景来说适配性极强。
