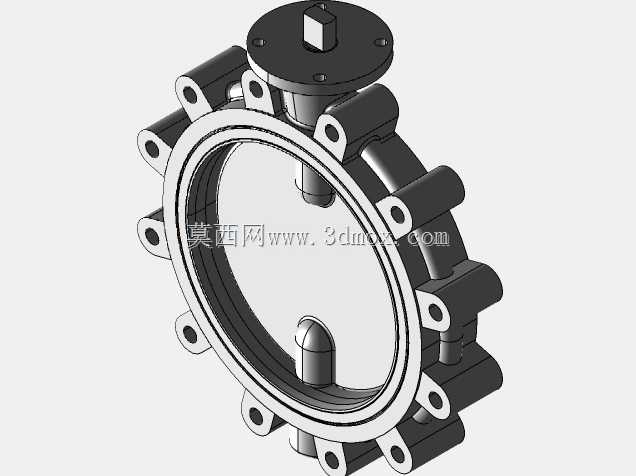

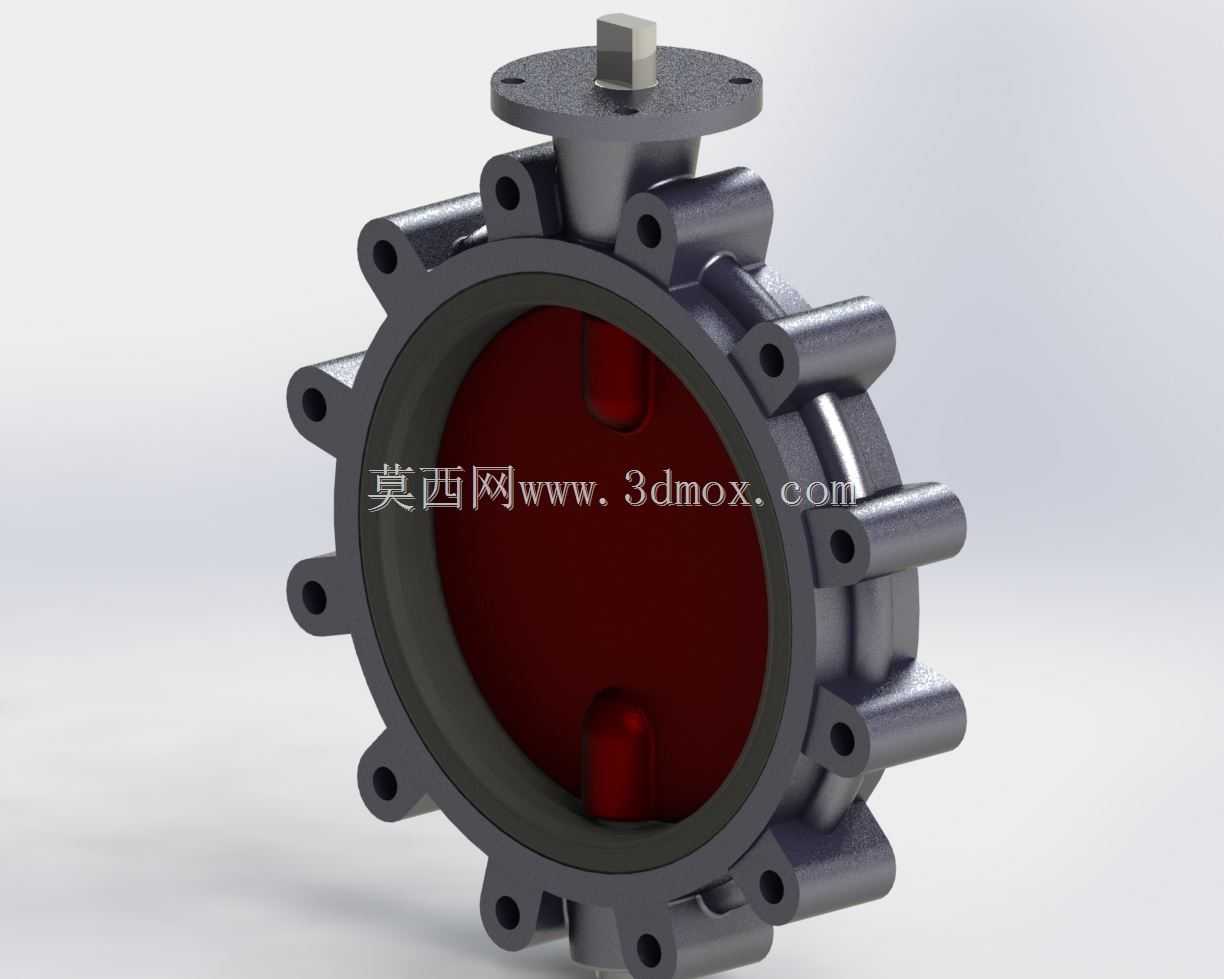

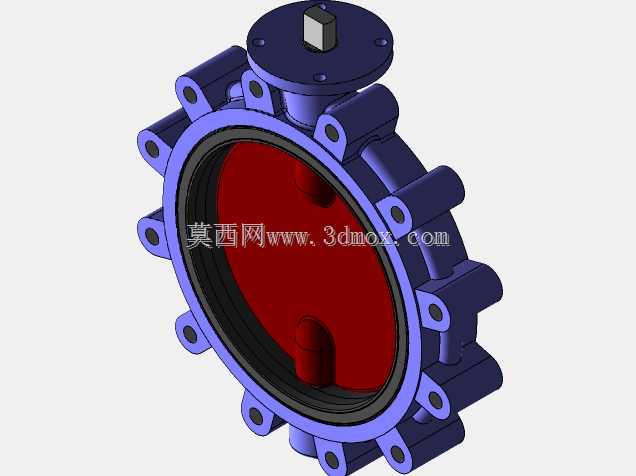

大口径凸耳式12英寸蝶阀结构设计

这款12英寸规格的凸耳式蝶阀，主要面向大口径工业管路的截断与流量调节场景，常见于市政给排水主管网、化工流体输送干线、暖通空调循环水系统、冶金行业冷却管路等工况，适配公称通径DN300的管路对接需求，相比同口径闸阀、截止阀，结构长度更短，安装占用的轴向空间更小，能有效压缩管路排布的整体空间余量，适合紧凑管廊、设备集成度较高的车间管路布设。阀体采用凸耳式带孔结构设计，周向均匀分布的带螺纹凸耳孔，可实现单阀体双侧管路的独立拆装，检修单侧管路时无需拆卸另一侧管道法兰，大幅降低后期运维的拆装工作量，相比普通对夹式蝶阀，安装适配性更强，既可以配合法兰做对夹安装，也能适配末端盲板的单侧安装场景。阀板采用流线型弧面结构，全开状态下流阻系数远低于同口径截止阀，介质流经时的压损更小，能降低管路输送的动力损耗；阀板密封面采用全包覆结构设计，关闭时能与阀座形成均匀的面密封比压，截断状态下的泄漏等级满足工业管路的严苛密封要求，可适配清水、弱腐蚀性流体、常温气体等多种介质的输送管控。顶部的阀杆连接端采用标准方榫结构，可直接适配手动涡轮执行器、气动执行器、电动执行器的安装，无需额外加工连接转接件，方便用户根据现场自动化控制需求选配驱动装置，阀杆与阀体之间设置多级密封结构，可避免介质沿阀杆间隙出现外漏，满足现场的环保与安全运行要求。建模过程中严格遵循凸耳蝶阀的安装尺寸规范，周向凸耳的孔位间距、法兰对接面的平面度公差、阀杆的同轴度要求均按照行业标准设定，安装边界清晰，可直接导入管路装配体中做干涉校验，也可作为阀门选型阶段的结构参考，帮助设计人员提前核对管路安装空间、法兰对接匹配度，避免现场安装时出现孔位错位、空间不足等问题。
