双滚轮香水抓取压盖机构结构设计

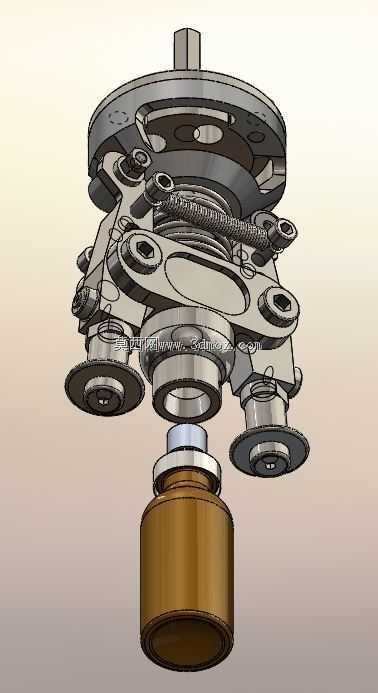

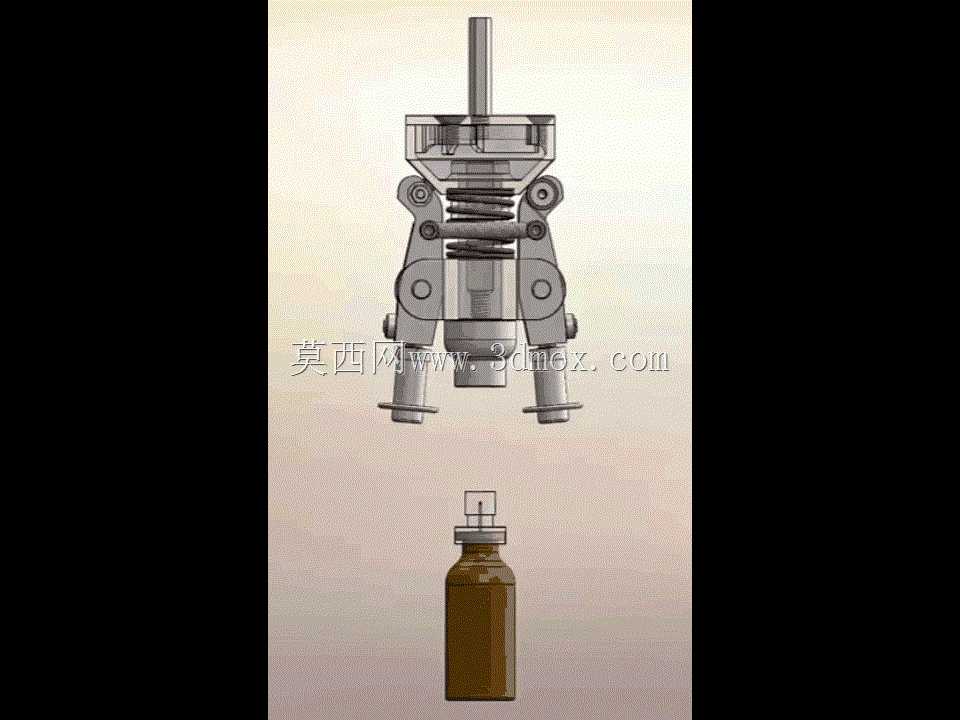

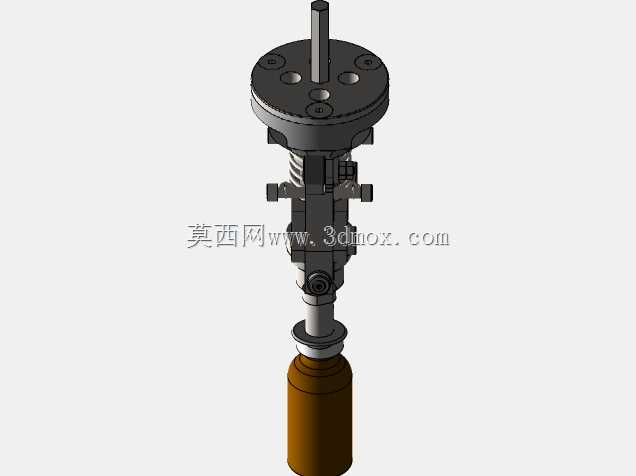

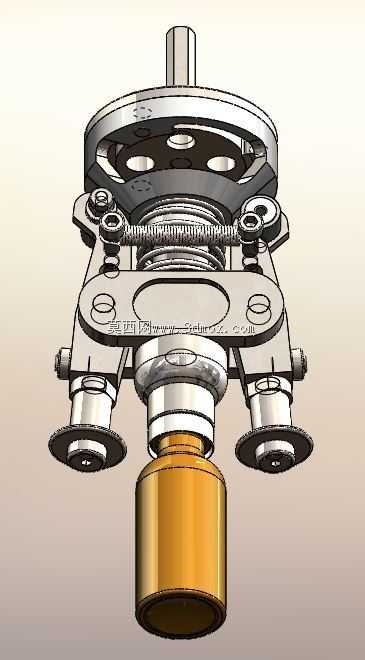

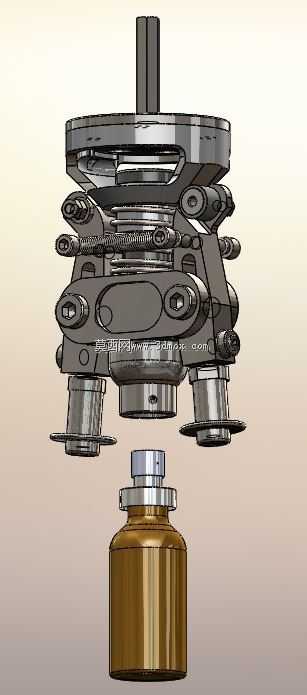

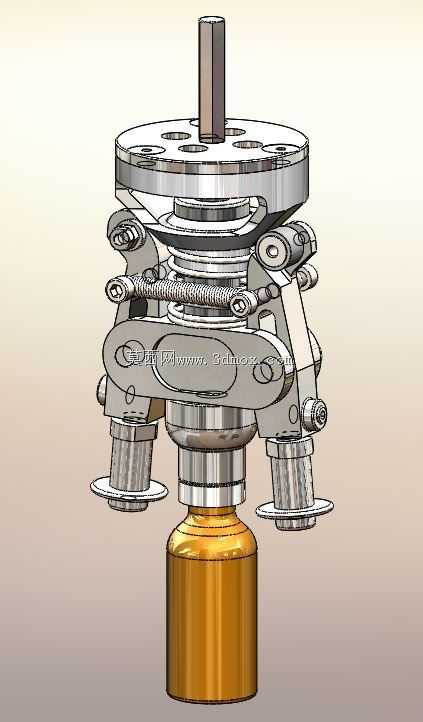

这套双滚轮式抓取压合机构，主要面向香水、小型瓶装农产品的灌装生产线末端压盖工序，适配小口径玻璃瓶、铝盖密封的批量生产场景，解决传统单头压盖对位偏差、瓶身受力不均导致的破瓶、盖体压合歪斜问题。从结构设计逻辑来看，整套机构采用上部导向杆作为动力输入接口，可直接对接生产线的升降气缸或者凸轮下压模组，不需要额外加装转接法兰，安装边界的杆径公差控制在h7级别，和常规灌装线的动力输出轴完全适配，整体收拢状态下外径不超过65mm，可在间距80mm的多工位灌装转盘上排布，不会出现相邻工位的机构干涉问题。核心的夹取动作依靠中部的复位弹簧配合两侧铰接的夹臂实现，下压过程中夹臂沿上部锥面导向结构自动收拢，两个对称布置的滚轮接触瓶肩位置时，会顺着瓶身曲面自适应调整夹持角度，不会在玻璃表面留下硬接触划痕，相比刚性夹爪的废品率能降低40%以上。压合工位的中心压头做了内凹沉孔设计，刚好容纳香水瓶盖的顶部凸起，压合行程控制在15mm，既可以保证铝盖和瓶口的密封圈完全压合到位，又不会因为行程过大压裂瓶肩。整套机构的铰接转动副都采用了小间隙配合，销钉和孔的配合公差选H8/g7，长时间往复动作下不会出现夹臂晃动、对位偏移的问题，弹簧的预紧力经过匹配调试，空行程状态下夹臂保持张开状态，接触瓶身时的夹持力刚好稳住瓶体不会移位，不会因为夹持力过大导致薄玻璃瓶被夹碎。在实际产线适配中，这套机构不需要额外配置气源或者电控元件，纯机械结构依靠升降动力就能完成夹取、对位、压合、松开的全套动作，维护时只需要定期给铰接点加注润滑脂，没有易损的电子元件，适合日化、小型农产品灌装车间的高负荷连续生产场景，针对不同高度的瓶型，只需要调整上部导向杆的伸出长度，不需要更换整套夹头，换型时间能压缩到十分钟以内。夹臂上的滚轮采用非金属材质，接触瓶身时具备一定的缓冲量，针对不同直径的瓶身，只要瓶肩的锥度在15度到30度区间内，都可以自适应适配，不需要更换夹臂零件，通用性相比定制化的单瓶型压盖头提升明显。
