这款数控车床的结构设计围绕小型精密加工场景展开,适配小批量五金零件、非标轴类件的车削作业需求,可完成外圆、内孔、端面、锥面及简单螺纹的切削工序,适合机加工门店、小型工厂的试制与常规生产环节。整机采用卧式平床身布局,床身导轨为一体化铸造结构,经时效处理后预留刮研余量,安装时需保证导轨直线度在每米0.02mm以内,水平方向安装边界需预留至少1200mm长度、600mm宽度的操作空间,床身底部设置四个可调垫铁,用于安装时调平设备,抵消地面不平带来的精度偏差。

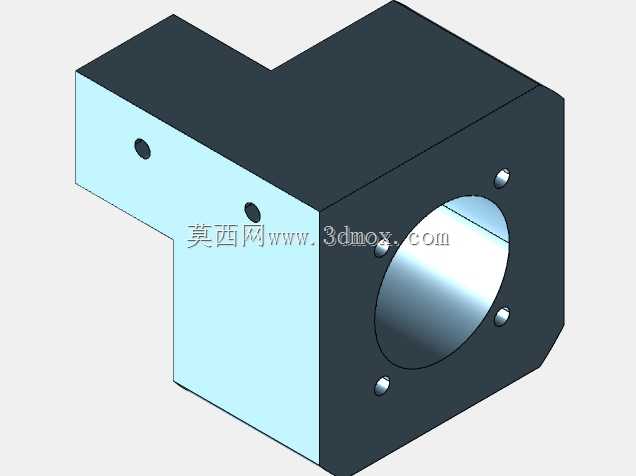

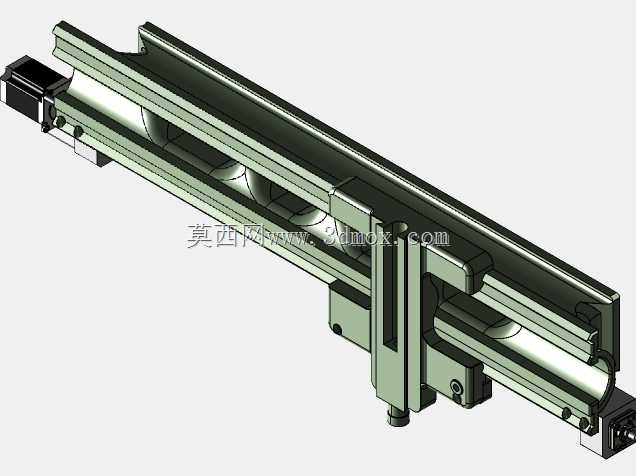

传动部分采用伺服电机直连滚珠丝杠的结构,X、Z两个进给轴的丝杠螺母副均设置预紧结构,消除反向间隙,保证进给定位精度控制在0.01mm以内,重复定位精度不超过0.008mm;第三轴为附加的横向进给轴,可搭载排刀式刀架,拓展多工序加工能力,刀架安装面预留标准螺栓孔位,可适配市面上多数通用排刀座,无需额外改制安装板。主轴单元采用前置角接触球轴承配对安装,后端设置锁紧螺母调整轴承预紧力,主轴通孔直径适配常规棒料送料需求,主轴端部采用标准卡盘连接法兰,可直接安装三爪自定心卡盘或四爪单动卡盘,满足不同装夹需求。
设计过程中优先考虑结构的易维护性,导轨两侧均设置伸缩式钢板防护罩,避免切削碎屑、切削液进入导轨面与丝杠副,延长传动部件使用寿命;床身内部预留切削液回流通道,可直接对接配套的切削液箱,无需额外加装导流管路。电气安装槽沿床身侧面布置,强弱电走线分离,避免伺服信号受干扰,各轴的限位开关安装位均在床身铸件上预留凸台,安装时直接固定即可,无需现场配焊支架。
刀架滑台的移动行程经过反复校核,Z轴有效行程满足常规长度轴类件的加工需求,X轴行程覆盖最大回转直径范围内的切削进给,附加轴的行程可满足侧面铣削、钻削的动力头安装需求,拓展设备的复合加工能力。整机装配时需先完成床身导轨的精度校准,再依次安装丝杠副、滑台、主轴单元,每一步装配都需打表检测形位公差,保证各运动轴的垂直度、平行度符合设计要求,避免后续加工出现锥度、波纹度等精度问题。
