方形法兰四安装孔带座外球面轴承

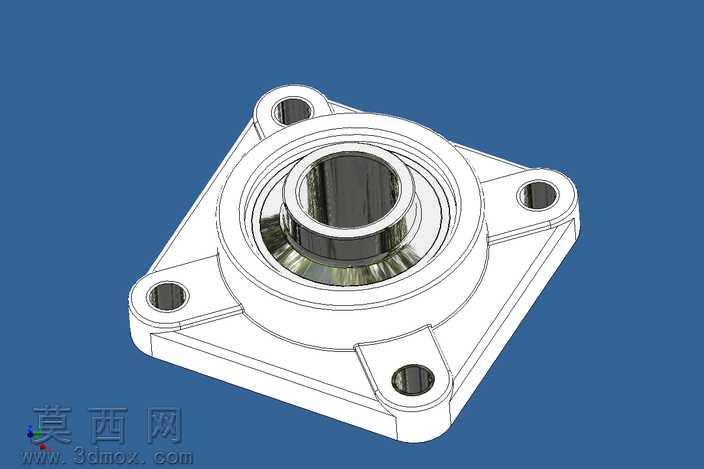

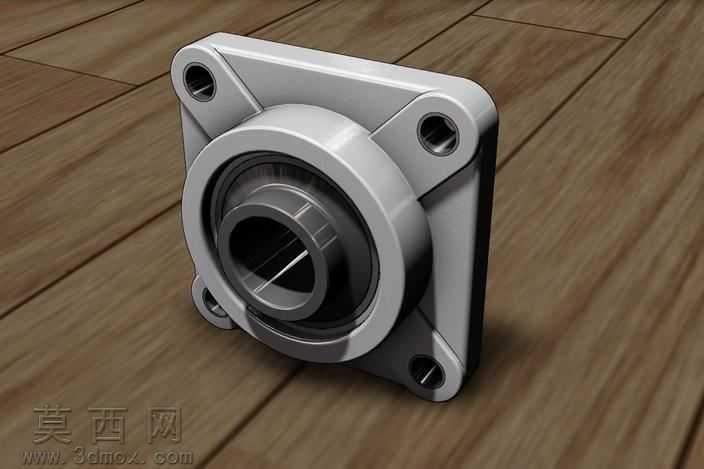

本作品为方形法兰式四安装孔带座外球面轴承三维模型，建模过程以参数化设计为核心逻辑，首先基于轴承的公称尺寸30mm确定内孔基准，依次构建内圈滚道、滚动体、保持架、外圈球面配合面的核心结构，保证各部件的装配公差符合机械设计标准，滚动体与内外圈滚道的接触角度、间隙值均参照实际带座轴承的工况要求设置，避免建模过程中出现干涉、错位等不符合实际生产的问题。建模时针对方形轴承座的结构做了细节优化，四个安装孔采用沉孔设计，孔位分布以轴承中心为基准做对称排布，保证安装时的受力均匀性，轴承座与外球面外圈的配合面采用球面贴合结构，能够实现一定角度的自动调心功能，适配安装面存在轻微角度偏差的使用场景。材质渲染阶段，轴承的滚动体、内外圈采用高铬轴承钢材质表现，调整金属材质的粗糙度、反射率参数，还原轴承钢经精密磨削后的亮面金属质感，表面添加细微的磨削纹理提升真实感；轴承座部分根据不同使用场景可选铸铁或工程塑料材质，本模型渲染时同时呈现了金属铸造座的哑光铸铁质感与塑料壳体的细腻哑光质感，安装孔的沉孔边缘做了微小的倒角处理，还原实际零件加工后的工艺细节。结构设计上，轴承内圈伸出端设计有定位台阶，可与配套的轴类零件实现轴向定位，轴承座的方形法兰边缘做了圆角过渡，避免应力集中问题，同时减少安装过程中的磕碰划伤风险。整体建模过程严格遵循从基准到特征、从核心部件到辅助结构的设计思路，先绘制各部件的二维草图并添加完全约束，再通过旋转、拉伸、切除、阵列等特征操作生成实体，装配阶段采用同轴、重合、对称等配合关系完成整体组装，最终通过渲染调整光影效果，清晰展现轴承的内部结构与外部安装特征，可用于机械设计中的传动机构选型参考、装配模拟、工程出图等场景。
