重型爬坡网带式工业输送设备结构设计

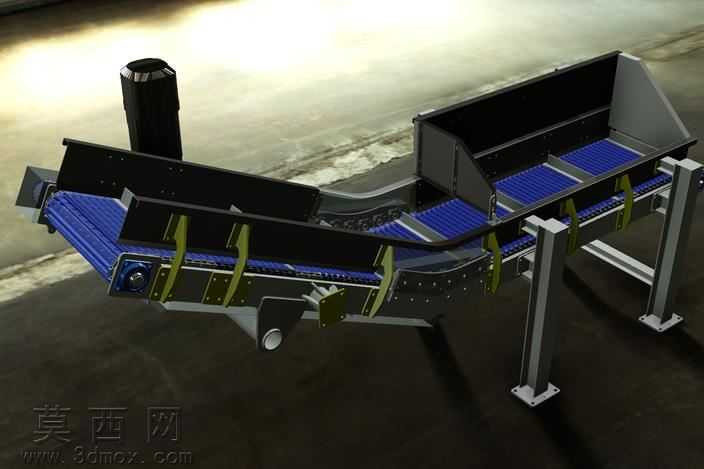

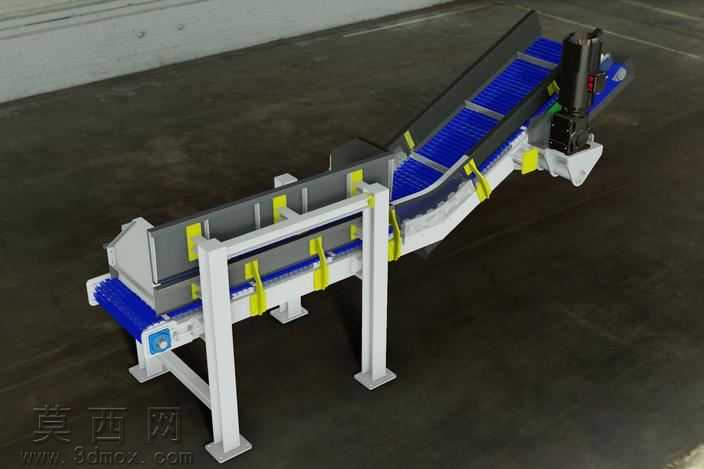

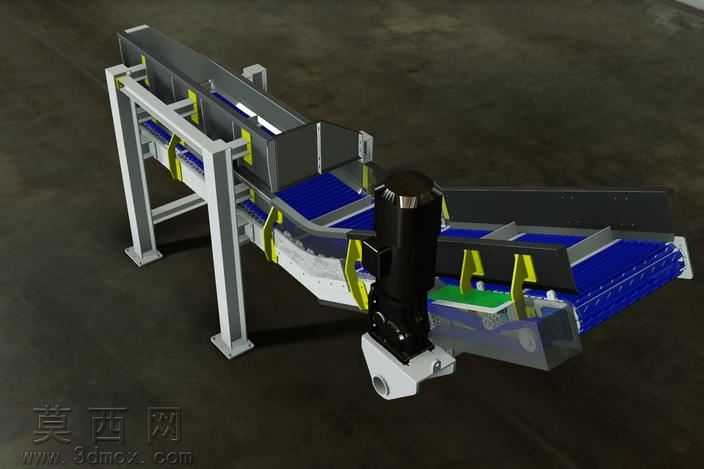

本作品为重型工业用爬坡网带输送机的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，所有结构件均按照实际重型输送设备的载荷标准进行尺寸校核，确保各部件配合无干涉、装配逻辑符合实际生产加工要求。渲染阶段采用写实工业场景材质方案，机架部分采用哑光喷塑灰白色金属材质，还原碳钢方管焊接机架的真实表面质感，输送网带采用深蓝色耐磨工程塑料材质，搭配黄色的侧边导向挡条与防滑支撑结构，清晰区分不同功能部件的材质差异，驱动端的伺服电机采用黑色哑光金属搭配亮银色加工面的材质组合，还原电机外壳与输出法兰的真实视觉效果，底部安装脚座采用带防滑纹理的铸铁材质，提升整体渲染的真实感。结构设计上，设备采用倾斜爬坡式布局，可满足不同高度差的物料转运需求，机架采用加厚方管焊接框架结构，搭配多组横向与斜向加强筋，提升整体结构的抗扭、抗载荷能力，适配重型物料的长时间输送工况；输送段采用模块化网带拼接结构，网带下方设置多组耐磨支撑托板，避免重载下网带塌陷，两侧设置加高挡边结构，防止物料在爬坡输送过程中滑落；驱动端采用电机直连减速机构的布局，将动力输出端直接与主动辊筒连接，减少传动环节的动力损耗，同时在设备弯折段设置多组导向压轮，保证网带在变向过程中运行平稳无跑偏。设计思路围绕重型工况的高可靠性、低维护需求展开，所有易损部件均采用快拆式安装结构，方便后期运维更换，整体结构布局紧凑，可直接对接生产线的不同工位，满足工业生产中散料、块状工件的爬坡提升输送需求，建模过程中对所有连接孔位、安装基准面都做了精准定位，可直接导出工程图用于生产加工参考。
