扁平式空气吹扫喷嘴结构设计

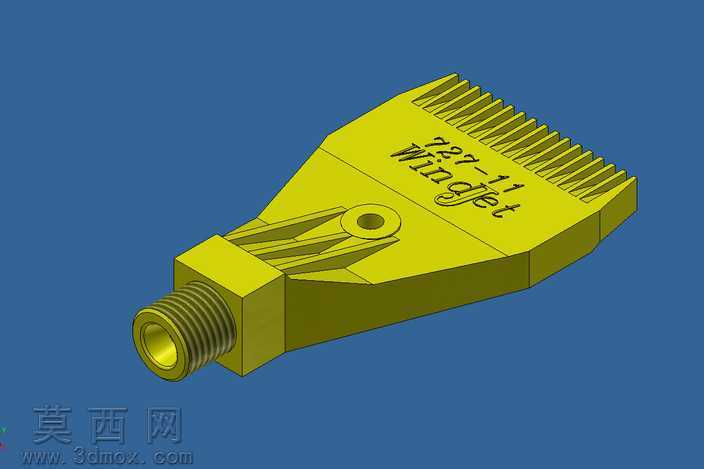

本模型为扁平式空气吹扫喷嘴，采用Autodesk Inventor软件完成全参数化三维建模，建模过程遵循机械零件设计的规范逻辑，从接口端到出风端逐步完成特征构建。首先完成进气端外螺纹接口的建模，采用标准管螺纹参数设计，接口内部为光滑通孔结构，保证压缩空气的顺畅通入，螺纹段与主体衔接处设计有方形定位凸台，既可以强化接口部位的结构强度，也方便安装时使用工具夹持拧紧。主体部分采用上窄下宽的扁平渐变腔体结构，腔体内部为平滑过渡的流道设计，能够将接入的柱状压缩空气逐步导流为扁平状气流，降低气流输送过程中的压力损耗。主体表面设计有三角形加强筋结构，连接螺纹凸台与喷嘴主体，提升零件整体的抗形变能力，避免高压气流长期冲击导致的结构变形；主体中部设计有带通孔的安装凸耳，可通过螺栓将喷嘴固定在安装工位上，保证使用过程中的位置稳定性。出风端设计有密集的平行导流齿结构，每道齿之间形成独立的细小出风缝隙，能够将扁平气流进一步分割为均匀的层流气幕，提升吹扫作业的覆盖面积与气流均匀度，避免出现吹扫死角。模型表面采用亮黄色工程塑料材质进行渲染，还原了该类喷嘴常用的尼龙或PP材质的视觉质感，所有特征均做了圆角过渡处理，无尖锐棱角，既符合注塑加工的工艺要求，也避免安装使用过程中出现划伤风险。建模过程中所有尺寸均参考工业常用空气喷嘴的实际参数设定，各部位壁厚均匀，满足注塑成型的工艺要求，流道内壁无突兀转折，可有效降低气流通过时产生的风噪，同时提升气流输出的稳定性，适用于工件表面除尘、流水线吹扫、工位冷却等多种工业场景。
