食品工业用倾斜式物料输送设备

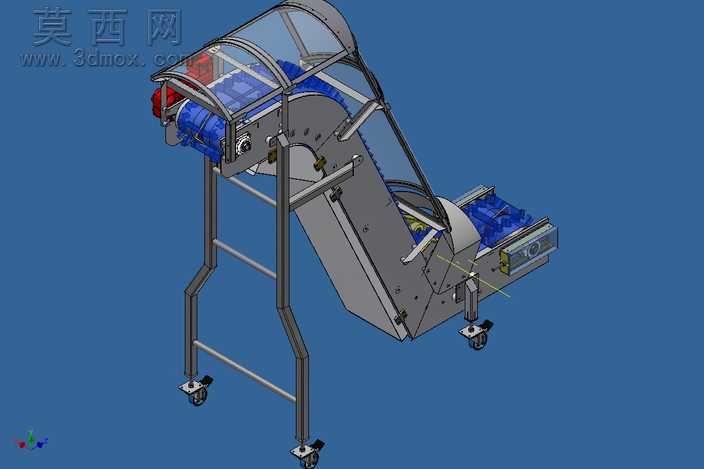

本模型为面向食品工业场景设计的倾斜式输送设备，整体采用三维参数化建模完成，建模过程严格遵循食品加工设备的卫生设计规范与机械结构设计准则，完整还原了设备的全部装配细节与功能结构。模型构建阶段先完成整体布局的骨架建模，确定设备的倾斜输送角度、整体高度、进出料端的水平衔接尺寸，确保设备可适配食品生产线上不同高度工位的物料转运需求，再依次拆分各个功能部件完成独立建模，最终通过装配约束完成整体组装，全程保证各部件的干涉检查合格，运动部件的活动行程无卡顿、无碰撞。设备主体采用不锈钢方管焊接成型的支撑机架，底部配置带刹车的万向脚轮，既可以满足生产场景内的灵活移位需求，也可在设备定位后锁定脚轮保证运行稳定性；机架上方设置倾斜布置的输送段，输送皮带采用带挡边与刮板的食品级专用皮带，可避免粉状、颗粒状或小型块状食品物料在倾斜提升过程中出现滑落、撒漏的问题，输送段外侧设置透明防护护罩，既可以隔绝外部灰尘杂质接触输送物料，满足食品生产的卫生要求，也可直观观察内部物料的输送状态，方便日常运维检查。设备的驱动端布置在倾斜段上部，配置减速驱动组件与传动张紧结构，可通过张紧调节结构调整皮带的张紧度，避免长期运行后皮带打滑影响输送效率；下部进料端设置水平接料段，可与前端的出料设备顺畅衔接，上部出料端设置导料结构，可将提升后的物料精准导入下一道生产工序的接料位置。模型渲染阶段针对不同部件赋予了对应材质，不锈钢机架赋予哑光金属材质，输送皮带赋予食品级橡塑材质，透明护罩赋予高透亚克力材质，驱动部件赋予对应工程塑料与金属材质，整体渲染效果真实还原设备的实际外观，可直接用于方案展示、结构校核与生产参考。该设备的设计充分考虑了食品生产场景的清洁需求，整体结构无卫生死角，各部件均可方便拆卸进行清洗消毒，同时倾斜角度经过优化设计，在保证物料提升效率的同时控制设备整体占地面积，可广泛应用于休闲食品、粮油加工、果蔬加工等各类食品生产场景的物料提升转运工序。
