带螺栓紧固件的分体式法兰联轴器结构

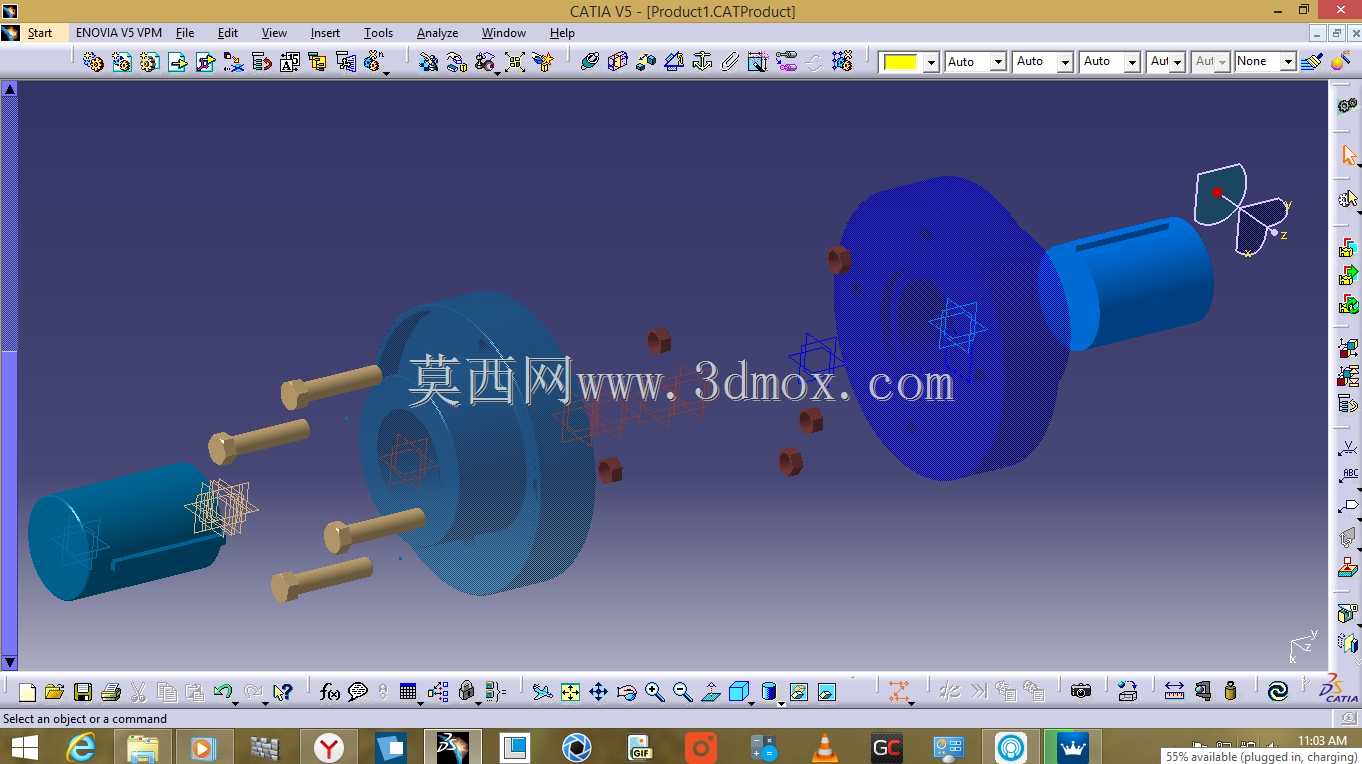

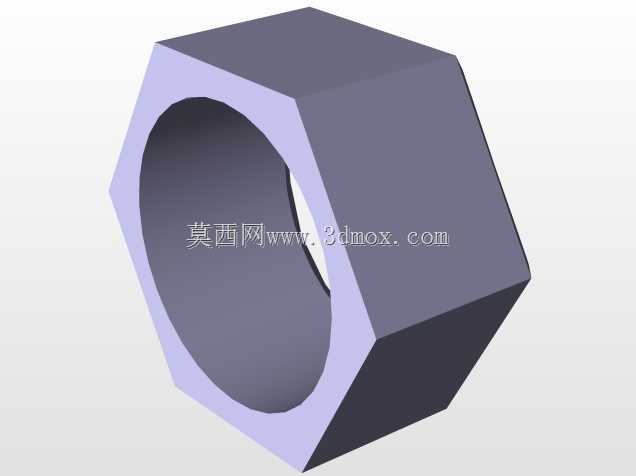

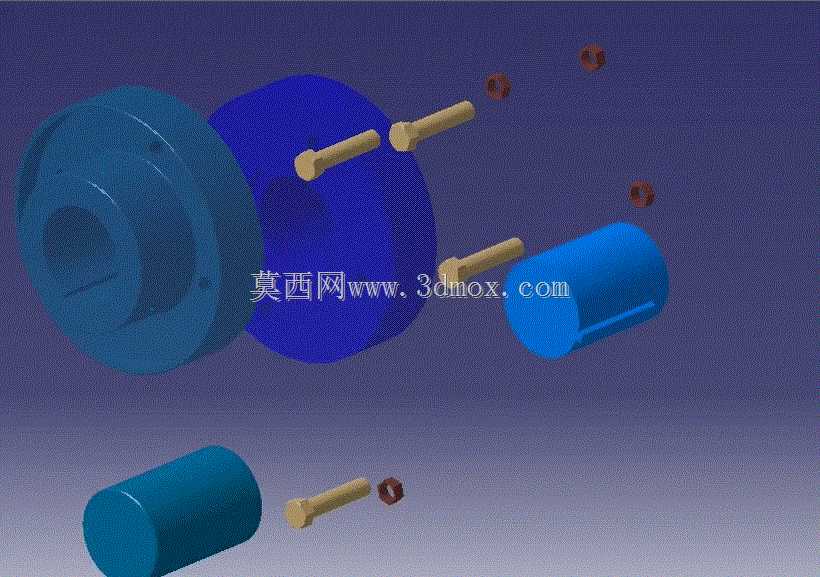

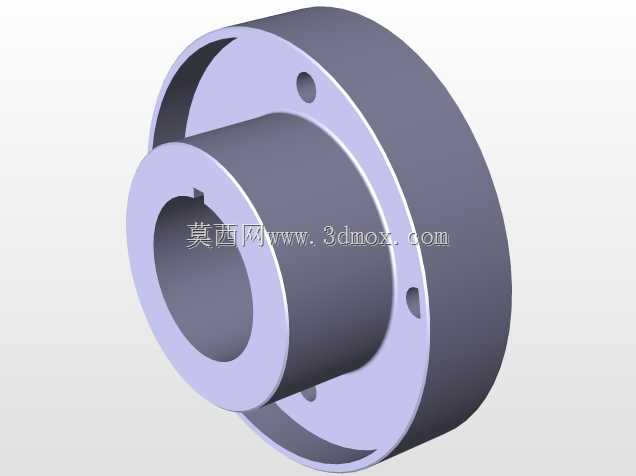

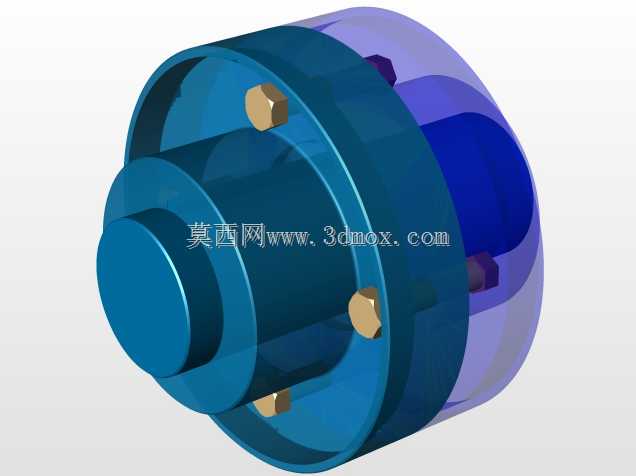

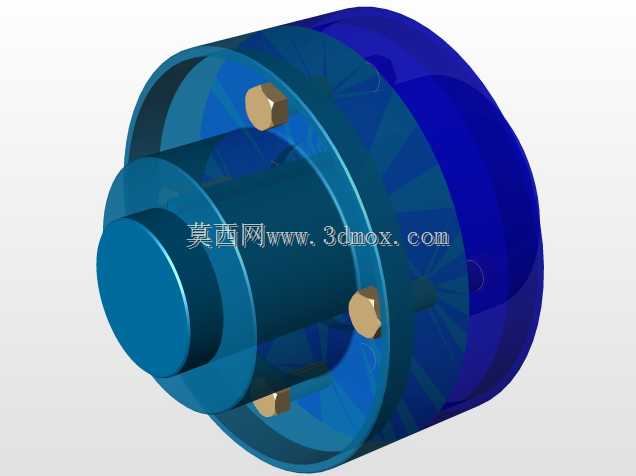

这类法兰联轴器在常规工业传动场景里应用极广，从中小型输送线的动力端衔接，到机床主轴进给系统的扭矩传递，再到水泵、风机这类通用设备的电机与工作端轴系对接，都能见到它的身影。它的核心作用是实现两根同轴布置轴段的刚性连接，传递额定工况下的工作扭矩，同时在安装校准到位后，能保证两端轴的回转同轴度，减少传动过程中的偏摆振动。从结构设计来看，这个模型采用的是分体对合式结构，两个带法兰盘的毂体分别套装在待连接的两根轴端，法兰盘端面沿圆周方向均匀布置螺栓过孔，配套的螺栓与螺母沿轴向穿装锁紧，依靠法兰结合面的摩擦力以及螺栓的抗剪切能力来传递扭矩。设计过程中首先要匹配待连接轴的轴径范围，毂体的内孔公差要根据配合等级选择，一般过渡配合居多，保证轴与毂体之间不出现相对打滑；法兰盘的外径尺寸要结合传递扭矩的大小核算，螺栓的数量、公称直径以及布置的节圆直径，都要根据额定扭矩下的受力情况计算，避免螺栓受剪断裂或者法兰盘变形。安装边界上，要预留足够的螺栓装拆操作空间，尤其是螺母侧的扳手活动空间，同时要保证两根待连接轴的轴向预留尺寸能容纳两个毂体的轴向长度，法兰对接面要保证与轴线垂直，避免锁紧后出现轴系憋劲的情况。和其他类型的联轴器相比，这种结构的法兰联轴器传递扭矩更大，刚性更强，不存在缓冲元件带来的传动滞后，适合对传动精度有一定要求、工况平稳无剧烈冲击的场合，但它不具备补偿两轴相对偏移的能力，所以安装时的对中精度要求较高，一旦径向或者角向偏差超出允许范围，运行过程中会产生额外的附加载荷，加速螺栓、轴承的磨损。模型里还还原了配套的圆柱销？不对，是配套的螺栓、螺母以及轴端的定位结构，两个半毂的法兰盘厚度一致，螺栓孔的位置度公差在建模时做了对应约束，保证装配时所有螺栓都能顺利穿入，不会出现孔位错位的问题。另外毂体的轴孔位置设计了键槽结构，通过平键来实现轴与毂体的周向固定，进一步提升扭矩传递的可靠性，避免大扭矩工况下轴与毂体之间出现相对转动。在实际选型应用中，还要结合工作转速核算临界转速，法兰盘的外圆要做简单的倒角处理，减少高速旋转时的风阻以及安全隐患，所有外露的螺栓头、螺母都要考虑防松设计，比如加装防松垫圈或者采用防松螺母，避免长期运行过程中螺栓松动引发传动故障。
