适配大管径管道焊接作业的支撑滚轮架

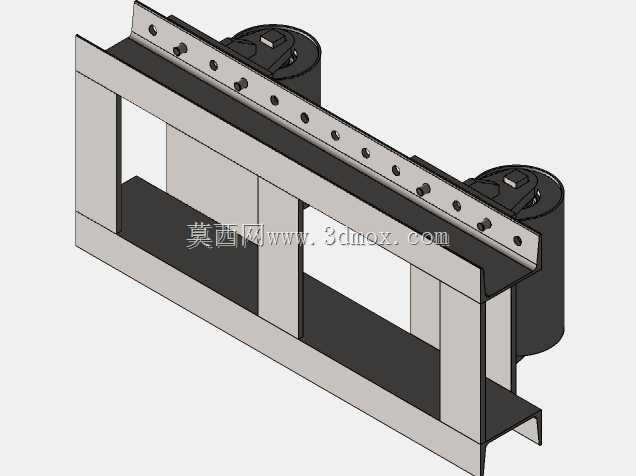

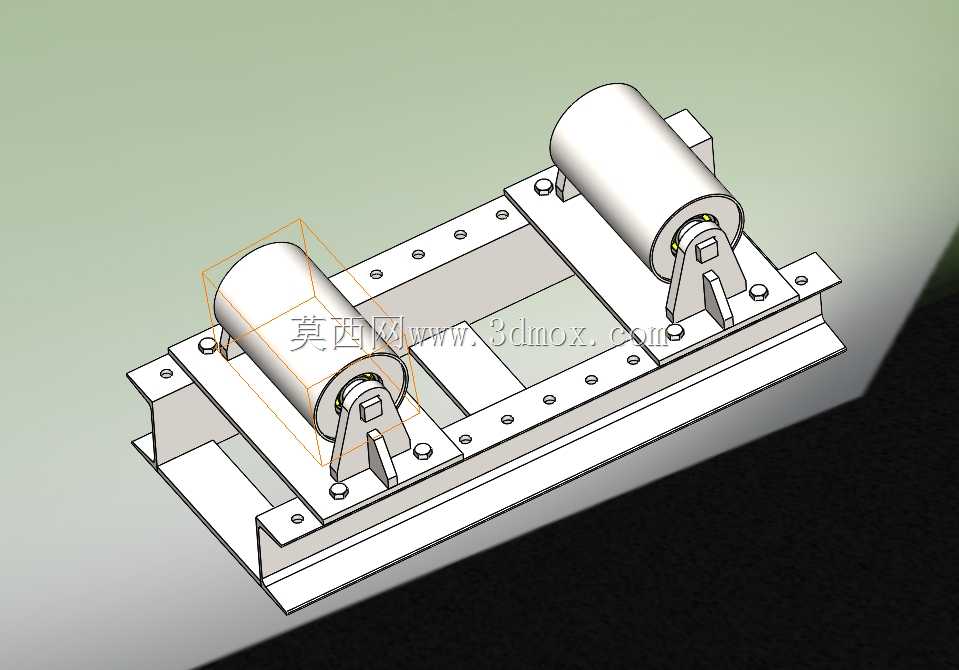

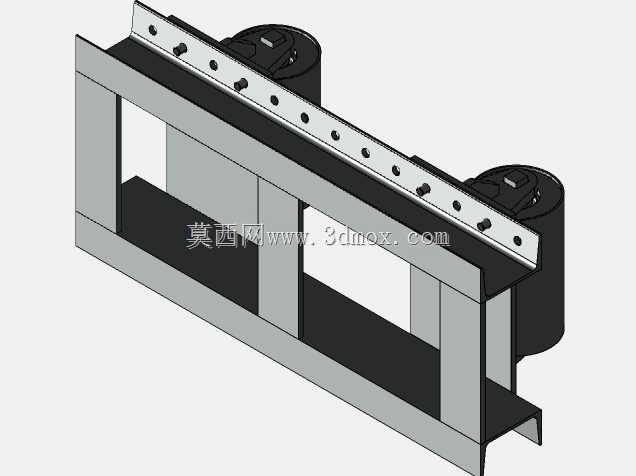

　　在长输管道预制、压力容器筒体组焊、大型管道现场安装的作业场景里，管道转动的顺畅度直接决定环缝焊接的成型质量与作业效率，这套支撑滚轮结构正是为解决大口径管道焊接过程中的转动支撑问题设计的。日常现场作业中，直径450mm到1500mm区间的管道是现场预制、车间组对的常见规格，这类管道单段重量大，人工转动调整焊缝位置不仅劳动强度极高，转动过程中的速度不均、轴向窜动还会直接导致焊道出现未熔合、咬边、焊瘤等缺陷，传统的临时枕木垫高配合撬棍转动的方式，完全无法满足气体保护焊、埋弧焊等对转动稳定性有要求的焊接工艺需求。这套滚轮架的双滚轮对称布局，是结合现场管道放置的对中需求设计的，两个滚轮的轴线保持平行，

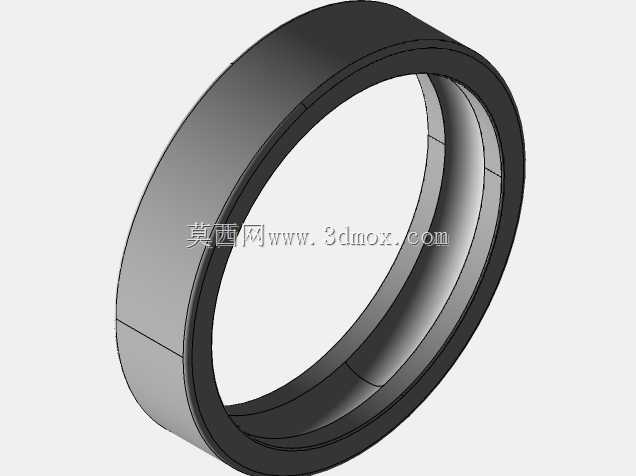

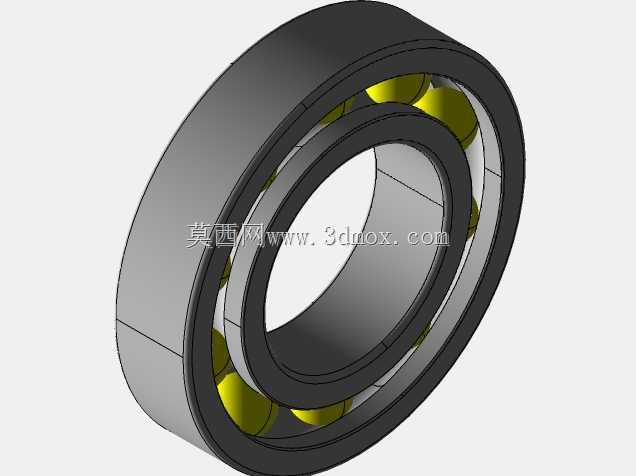

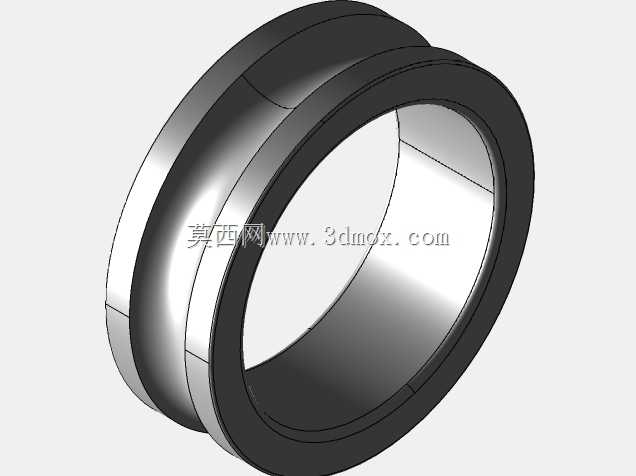

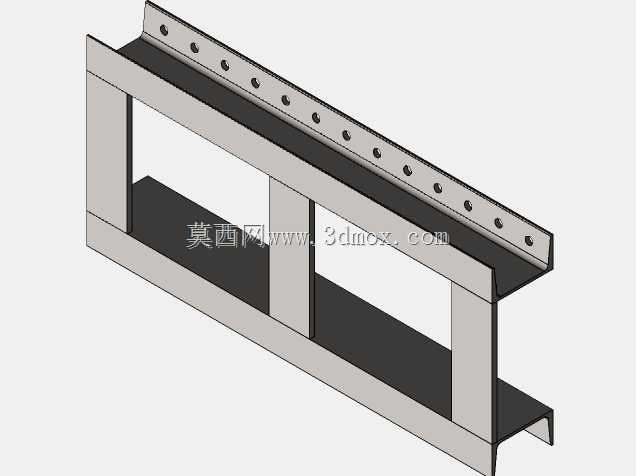

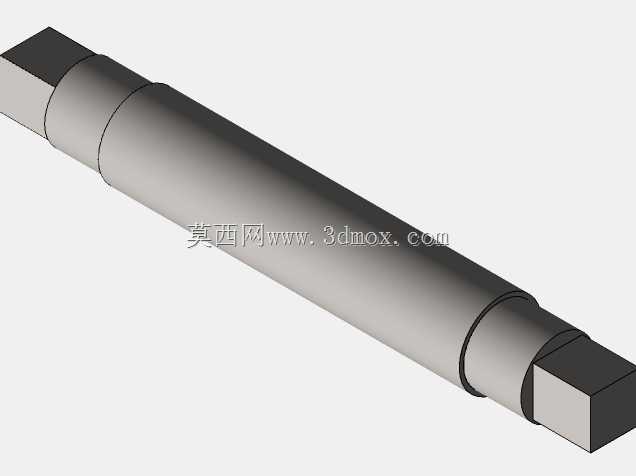

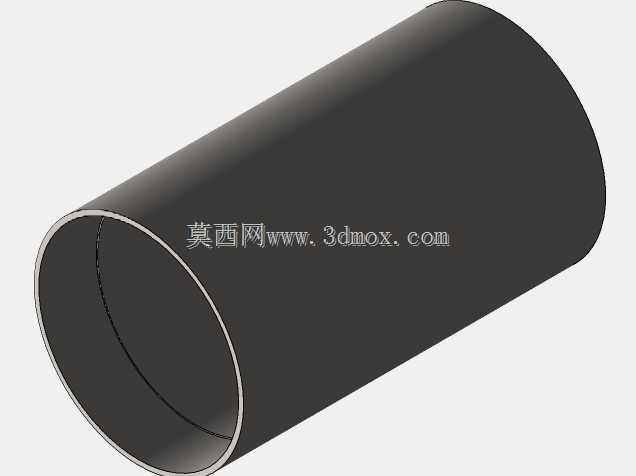

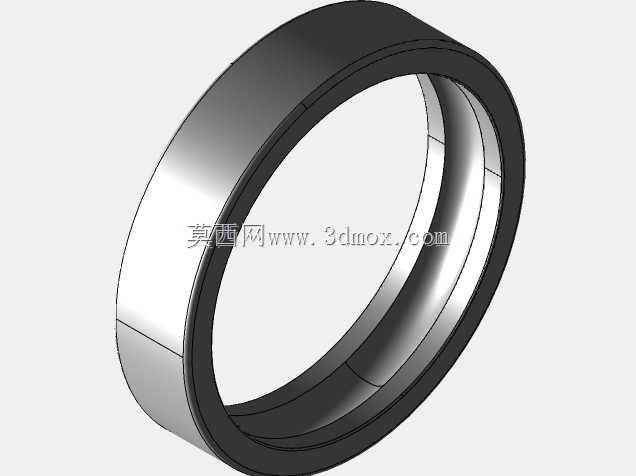

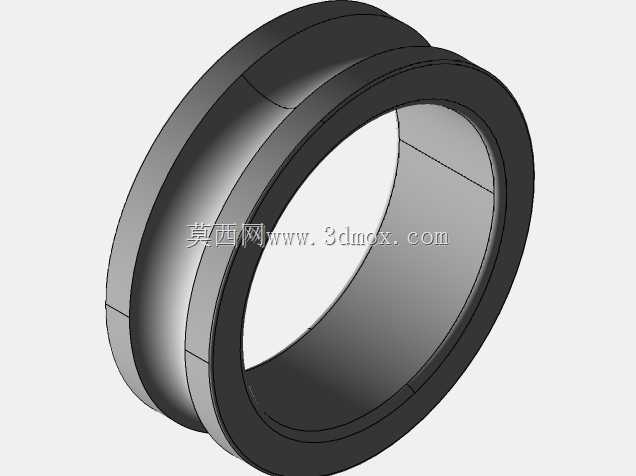

　　间距可根据管径变化通过底座上的阵列安装孔进行调整，当支撑小直径管道时，可将两个滚轮支座向中间靠拢，缩小支撑跨距避免管道卡滞；支撑大直径管道时则向两侧移动，增大支撑包角，防止管道转动过程中出现侧翻风险。滚轮本体采用圆柱面结构，表面没有额外的防滑凸棱，避免硬质凸起在管道外表面留下压痕，对于防腐层要求较高的油气输送管道，这种光滑接触面的设计能减少焊前防腐层的修补工作量，滚轮内部集成了转动轴承，转动阻力小，即使是数吨重的管道，单人也能轻松推动转动调整焊缝位置。底座采用框架式焊接钢结构，整体刚性经过受力校核，满负载状态下底座的挠度变形量控制在允许范围内，不会因为长期承重出现底座弯曲变形导致滚轮轴线偏移的问题，底座上的安装孔采用等间距阵列排布，

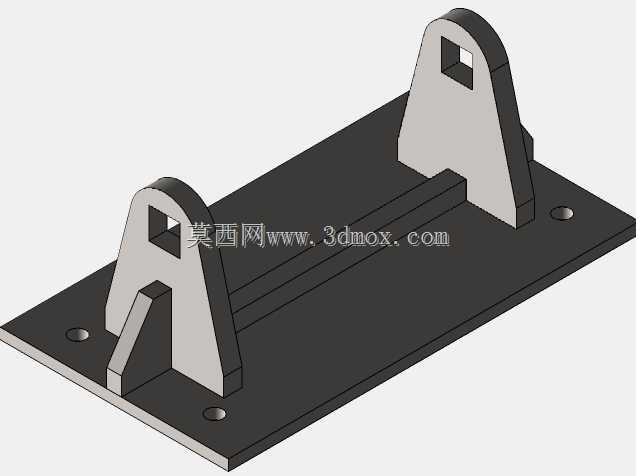

　　调整滚轮位置时不需要额外划线定位，只需要松开支座的固定螺栓，将支座移动到对应孔位锁紧即可，调整效率比传统的焊接式固定支座高很多。安装时只需要将整套滚轮架放置在硬化的车间地面或者现场钢平台上，通过底座两端的安装孔用地脚螺栓或者压板固定即可，不需要做复杂的基础预埋，对于经常需要转场的现场施工队来说，这种轻量化的安装方式能大幅减少工装的转运、安装准备时间。两个滚轮支座上都设置了防脱挡边，挡边高度经过计算，既不会干涉管道的正常转动，又能在管道出现轴向窜动趋势时起到限位作用，避免管道转动过程中从滚轮上滑落，相比没有挡边的简易滚轮架，作业安全性有明显提升。在实际组对作业中，两套滚轮架配合使用，分别支撑在管道的两端位置，

　　通过调整两套滚轮架的高度差，还能适应带有一定锥度的异径管道焊接需求，滚轮的转动轴线与管道轴线保持同轴，转动过程中管道的径向跳动量小，焊工在焊接环缝时不需要频繁调整焊枪位置，能有效保证焊道的均匀性。这套结构没有集成复杂的电动驱动机构，属于手动调节式的焊接支撑工装，相比电动滚轮架成本更低，维护更简单，没有电路、减速机构的故障点，在野外施工现场没有稳定供电的场景下也能正常使用，非常适合中小规模的管道安装队伍、小型压力容器加工厂的日常焊接作业使用，针对不同壁厚的管道，只需要调整滚轮的支撑间距，就能保证管道与滚轮的接触应力在材料允许范围内，避免薄壁管道被滚轮挤压出现圆度变形的问题。
