分体直联式电动鼓风机结构设计

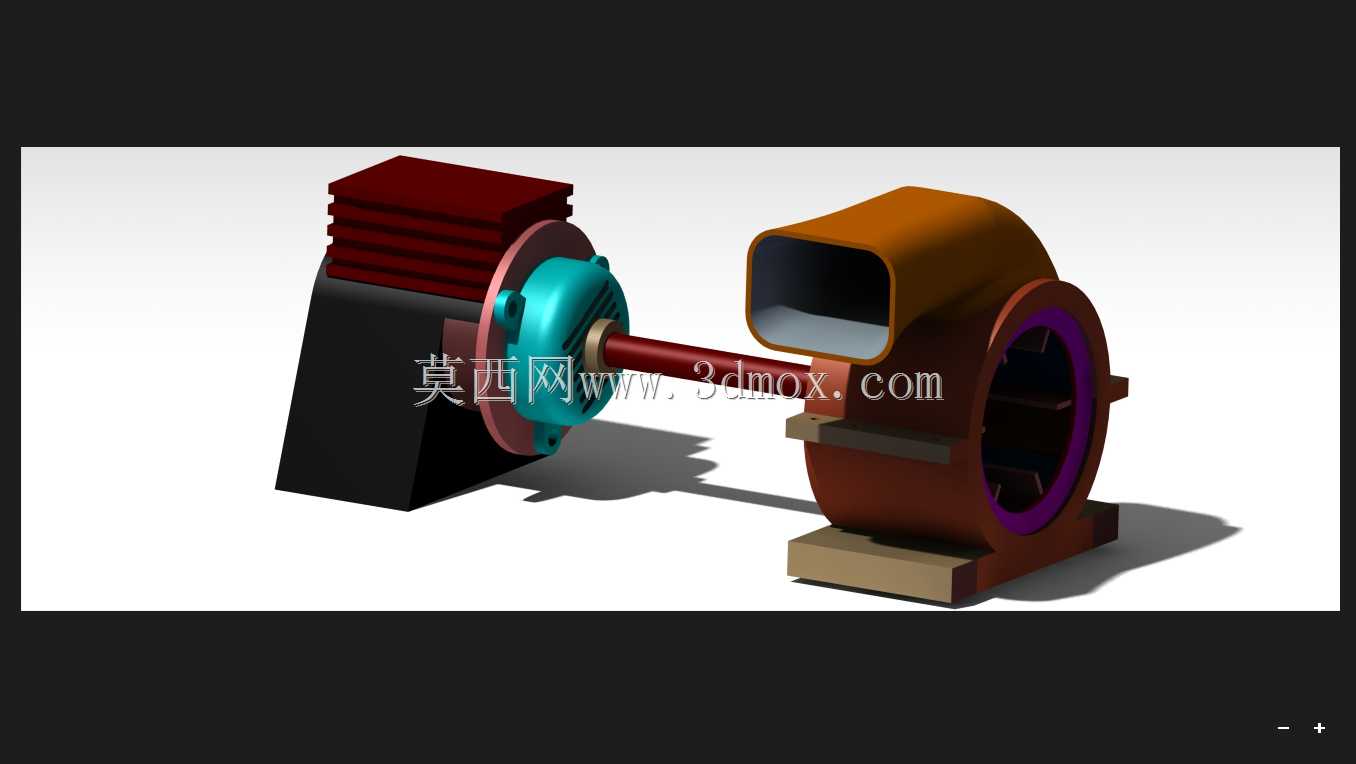

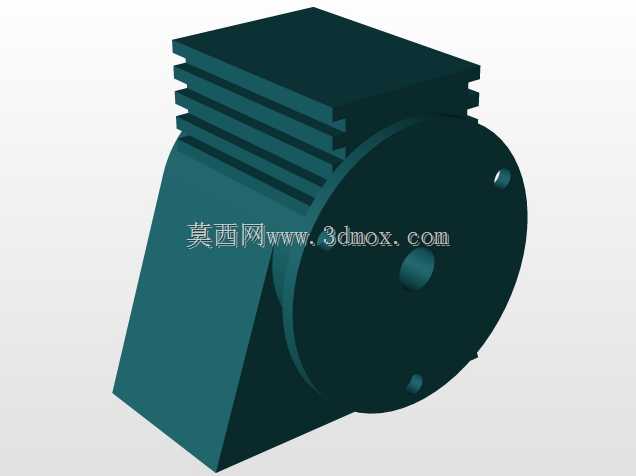

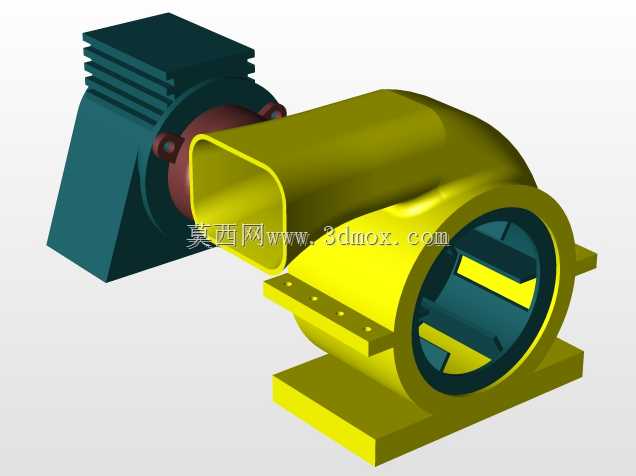

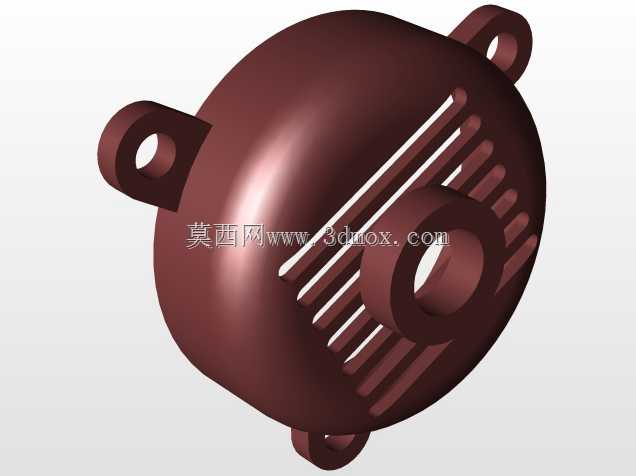

　　在车间工位通风、小型设备风冷、物料气力输送的零散工况里，这类分体直联的电动鼓风结构一直是兼顾成本与可靠性的选择，区别于集成式蜗壳风机，它把动力单元和风压发生单元做了轴向拆分，中间靠刚性传动轴传递扭矩，能适配安装空间局促、进排气方向有特殊要求的现场。从结构逻辑上看，动力端采用了散热筋外置的壳体设计，沿电机轴向排布的平行散热筋顺着电机运转时的自带气流方向布置，不需要额外加装散热风扇就能把定子绕组的工作热带走，端盖位置做了双层止口定位，一层用来卡合轴承外圈保证同轴度，另一层和电机主壳体配合做密封，避免车间里的金属粉尘、切削液雾气进入定子腔造成绝缘下降。传动段的轴伸做了台阶式设计，靠近电机端的轴径更大，用来承受电机启动瞬间的扭矩冲击，

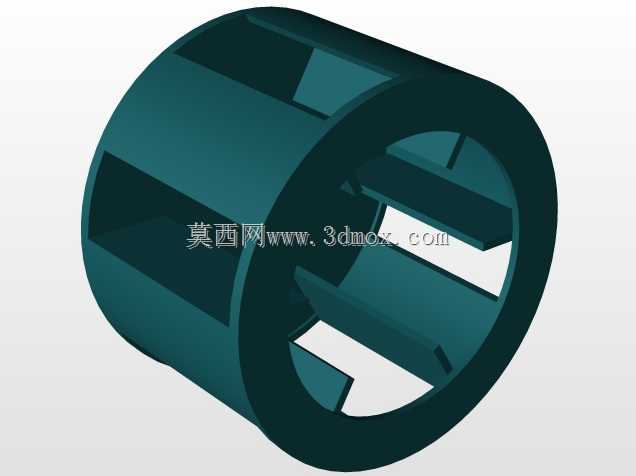

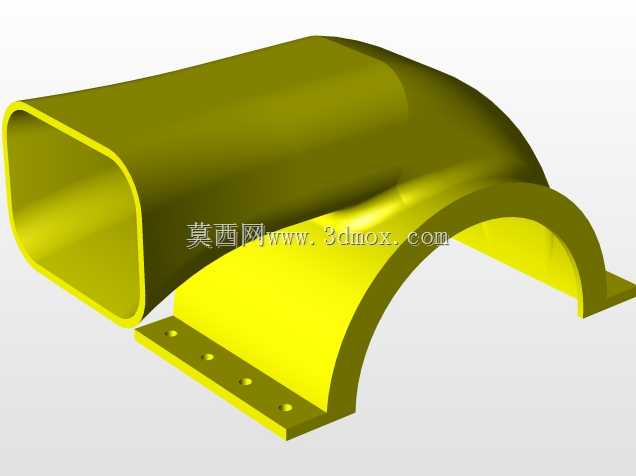

　　靠近风壳端的轴径匹配叶轮的安装孔，轴端加工有螺纹孔，靠锁紧垫片把叶轮牢牢压在轴肩上，避免长期运转出现叶轮窜动碰壳的问题，中间的裸露轴段没有做额外的护罩设计，是因为这类风机通常安装在设备内部的机架上，外围有设备自身的防护结构，省去护罩能减少传动段的风阻，也方便日常点检时观察轴的运转跳动情况。风壳部分采用了蜗牛壳式的流道设计，进风口做了圆弧过渡的集风圈结构，能减少气流进入叶轮时的紊流损失，出风口是方形直边接口，方便和现场的通风软管、设备风道直接做卡箍连接，不需要额外做转接头，风壳底部的安装支座做了加宽的平面设计，安装孔位预留了长条形调节余量，现场安装时可以微调风壳的轴向位置，保证叶轮和进风口的间隙在设计值范围内，

　　避免间隙过大造成风压泄漏、间隙过小出现运转摩擦。从安装边界来看，动力端的电机壳体外径和风壳的最大外径差值控制在合理范围，整机轴向总长不会超过同功率集成风机的1.2倍，安装时只需要固定风壳底部的支座和电机尾部的安装脚，两个固定点的平面度公差控制在0.2mm以内就能保证轴系的同轴度要求，不需要额外做同轴度校准工装。实际选型时要注意，这类结构的风机因为轴段是裸露的，不适合在有大量纤维性粉尘、高湿度淋溅的工况使用，纤维容易缠绕在传动轴上造成负载骤增烧毁电机，淋溅场景会造成轴表面锈蚀，增加轴承的运转阻力。叶轮部分采用了前向式叶片设计，相同转速下能产生更高的出口风压，适合短距离的正压送风场景，叶片和轮盘的连接位置做了圆弧过渡，减少应力集中，

　　长期满负荷运转也不会出现叶片开焊断裂的问题。端盖位置的轴承采用了免维护的深沟球轴承，自带双面密封结构，润滑脂在出厂时已经预填充满，正常工况下的维护周期能达到2万小时以上，不需要日常手动加注润滑脂，减少运维工作量。在做三维建模时，要重点校核传动轴的临界转速，因为是分体式结构，轴的跨距比集成式风机更长，要保证工作转速低于一阶临界转速的70%，避免运转时出现共振问题，同时要校核风壳的刚度，避免风压波动时风壳壁面产生振动异响，安装支座的位置要做加强筋设计，保证整机固定后的结构稳定性。
