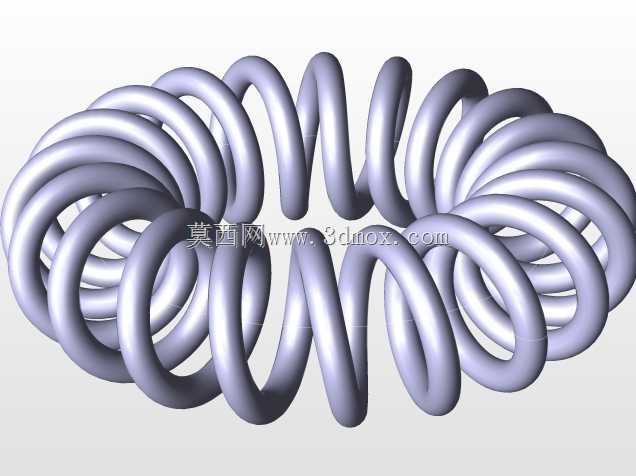

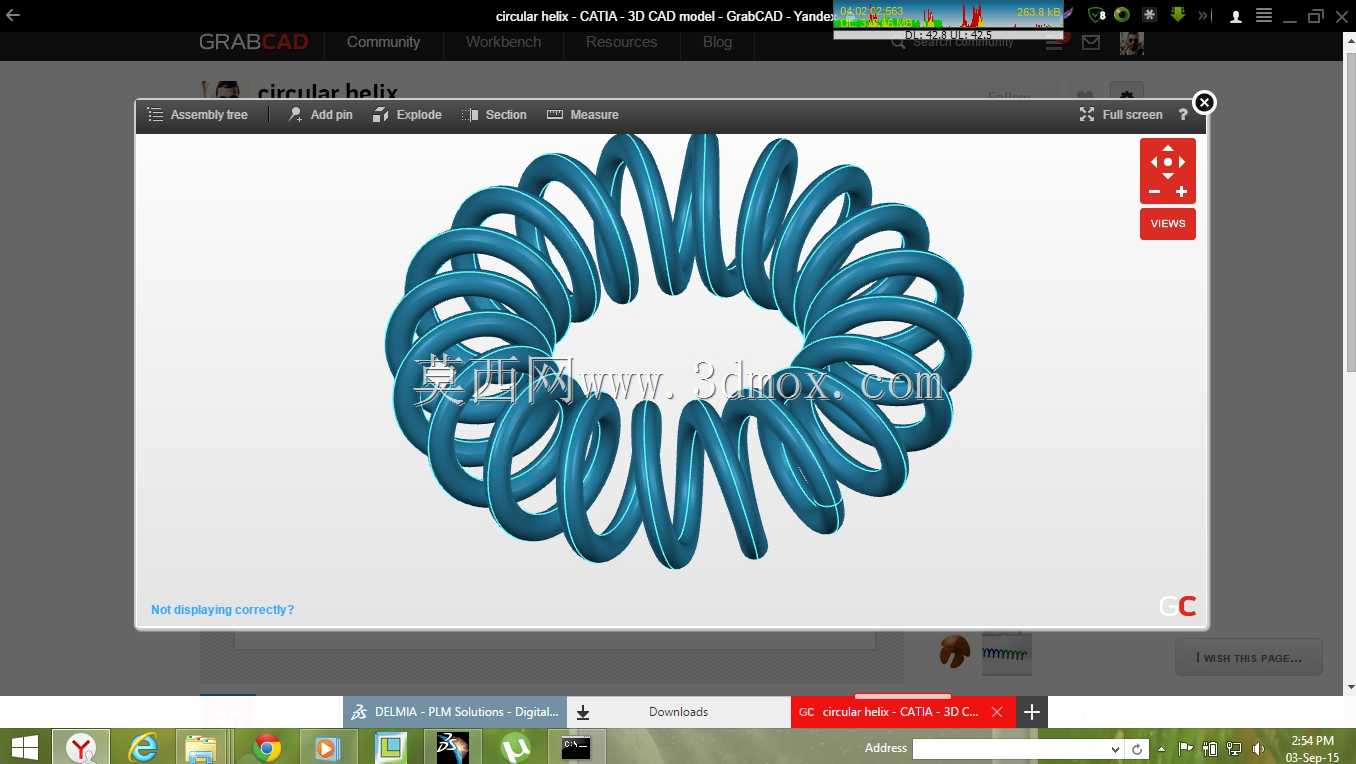

环形螺旋弹性构件三维结构设计

这类环形螺旋结构的弹性构件，在工业场景中常被用作特殊工况下的缓冲、储能以及隔振元件，和常规圆柱螺旋弹簧不同，其整体呈闭合圆环状排布，螺旋簧丝沿着环形轨迹连续缠绕成型，能够在环形周向以及径向同时承载形变载荷，适配安装空间为环形腔体的设备部位。在实际设备应用中，这类构件常出现在轴向空间受限但环形安装空间充足的场合，比如部分重载旋转接头的端面缓冲结构、特种阀门的环形密封补偿组件、轨道交通转向架的周向隔振单元，还有部分精密回转设备的阻尼储能部件，它可以在环形安装边界内提供均匀分布的弹性力，避免局部应力集中导致的构件过早失效。从设计思路来看，这类构件的建模首先需要确定整体环形的中径尺寸，也就是整个圆环的中心轨迹直径，这个尺寸直接决定了构件的安装适配边界，必须和安装位的环形槽内径、外径尺寸匹配，预留合理的安装间隙，通常径向间隙控制在簧丝直径的10%-15%，避免工作过程中构件和安装腔壁发生剐蹭磨损。其次是螺旋部分的参数设计，簧丝的直径直接决定了构件的整体刚度，簧丝越粗，相同形变量下能提供的弹性反力越大，对应的承载能力越强；而螺旋圈数、螺旋升角则会影响构件的极限形变量，圈数越多、升角越小，构件能承受的极限形变越大，缓冲吸能的效果越好，但同时整体的结构稳定性会有所下降，需要根据实际工况的载荷大小、冲击频率做参数匹配。建模过程中需要注意螺旋轨迹的连续性，因为是沿着环形路径缠绕的螺旋线，不能出现轨迹断点或者曲率突变的位置，否则后续做有限元应力分析时，会在曲率突变处出现虚假的应力集中结果，误导后续的结构优化。实际生产中这类构件多采用弹簧钢冷绕或者热绕成型，成型后需要做回火处理消除内应力，表面根据使用场景做氧化、喷塑或者镀锌处理，提升耐腐蚀性能。在装配时，这类构件需要完全嵌入对应的环形安装槽内，两端不需要额外的固定挂耳，依靠自身的环形结构卡装在槽位内，工作时随着承载的变化，螺旋簧丝之间会产生均匀的间隙变化，将冲击载荷转化为弹性势能存储再缓慢释放，相比多个小圆柱弹簧沿环形排布的方案，这种一体式的环形螺旋构件受力更均匀，不会出现单个弹簧失效导致的整体受力偏载问题，长期运行的可靠性更高。需要注意的是，这类构件的安装边界有严格的尺寸限制，轴向的安装深度需要匹配构件自由状态下的轴向高度，预压量通常设置为自由高度的15%-20%，保证初始状态下构件就有足够的预紧力，不会在设备运行过程中出现窜动异响。在做结构校验时，需要重点校核簧丝内侧的弯曲应力，因为环形螺旋的内侧曲率更大，工作时的应力水平比外侧更高，是整个构件最容易出现疲劳断裂的位置，设计时需要确保该位置的最大工作应力低于材料的疲劳极限，保证构件的使用寿命满足设备的大修周期要求。另外，这类构件在不同工况下的形变特性差异较大，当承受周向扭转载荷时，螺旋簧丝会产生扭转变形，承受径向挤压载荷时，簧丝会产生弯曲变形，设计时需要根据实际承载的载荷方向调整螺旋的旋向以及升角参数，让构件的刚度特性和载荷特性匹配，避免出现刚度不足或者刚度过大导致的缓冲效果不佳问题。
